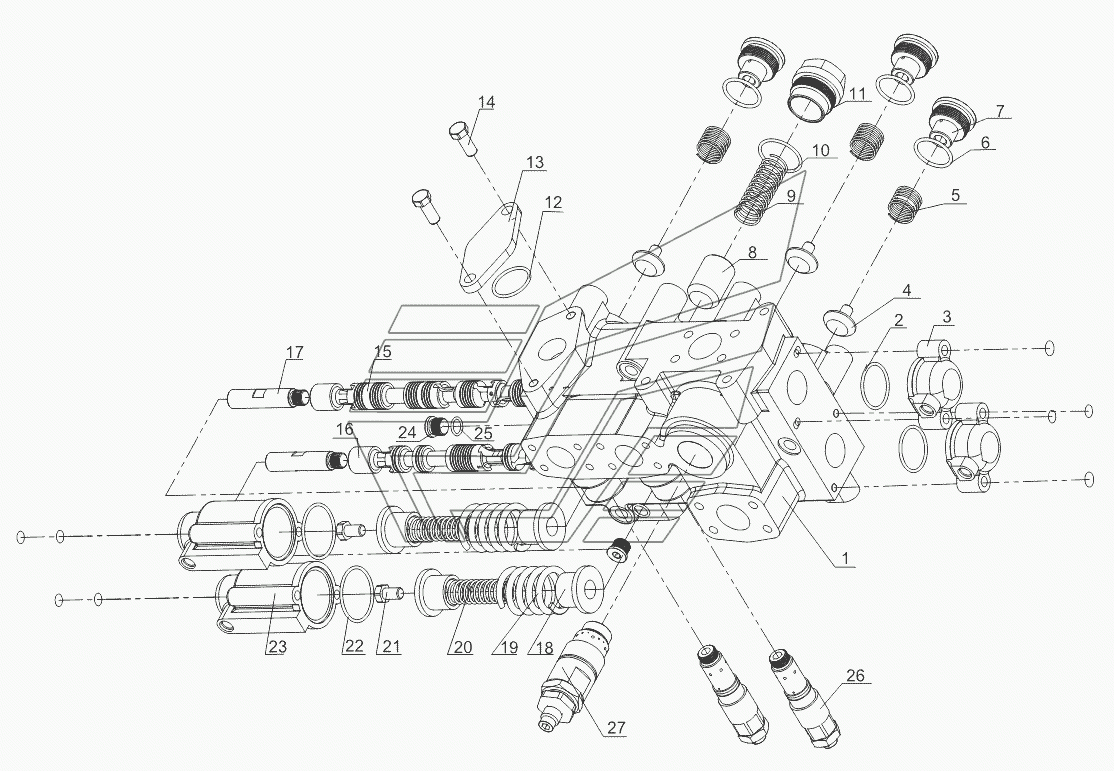

HYDRAULIC CONTROL MULTIPLE UNIT VALVE D32 SL-50W. Каталог 2013г.

DOUBLE HANDLE PILOT VALVE DJS SL-50W HYDRAULIC CONTROL MULTIPLE UNIT VALVE YDF3 SL-50W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Valve body

Заводской номер: D32-4 Количество на модель: 1
D32-4
1
2

Номер детали на чертеже:

2

O-ring

Заводской номер: GB1235 Количество на модель: 2
GB1235
2
3

Номер детали на чертеже:

3

End cover

Заводской номер: D32-1 Количество на модель: 2
D32-1
2
4

Номер детали на чертеже:

4

Check valve

Заводской номер: D32-17 Количество на модель: 3
D32-17
3
5

Номер детали на чертеже:

5

Spring

Заводской номер: D32-16 Количество на модель: 3
D32-16
3
7

Номер детали на чертеже:

7

Valve cover

Заводской номер: D32-19 Количество на модель: 3
D32-19
3
8

Номер детали на чертеже:

8

Slippage valve

Заводской номер: D32-15 Количество на модель: 1
D32-15
1
9

Номер детали на чертеже:

9

Spring

Заводской номер: D32-14 Количество на модель: 1
D32-14
1
11

Номер детали на чертеже:

11

Slippage valve cover

Заводской номер: D32-13 Количество на модель: 1
D32-13
1
13

Номер детали на чертеже:

13

Cover board

Заводской номер: D32-11 Количество на модель: 1
D32-11
1
14

Номер детали на чертеже:

14

Bolt

Заводской номер: GB5783 Количество на модель: 2
GB5783
2
15

Номер детали на чертеже:

15

Rotating valve rod

Заводской номер: D32-12a Количество на модель: 1
D32-12a
1
16

Номер детали на чертеже:

16

Movable arm valve rod

Заводской номер: D32-2a Количество на модель: 1
D32-2a
1
17

Номер детали на чертеже:

17

Valve rod joint

Заводской номер: D32-21 Количество на модель: 2
D32-21
2
18

Номер детали на чертеже:

18

Spring base

Заводской номер: D32-6 Количество на модель: 4
D32-6
4
19

Номер детали на чертеже:

19

Spring

Заводской номер: D32-8 Количество на модель: 2
D32-8
2
20

Номер детали на чертеже:

20

Spring

Заводской номер: D32-7 Количество на модель: 2
D32-7
2
23

Номер детали на чертеже:

23

End cover

Заводской номер: D32-5 Количество на модель: 2
D32-5
2
24

Номер детали на чертеже:

24

Plug screw

Заводской номер: D32-3 Количество на модель: 2
D32-3
2
26

Номер детали на чертеже:

26

Overload valve

Заводской номер: YF08-11-00-19 Количество на модель: 2
YF08-11-00-19
2
27

Номер детали на чертеже:

27

Safety valve

Заводской номер: D32.2a-00-17 Количество на модель: 1
D32.2a-00-17
1
