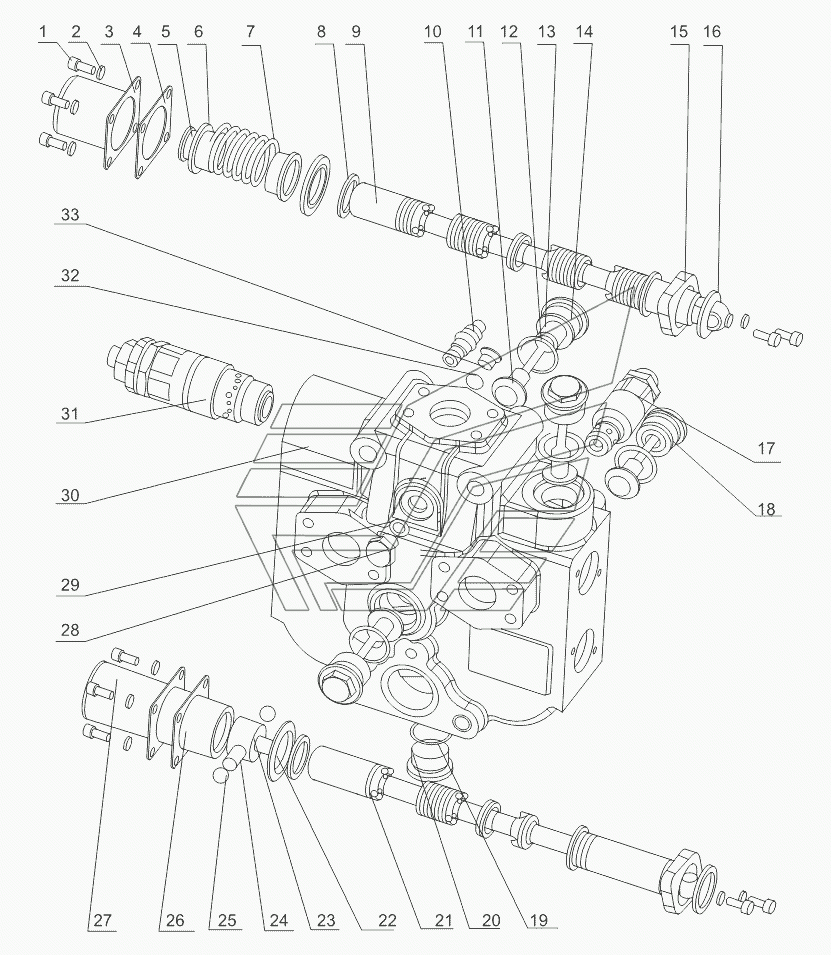

MULTIPLE UNIT VALVE JDF32 SL-50W. Каталог 2013г.

MULTIPLE UNIT VALVE HDF32 SL-50W MULTIPLE UNIT VALVE KF32 SL-50W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Screw

Заводской номер: 301-00029 Количество на модель: 12
301-00029
12
2

Номер детали на чертеже:

2

Spring washer

Заводской номер: 304-00030 Количество на модель: 12
304-00030
12
3

Номер детали на чертеже:

3

Bucket end cover

Заводской номер: 210-00035 Количество на модель: 1
210-00035
1
4

Номер детали на чертеже:

4

Paper gasket

Заводской номер: 210-00039 Количество на модель: 2
210-00039
2
5

Номер детали на чертеже:

5

Limit plug

Заводской номер: 210-00036 Количество на модель: 1
210-00036
1
6

Номер детали на чертеже:

6

Spring seat

Заводской номер: 210-00037 Количество на модель: 2
210-00037
2
7

Номер детали на чертеже:

7

Release spring

Заводской номер: 210-00038 Количество на модель: 1
210-00038
1
8

Номер детали на чертеже:

8

Seal ring

Заводской номер: 210-00023 Количество на модель: 4
210-00023
4
9

Номер детали на чертеже:

9

Bucket valve rod

Заводской номер: 210-00072 Количество на модель: 1
210-00072
1
10

Номер детали на чертеже:

10

Overload slippage valve

Заводской номер: 360-00024 Количество на модель: 1
360-00024
1
11

Номер детали на чертеже:

11

Check- valve core

Заводской номер: 210-00009 Количество на модель: 4
210-00009
4
12

Номер детали на чертеже:

12

O-ring

Заводской номер: 310-00007 Количество на модель: 4
310-00007
4
13

Номер детали на чертеже:

13

Spring

Заводской номер: 210-00008 Количество на модель: 4
210-00008
4
14

Номер детали на чертеже:

14

Check- valve seat 1

Заводской номер: 210-00006 Количество на модель: 1
210-00006
1
15

Номер детали на чертеже:

15

Dustband seat

Заводской номер: 210-00015 Количество на модель: 2
210-00015
2
16

Номер детали на чертеже:

16

Dustband

Заводской номер: 314-00022 Количество на модель: 2
314-00022
2
17

Номер детали на чертеже:

17

Overload valve

Заводской номер: 360-00003 Количество на модель: 1
360-00003
1
18

Номер детали на чертеже:

18

Check-valve seat 2

Заводской номер: 210-00010 Количество на модель: 3
210-00010
3
19

Номер детали на чертеже:

19

O-ring

Заводской номер: 310-00021 Количество на модель: 1
310-00021
1
20

Номер детали на чертеже:

20

Plug

Заводской номер: 210-00044 Количество на модель: 1
210-00044
1
21

Номер детали на чертеже:

21

Valve rod,movable arm

Заводской номер: 210-00073 Количество на модель: 1
210-00073
1
22

Номер детали на чертеже:

22

Locating gasket

Заводской номер: 210-00043 Количество на модель: 2
210-00043
2
23

Номер детали на чертеже:

23

Locating seat

Заводской номер: 210-00033 Количество на модель: 1
210-00033
1
24

Номер детали на чертеже:

24

Locating spring

Заводской номер: 210-00032 Количество на модель: 1
210-00032
1
25

Номер детали на чертеже:

25

Steel ball

Заводской номер: 316-00034 Количество на модель: 2
316-00034
2
26

Номер детали на чертеже:

26

Locating sleeve

Заводской номер: 210-00042 Количество на модель: 1
210-00042
1
27

Номер детали на чертеже:

27

End cover,movable arm

Заводской номер: 210-00031 Количество на модель: 1
210-00031
1
28

Номер детали на чертеже:

28

Plug

Заводской номер: 210-00013 Количество на модель: 2
210-00013
2
29

Номер детали на чертеже:

29

O-ring

Заводской номер: 310-00014 Количество на модель: 2
310-00014
2
30

Номер детали на чертеже:

30

Valve body

Заводской номер: 210-00068 Количество на модель: 1
210-00068
1
31

Номер детали на чертеже:

31

Safety valve

Заводской номер: 360-00011 Количество на модель: 1
360-00011
1
32

Номер детали на чертеже:

32

O-ring

Заводской номер: 310-00047 Количество на модель: 2
310-00047
2
33

Номер детали на чертеже:

33

Plug

Заводской номер: 210-00046 Количество на модель: 2
210-00046
2
