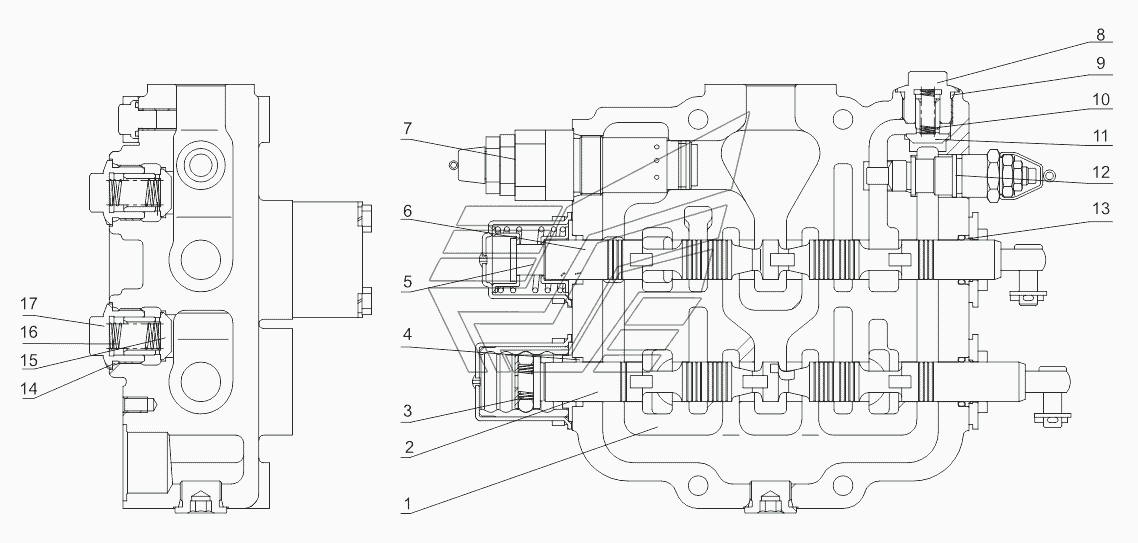

MULTIPLE UNIT VALVE HDF32 SL-50W. Каталог 2013г.

LIFTING CYLINDER (370901) SL-50W MULTIPLE UNIT VALVE JDF32 SL-50W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Valve body

Заводской номер: HDF32-01C Количество на модель: 1
HDF32-01C
1
2

Номер детали на чертеже:

2

Valve rod, movable arm

Заводской номер: HDF32-02C Количество на модель: 1
HDF32-02C
1
3

Номер детали на чертеже:

3

Bounce positioning module

Заводской номер: HDF32-03 Количество на модель: 1
HDF32-03
1
4

Номер детали на чертеже:

4

O-seal ring

Заводской номер: P26 Количество на модель: 4
P26
4
5

Номер детали на чертеже:

5

Spring reposition module

Заводской номер: HDF32-04 Количество на модель: 1
HDF32-04
1
6

Номер детали на чертеже:

6

Valve rod,tipping bucket

Заводской номер: HDF32-05C Количество на модель: 1
HDF32-05C
1
7

Номер детали на чертеже:

7

Safety valve module

Заводской номер: DFX32-09 Количество на модель: 1
DFX32-09
1
8

Номер детали на чертеже:

8

Check-valve cover

Заводской номер: HDF25-06 Количество на модель: 2
HDF25-06
2
9

Номер детали на чертеже:

9

O-ring

Заводской номер: GB1235-76 Количество на модель: 2
GB1235-76
2
10

Номер детали на чертеже:

10

Check-valve spring

Заводской номер: HDF25-07 Количество на модель: 2
HDF25-07
2
11

Номер детали на чертеже:

11

Check-valve

Заводской номер: HDF25-08 Количество на модель: 2
HDF25-08
2
12

Номер детали на чертеже:

12

Overload valve

Заводской номер: YF08-11 Количество на модель: 2
YF08-11
2
13

Номер детали на чертеже:

13

Dustproof ring

Заводской номер: HDF25-10 Количество на модель: 2
HDF25-10
2
14

Номер детали на чертеже:

14

O-seal ring

Заводской номер: GB1235 Количество на модель: 2
GB1235
2
15

Номер детали на чертеже:

15

Check-valve

Заводской номер: HDF32-08 Количество на модель: 2
HDF32-08
2
16

Номер детали на чертеже:

16

Check-valve spring

Заводской номер: HDF32-07 Количество на модель: 2
HDF32-07
2
17

Номер детали на чертеже:

17

Check-valve cover

Заводской номер: HDF32-06 Количество на модель: 2
HDF32-06
2
