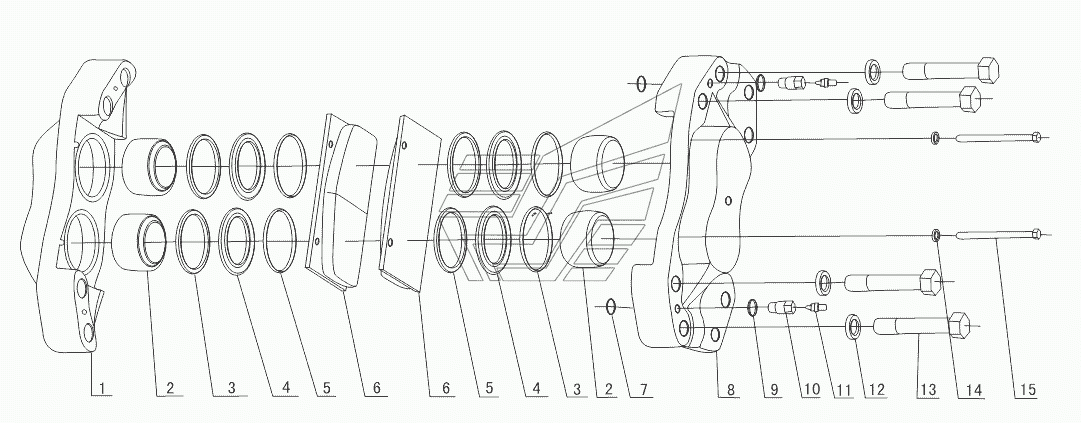

BRAKE ASSEMBLY (370801) SL-50W. Каталог 2013г.

PLANETARY ASSEMBLY (370801) SL-50W FRONT AXLE ASSEMBLY C216BRA SL-50W

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Brake assy

Заводской номер: 461-18-03000 Количество на модель: 1
461-18-03000
1
1

Номер детали на чертеже:

1

Exterior brake

Заводской номер: 461-18-03001 Количество на модель: 1
461-18-03001
1
2

Номер детали на чертеже:

2

Piston

Заводской номер: 461-18-03002 Количество на модель: 4
461-18-03002
4
3

Номер детали на чертеже:

3

Rectangular seal

Заводской номер: 461-18-03003 Количество на модель: 4
461-18-03003
4
4

Номер детали на чертеже:

4

Dust cover

Заводской номер: 461-18-03004 Количество на модель: 4
461-18-03004
4
5

Номер детали на чертеже:

5

Block ring

Заводской номер: 461-18-03005 Количество на модель: 4
461-18-03005
4
6

Номер детали на чертеже:

6

Brake disk

Заводской номер: 461-18-03006 Количество на модель: 2
461-18-03006
2
7

Номер детали на чертеже:

7

O-ring

Заводской номер: GB1235 Количество на модель: 2
GB1235
2
8

Номер детали на чертеже:

8

Inner brake

Заводской номер: 461-18-03007 Количество на модель: 1
461-18-03007
1
9

Номер детали на чертеже:

9

Washer

Заводской номер: 461-18-03008 Количество на модель: 2
461-18-03008
2
10

Номер детали на чертеже:

10

Joint

Заводской номер: 461-18-03009 Количество на модель: 2
461-18-03009
2
11

Номер детали на чертеже:

11

Deflating valve

Заводской номер: 461-18-03010 Количество на модель: 2
461-18-03010
2
12

Номер детали на чертеже:

12

Washer

Заводской номер: 01602-12268 Количество на модель: 4
01602-12268
4
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 461-18-03011 Количество на модель: 4
461-18-03011
4
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
15

Номер детали на чертеже:

15

Bolt pin

Заводской номер: 461-18-03012 Количество на модель: 2
461-18-03012
2
