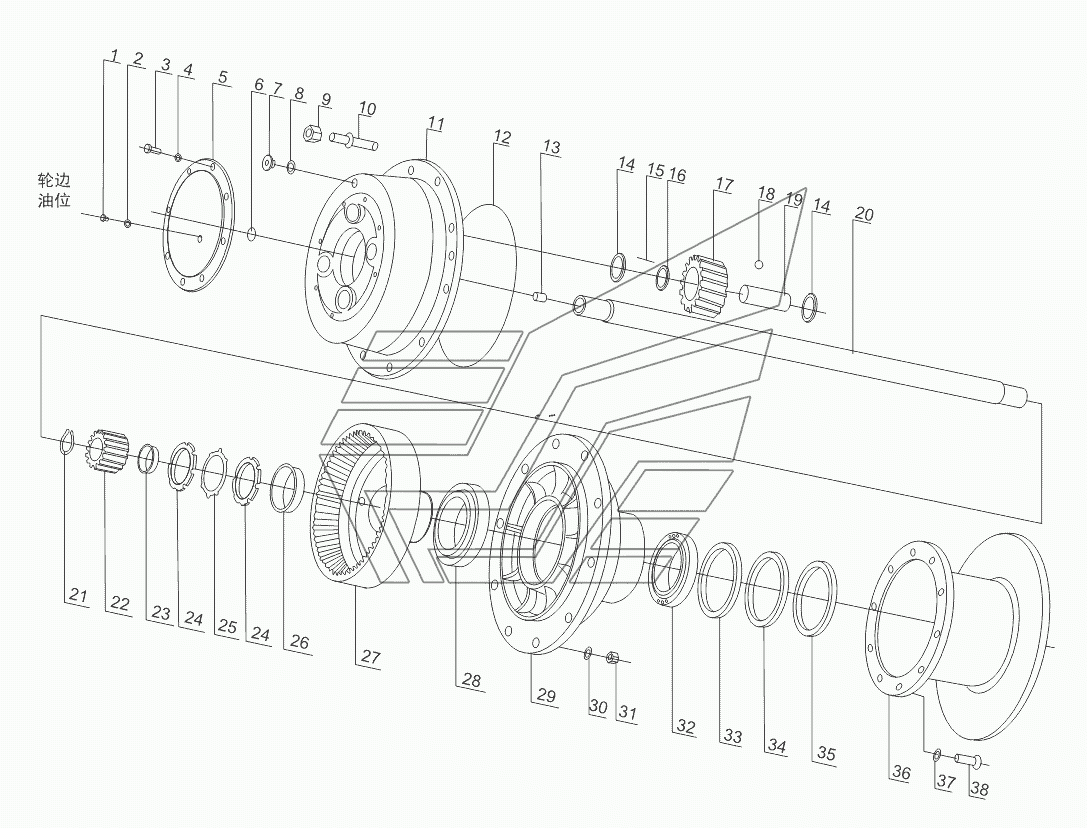

PLANETARY ASSEMBLY (370801) SL-50W. Каталог 2013г.

MAIN TRANSMISSION ASSEMBLY (370801) SL-50W BRAKE ASSEMBLY (370801) SL-50W

Вид отображения:

Детали справа

По ширине экрана

461-18-00000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Planetary assy

Заводской номер: 461-18-00000 Количество на модель: 1

461-18-00000

1

1

Номер детали на чертеже:

1

Oil plug

Заводской номер: 461-18-00015 Количество на модель: 2

461-18-00015

2

2

Номер детали на чертеже:

2

Gasket

Заводской номер: 07005-01212 Количество на модель: 2

07005-01212

2

3

Номер детали на чертеже:

3

Bolt

Заводской номер: GB5785 Количество на модель: 16

GB5785

16

4

Номер детали на чертеже:

4

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 16

01602-21236

16

5

Номер детали на чертеже:

5

Cover

Заводской номер: 461-18-00013 Количество на модель: 2

461-18-00013

2

6

Номер детали на чертеже:

6

Snap Ring

Заводской номер: 461-18-00012 Количество на модель: 2

461-18-00012

2

7

Номер детали на чертеже:

7

O-ring

Заводской номер: GB3452.1 Количество на модель: 4

GB3452.1

4

8

Номер детали на чертеже:

8

Plug

Заводской номер: 461-18-00008 Количество на модель: 4

461-18-00008

4

9

Номер детали на чертеже:

9

Nut for rim

Заводской номер: 461-18-04000 Количество на модель: 24

461-18-04000

24

10

Номер детали на чертеже:

10

Bolt for rim

Заводской номер: 461-18-00005 Количество на модель: 24

461-18-00005

24

11

Номер детали на чертеже:

11

Planet gear carrier

Заводской номер: 461-18-00006 Количество на модель: 2

461-18-00006

2

12

Номер детали на чертеже:

12

Seal ring

Заводской номер: 461-18-00020 Количество на модель: 2

461-18-00020

2

13

Номер детали на чертеже:

13

Adjusting pin

Заводской номер: 461-18-00014 Количество на модель: 2

461-18-00014

2

14

Номер детали на чертеже:

14

Planet gasket

Заводской номер: 461-18-00010 Количество на модель: 16

461-18-00010

16

15

Номер детали на чертеже:

15

Roller needle

Заводской номер: 461-18-00009 Количество на модель: 432

461-18-00009

432

16

Номер детали на чертеже:

16

Bushing

Заводской номер: 461-18-00011 Количество на модель: 8

461-18-00011

8

17

Номер детали на чертеже:

17

Planet gear

Заводской номер: 461-18-00007 Количество на модель: 8

461-18-00007

8

18

Номер детали на чертеже:

18

Стальной шарик

Заводской номер: 04260-00952 Количество на модель: 8

04260-00952

8

19

Номер детали на чертеже:

19

Planet pin

Заводской номер: 461-18-00017 Количество на модель: 8

461-18-00017

8

20

Номер детали на чертеже:

20

Shaft

Заводской номер: 461-18-00001 Количество на модель: 2

461-18-00001

2

21

Номер детали на чертеже:

21

Кольцо стопорное

Заводской номер: 04064-05020 Количество на модель: 2

04064-05020

2

22

Номер детали на чертеже:

22

Sun gear

Заводской номер: 461-18-00016 Количество на модель: 2

461-18-00016

2

23

Номер детали на чертеже:

23

Spacer

Заводской номер: 461-18-00018 Количество на модель: 2

461-18-00018

2

24

Номер детали на чертеже:

24

Nut

Заводской номер: 461-18-00019 Количество на модель: 4

461-18-00019

4

25

Номер детали на чертеже:

25

Locking washer

Заводской номер: GB858 Количество на модель: 2

GB858

2

26

Номер детали на чертеже:

26

Taper bushing

Заводской номер: 461-18-00021 Количество на модель: 2

461-18-00021

2

27

Номер детали на чертеже:

27

Internal gear assy

Заводской номер: 461-18-05000 Количество на модель: 2

461-18-05000

2

28

Номер детали на чертеже:

28

Bearing

Заводской номер: GB29732026 Количество на модель: 2

GB29732026

2

29

Номер детали на чертеже:

29

Hub

Заводской номер: 461-18-00004 Количество на модель: 2

461-18-00004

2

30

Номер детали на чертеже:

30

Washer

Заводской номер: 01602-12268 Количество на модель: 24

01602-12268

24

31

Номер детали на чертеже:

31

Гайка

Заводской номер: 01582-12218 Количество на модель: 24

01582-12218

24

32

Номер детали на чертеже:

32

Bearing

Заводской номер: GB297 Количество на модель: 2

GB297

2

33

Номер детали на чертеже:

33

Washer

Заводской номер: 461-18-00022 Количество на модель: 2

461-18-00022

2

34

Номер детали на чертеже:

34

Circlip

Заводской номер: GB893.1 Количество на модель: 2

GB893.1

2

35

Номер детали на чертеже:

35

Oil Seal

Заводской номер: 461-18-00023 Количество на модель: 2

461-18-00023

2

36

Номер детали на чертеже:

36

Brake disk

Заводской номер: 461-18-00002 Количество на модель: 2

461-18-00002

2

37

Номер детали на чертеже:

37

Washer

Заводской номер: 01602-12060 Количество на модель: 20

01602-12060

20

38

Номер детали на чертеже:

38

Bolt for brake

Заводской номер: 461-18-00003 Количество на модель: 20

461-18-00003

20

MAIN TRANSMISSION ASSEMBLY (370801) SL-50W BRAKE ASSEMBLY (370801) SL-50W
