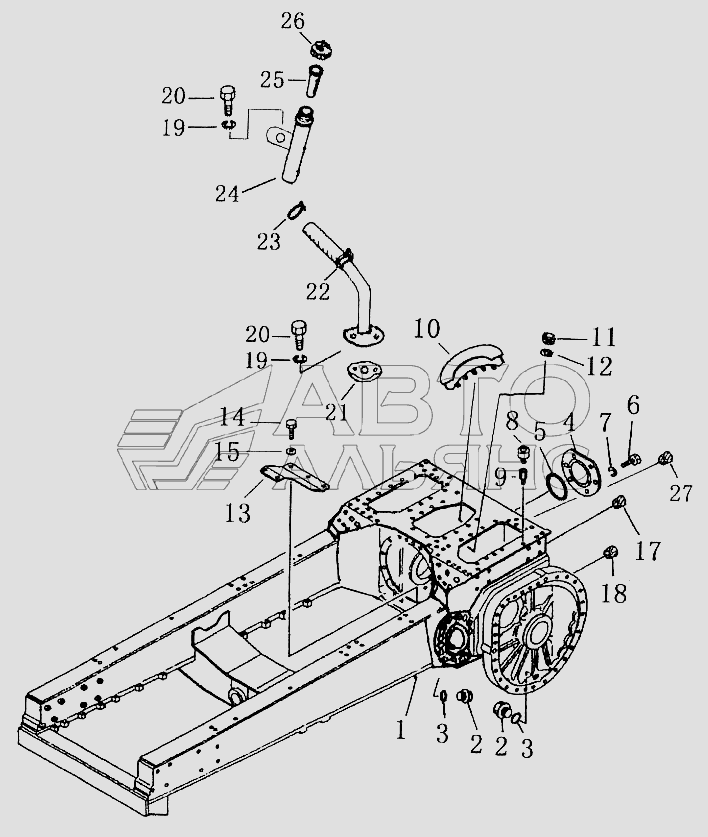

MAIN FRAME Shantui SD42-3. Каталог 2008г.

POWER SHIFT & STEERING PIPING Shantui SD42-3 OIL GAUGE ASSY Shantui SD42-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Main frame

Заводской номер: 31Y-30-10000 Количество на модель: 1
31Y-30-10000
1
2

Номер детали на чертеже:

2

Магнитная пробка

Заводской номер: 07044-13620 Количество на модель: 3
07044-13620
3
3

Номер детали на чертеже:

3

Герметичное кольцо

Заводской номер: 07002-03634 Количество на модель: 3
07002-03634
3
4

Номер детали на чертеже:

4

Cover

Заводской номер: 175-21-32170 Количество на модель: 1
175-21-32170
1
5

Номер детали на чертеже:

5

Герметичное кольцо

Заводской номер: 07000-05195 Количество на модель: 1
07000-05195
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-52040 Количество на модель: 6
01010-52040
6
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-32060 Количество на модель: 6
01643-32060
6
8

Номер детали на чертеже:

8

Аэратор

Заводской номер: 07030-00252 Количество на модель: 2
07030-00252
2
9

Номер детали на чертеже:

9

Joint

Заводской номер: 07350-00215 Количество на модель: 2
07350-00215
2
10

Номер детали на чертеже:

10

Cover

Заводской номер: 31Y-30-20000 Количество на модель: 1
31Y-30-20000
1
11

Номер детали на чертеже:

11

Гайка

Заводской номер: 01580-01210 Количество на модель: 5
01580-01210
5
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-31232 Количество на модель: 5
01643-31232
5
13

Номер детали на чертеже:

13

Plate

Заводской номер: 31Y-30-00001 Количество на модель: 1
31Y-30-00001
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-50816 Количество на модель: 5
01010-50816
5
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01643-30823 Количество на модель: 5
01643-30823
5
17

Номер детали на чертеже:

17

Plug, dustproof

Заводской номер: 07049-23923 Количество на модель: 4
07049-23923
4
18

Номер детали на чертеже:

18

Plug, dustproof

Заводской номер: 07049-12018 Количество на модель: 2
07049-12018
2
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-51235 Количество на модель: 3
01010-51235
3
21

Номер детали на чертеже:

21

Asbestos mat

Заводской номер: 31Y-30-00002 Количество на модель: 1
31Y-30-00002
1
22

Номер детали на чертеже:

22

Tube

Заводской номер: 31Y-30-30000 Количество на модель: 1
31Y-30-30000
1
23

Номер детали на чертеже:

23

Зажим рукава

Заводской номер: 07281-00549 Количество на модель: 2
07281-00549
2
24

Номер детали на чертеже:

24

Tube

Заводской номер: 31Y-30-50000 Количество на модель: 1
31Y-30-50000
1
25

Номер детали на чертеже:

25

Фильтровальная сетка

Заводской номер: 07056-10045 Количество на модель: 1
07056-10045
1
26

Номер детали на чертеже:

26

Колпак

Заводской номер: 07051-20000 Количество на модель: 1
07051-20000
1
27

Номер детали на чертеже:

27

Plug

Заводской номер: 07043-70312 Количество на модель: 1
07043-70312
1
