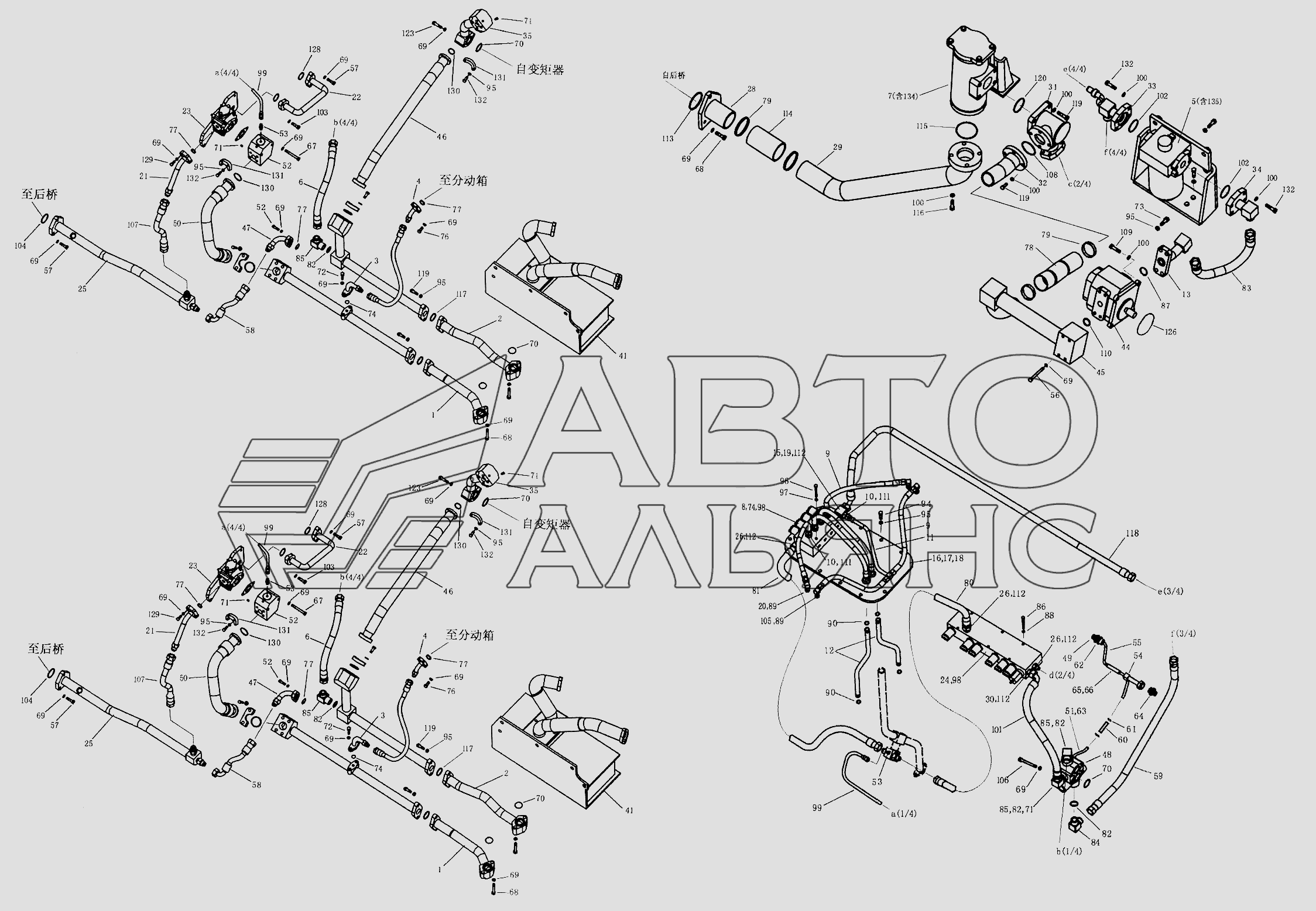

POWER SHIFT & STEERING PIPING Shantui SD42-3. Каталог 2008г.

GEAR SHIFT AND STEERING CONTROL Shantui SD42-3 MAIN FRAME Shantui SD42-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Tube

Заводской номер: 31Y-74-01000 Количество на модель: 1
31Y-74-01000
1
2

Номер детали на чертеже:

2

Tube

Заводской номер: 31Y-74-02000 Количество на модель: 1
31Y-74-02000
1
3

Номер детали на чертеже:

3

Tube

Заводской номер: 31Y-74-03000 Количество на модель: 1
31Y-74-03000
1
4

Номер детали на чертеже:

4

Tube

Заводской номер: 31Y-74-04000 Количество на модель: 1
31Y-74-04000
1
5

Номер детали на чертеже:

5

Filter steering

Заводской номер: 31Y-74-05000 Количество на модель: 1
31Y-74-05000
1
6

Номер детали на чертеже:

6

Hose

Заводской номер: 31Y-74-44000 Количество на модель: 1
31Y-74-44000
1
7

Номер детали на чертеже:

7

Filter magnetic

Заводской номер: 31Y-74-06000 Количество на модель: 1
31Y-74-06000
1
8

Номер детали на чертеже:

8

Valve steering & brake

Заводской номер: 31Y-74-07000 Количество на модель: 1
31Y-74-07000
1
9

Номер детали на чертеже:

9

Tube

Заводской номер: 31Y-74-08000 Количество на модель: 1
31Y-74-08000
1
10

Номер детали на чертеже:

10

Joint

Заводской номер: 31Y-74-00002 Количество на модель: 1
31Y-74-00002
1
12

Номер детали на чертеже:

12

Tube

Заводской номер: 31Y-74-10000 Количество на модель: 1
31Y-74-10000
1
13

Номер детали на чертеже:

13

Tube

Заводской номер: 31Y-74-11000 Количество на модель: 1
31Y-74-11000
1
14

Номер детали на чертеже:

14

Clamp

Заводской номер: 31Y-74-00003 Количество на модель: 1
31Y-74-00003
1
15

Номер детали на чертеже:

15

Joint

Заводской номер: 31Y-74-00004 Количество на модель: 1
31Y-74-00004
1
16

Номер детали на чертеже:

16

Plate

Заводской номер: 31Y-74-12000 Количество на модель: 1
31Y-74-12000
1
17

Номер детали на чертеже:

17

Cushion

Заводской номер: 31Y-74-00005 Количество на модель: 1
31Y-74-00005
1
18

Номер детали на чертеже:

18

Sleeve

Заводской номер: 195-33-11260 Количество на модель: 12
195-33-11260
12
20

Номер детали на чертеже:

20

Штуцер

Заводской номер: 175-49-25670 Количество на модель: 1
175-49-25670
1
21

Номер детали на чертеже:

21

Tube

Заводской номер: 31Y-74-13000 Количество на модель: 1
31Y-74-13000
1
22

Номер детали на чертеже:

22

Tube

Заводской номер: 31Y-74-14000 Количество на модель: 1
31Y-74-14000
1
23

Номер детали на чертеже:

23

Valve lubrication

Заводской номер: 31Y-74-15000 Количество на модель: 1
31Y-74-15000
1
24

Номер детали на чертеже:

24

Power shift valve

Заводской номер: 31Y-74-16000 Количество на модель: 1
31Y-74-16000
1
25

Номер детали на чертеже:

25

Tube

Заводской номер: 31Y-74-17000 Количество на модель: 1
31Y-74-17000
1
26

Номер детали на чертеже:

26

Joint

Заводской номер: 31Y-74-00008 Количество на модель: 3
31Y-74-00008
3
27

Номер детали на чертеже:

27

Hose

Заводской номер: 31Y-74-18000 Количество на модель: 1
31Y-74-18000
1
28

Номер детали на чертеже:

28

Tube

Заводской номер: 31Y-74-19000 Количество на модель: 1
31Y-74-19000
1
29

Номер детали на чертеже:

29

Tube

Заводской номер: 31Y-74-20000 Количество на модель: 1
31Y-74-20000
1
30

Номер детали на чертеже:

30

Joint

Заводской номер: 31Y-74-00009 Количество на модель: 1
31Y-74-00009
1
32

Номер детали на чертеже:

32

Tube

Заводской номер: 31Y-74-22000 Количество на модель: 1
31Y-74-22000
1
33

Номер детали на чертеже:

33

Tube

Заводской номер: 31Y-74-23000 Количество на модель: 1
31Y-74-23000
1
34

Номер детали на чертеже:

34

Tube

Заводской номер: 31Y-74-24000 Количество на модель: 1
31Y-74-24000
1
35

Номер детали на чертеже:

35

Tube

Заводской номер: 31Y-74-25000 Количество на модель: 1
31Y-74-25000
1
36

Номер детали на чертеже:

36

Tube

Заводской номер: 31Y-74-26000 Количество на модель: 1
31Y-74-26000
1
37

Номер детали на чертеже:

37

Filter power shift

Заводской номер: 31Y-74-27000 Количество на модель: 1
31Y-74-27000
1
38

Номер детали на чертеже:

38

Tube

Заводской номер: 31Y-74-28000 Количество на модель: 1
31Y-74-28000
1
39

Номер детали на чертеже:

39

Tube

Заводской номер: 31Y-74-29000 Количество на модель: 1
31Y-74-29000
1
40

Номер детали на чертеже:

40

Pump power shift

Заводской номер: 31Y-74-30000 Количество на модель: 1
31Y-74-30000
1
41

Номер детали на чертеже:

41

Oil cooler

Заводской номер: 31Y-74-31000 Количество на модель: 1
31Y-74-31000
1
42

Номер детали на чертеже:

42

Tube

Заводской номер: 31Y-74-32000 Количество на модель: 1
31Y-74-32000
1
43

Номер детали на чертеже:

43

Hose

Заводской номер: 31Y-74-33000 Количество на модель: 1
31Y-74-33000
1
44

Номер детали на чертеже:

44

Pump steering

Заводской номер: 31Y-74-34000 Количество на модель: 1
31Y-74-34000
1
45

Номер детали на чертеже:

45

Tube

Заводской номер: 31Y-74-35000 Количество на модель: 1
31Y-74-35000
1
46

Номер детали на чертеже:

46

Hose

Заводской номер: 31Y-74-36000 Количество на модель: 1
31Y-74-36000
1
47

Номер детали на чертеже:

47

Tube

Заводской номер: 31Y-74-37000 Количество на модель: 1
31Y-74-37000
1
48

Номер детали на чертеже:

48

Relief valve steering

Заводской номер: 31Y-74-38000 Количество на модель: 1
31Y-74-38000
1
49

Номер детали на чертеже:

49

Joint

Заводской номер: 31Y-74-00010 Количество на модель: 1
31Y-74-00010
1
50

Номер детали на чертеже:

50

Hose

Заводской номер: 31Y-74-39000 Количество на модель: 1
31Y-74-39000
1
51

Номер детали на чертеже:

51

Tube

Заводской номер: 31Y-74-40000 Количество на модель: 1
31Y-74-40000
1
52

Номер детали на чертеже:

52

Joint

Заводской номер: 31Y-74-41000 Количество на модель: 1
31Y-74-41000
1
53

Номер детали на чертеже:

53

Joint

Заводской номер: 16Y-76B-00003 Количество на модель: 2
16Y-76B-00003
2
54

Номер детали на чертеже:

54

Tube

Заводской номер: 31Y-74-42000 Количество на модель: 1
31Y-74-42000
1
55

Номер детали на чертеже:

55

Tube

Заводской номер: 31Y-74-43000 Количество на модель: 1
31Y-74-43000
1
56

Номер детали на чертеже:

56

Болт

Заводской номер: 01010-51080 Количество на модель: 4
01010-51080
4
57

Номер детали на чертеже:

57

Болт

Заводской номер: 01010-51035 Количество на модель: 7
01010-51035
7
58

Номер детали на чертеже:

58

Hose

Заводской номер: 31Y-74-47000 Количество на модель: 1
31Y-74-47000
1
59

Номер детали на чертеже:

59

Hose

Заводской номер: 31Y-74-48000 Количество на модель: 1
31Y-74-48000
1
60

Номер детали на чертеже:

60

Hose

Заводской номер: 07260-00918 Количество на модель: 1
07260-00918
1
61

Номер детали на чертеже:

61

Clamp

Заводской номер: 07281-00617 Количество на модель: 2
07281-00617
2
62

Номер детали на чертеже:

62

Гайка

Заводской номер: 07201-61527 Количество на модель: 1
07201-61527
1
64

Номер детали на чертеже:

64

Joint

Заводской номер: 07213-81013 Количество на модель: 1
07213-81013
1
65

Номер детали на чертеже:

65

Hose

Заводской номер: 07260-01414 Количество на модель: 1
07260-01414
1
66

Номер детали на чертеже:

66

Зажим

Заводской номер: 07281-00259 Количество на модель: 2
07281-00259
2
67

Номер детали на чертеже:

67

Болт

Заводской номер: 01010-51095 Количество на модель: 2
01010-51095
2
68

Номер детали на чертеже:

68

Болт

Заводской номер: 01010-51040 Количество на модель: 11
01010-51040
11
69

Номер детали на чертеже:

69

Шайба

Заводской номер: 01602-21030 Количество на модель: 42
01602-21030
42
70

Номер детали на чертеже:

70

Кольцо

Заводской номер: 07000-13042 Количество на модель: 5
07000-13042
5
71

Номер детали на чертеже:

71

Заглушка

Заводской номер: 07042-20108 Количество на модель: 6
07042-20108
6
72

Номер детали на чертеже:

72

Болт

Заводской номер: 01010-51025 Количество на модель: 2
01010-51025
2
73

Номер детали на чертеже:

73

Болт

Заводской номер: 01010-51245 Количество на модель: 4
01010-51245
4
74

Номер детали на чертеже:

74

Кольцо

Заводской номер: 07000-12018 Количество на модель: 3
07000-12018
3
75

Номер детали на чертеже:

75

Hose

Заводской номер: 31Y-74-54000 Количество на модель: 1
31Y-74-54000
1
76

Номер детали на чертеже:

76

Болт

Заводской номер: 01010-51045 Количество на модель: 2
01010-51045
2
77

Номер детали на чертеже:

77

Кольцо

Заводской номер: 07000-13025 Количество на модель: 3
07000-13025
3
78

Номер детали на чертеже:

78

Hose

Заводской номер: 07260-05822 Количество на модель: 1
07260-05822
1
79

Номер детали на чертеже:

79

Зажим

Заводской номер: 07281-00809 Количество на модель: 2
07281-00809
2
80

Номер детали на чертеже:

80

Hose

Заводской номер: 31Y-74-45000 Количество на модель: 1
31Y-74-45000
1
81

Номер детали на чертеже:

81

Hose

Заводской номер: 31Y-7446000 Количество на модель: 1
31Y-7446000
1
82

Номер детали на чертеже:

82

O-ring

Заводской номер: 07002-13334 Количество на модель: 5
07002-13334
5
83

Номер детали на чертеже:

83

Hose

Заводской номер: 31Y-74-49000 Количество на модель: 1
31Y-74-49000
1
84

Номер детали на чертеже:

84

Elbow

Заводской номер: 07235-51034 Количество на модель: 3
07235-51034
3
85

Номер детали на чертеже:

85

Elbow

Заводской номер: 07235-11034 Количество на модель: 3
07235-11034
3
86

Номер детали на чертеже:

86

Bolt

Заводской номер: 01010-50885 Количество на модель: 6
01010-50885
6
87

Номер детали на чертеже:

87

O-ring

Заводской номер: 07000-13028 Количество на модель: 3
07000-13028
3
88

Номер детали на чертеже:

88

Washer seal

Заводской номер: 07005-00812 Количество на модель: 6
07005-00812
6
89

Номер детали на чертеже:

89

O-ring

Заводской номер: 07002-12034 Количество на модель: 4
07002-12034
4
90

Номер детали на чертеже:

90

O-ring

Заводской номер: 07000-13022 Количество на модель: 2
07000-13022
2
91

Номер детали на чертеже:

91

bolt

Заводской номер: 01012-51035 Количество на модель: 1
01012-51035
1
92

Номер детали на чертеже:

92

Nut

Заводской номер: 01590-31012 Количество на модель: 1
01590-31012
1
93

Номер детали на чертеже:

93

Разводной шплинт

Заводской номер: 04050-12018 Количество на модель: 1
04050-12018
1
94

Номер детали на чертеже:

94

Болт

Заводской номер: 01010-51255 Количество на модель: 12
01010-51255
12
95

Номер детали на чертеже:

95

Шайба

Заводской номер: 01643-31232 Количество на модель: 40
01643-31232
40
97

Номер детали на чертеже:

97

Шайба

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
98

Номер детали на чертеже:

98

Plug

Заводской номер: 07037-11416 Количество на модель: 5
07037-11416
5
99

Номер детали на чертеже:

99

Hose

Заводской номер: 31Y-75-02000 Количество на модель: 1
31Y-75-02000
1
100

Номер детали на чертеже:

100

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 28
01602-21236
28
101

Номер детали на чертеже:

101

Hose

Заводской номер: 31Y-74-50000 Количество на модель: 1
31Y-74-50000
1
102

Номер детали на чертеже:

102

Болт

Заводской номер: 01010-51050 Количество на модель: 2
01010-51050
2
104

Номер детали на чертеже:

104

O-ring

Заводской номер: 07000-13055 Количество на модель: 1
07000-13055
1
105

Номер детали на чертеже:

105

Штуцер

Заводской номер: 07235-10315 Количество на модель: 2
07235-10315
2
106

Номер детали на чертеже:

106

Болт

Заводской номер: 01010-51085 Количество на модель: 4
01010-51085
4
107

Номер детали на чертеже:

107

Hose

Заводской номер: 31Y-74-53000 Количество на модель: 1
31Y-74-53000
1
108

Номер детали на чертеже:

108

Кольцо

Заводской номер: 07000-13062 Количество на модель: 1
07000-13062
1
109

Номер детали на чертеже:

109

Болт

Заводской номер: 01010-51240 Количество на модель: 4
01010-51240
4
110

Номер детали на чертеже:

110

O-ring

Заводской номер: 07000-13050 Количество на модель: 1
07000-13050
1
111

Номер детали на чертеже:

111

Washer seal

Заводской номер: 07005-01812 Количество на модель: 5
07005-01812
5
112

Номер детали на чертеже:

112

Washer seal

Заводской номер: 07005-02716 Количество на модель: 5
07005-02716
5
113

Номер детали на чертеже:

113

O-ring

Заводской номер: 07000-12090 Количество на модель: 1
07000-12090
1
114

Номер детали на чертеже:

114

Hose

Заводской номер: 07260-07440 Количество на модель: 1
07260-07440
1
115

Номер детали на чертеже:

115

O-ring

Заводской номер: 07000-12075 Количество на модель: 1
07000-12075
1
116

Номер детали на чертеже:

116

Болт

Заводской номер: 01010-51250 Количество на модель: 4
01010-51250
4
117

Номер детали на чертеже:

117

Кольцо

Заводской номер: 07000-13045 Количество на модель: 2
07000-13045
2
118

Номер детали на чертеже:

118

Hose

Заводской номер: 31Y-74-51000 Количество на модель: 1
31Y-74-51000
1
119

Номер детали на чертеже:

119

Болт

Заводской номер: 01010-51235 Количество на модель: 5
01010-51235
5
120

Номер детали на чертеже:

120

O-ring

Заводской номер: 07000-12080 Количество на модель: 1
07000-12080
1
121

Номер детали на чертеже:

121

Болт

Заводской номер: 01010-51060 Количество на модель: 2
01010-51060
2
122

Номер детали на чертеже:

122

Кольцо

Заводской номер: 07000-13035 Количество на модель: 1
07000-13035
1
123

Номер детали на чертеже:

123

Шайба

Заводской номер: 01010-51065 Количество на модель: 2
01010-51065
2
124

Номер детали на чертеже:

124

Болт

Заводской номер: 01010-51055 Количество на модель: 2
01010-51055
2
125

Номер детали на чертеже:

125

Hose

Заводской номер: 31Y-74-52000 Количество на модель: 1
31Y-74-52000
1
126

Номер детали на чертеже:

126

O-ring

Заводской номер: 07000-13095 Количество на модель: 2
07000-13095
2
128

Номер детали на чертеже:

128

Кольцо

Заводской номер: 07000-13038 Количество на модель: 3
07000-13038
3
129

Номер детали на чертеже:

129

Болт

Заводской номер: 01010-51030 Количество на модель: 4
01010-51030
4
130

Номер детали на чертеже:

130

Кольцо

Заводской номер: 07000-13048 Количество на модель: 6
07000-13048
6
131

Номер детали на чертеже:

131

flange

Заводской номер: 07371-31465 Количество на модель: 12
07371-31465
12
133

Номер детали на чертеже:

133

Сердечник фильтра

Заводской номер: 175-49-11580 Количество на модель: 1
175-49-11580
1
134

Номер детали на чертеже:

134

Filter

Заводской номер: 31Y-74-06200 Количество на модель: 1
31Y-74-06200
1
135

Номер детали на чертеже:

135

Filter

Заводской номер: 31Y-74-05120 Количество на модель: 1
31Y-74-05120
1
GEAR SHIFT AND STEERING CONTROL Shantui SD42-3 MAIN FRAME Shantui SD42-3
Вернуться в раздел каталога
