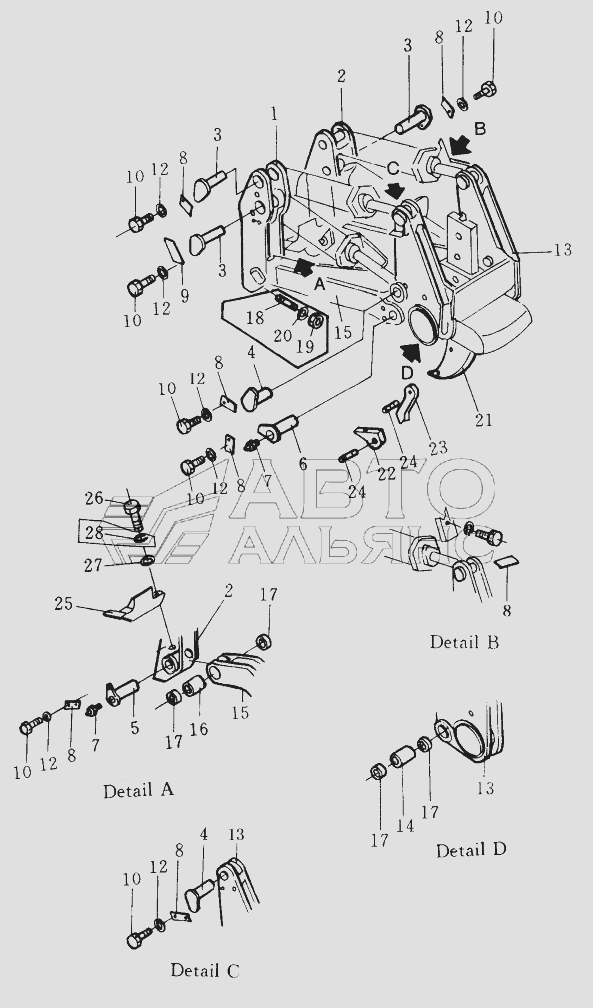

SINGLE SHANK RIPPER ASSY Shantui SD32. Каталог 2005г.

CYLINDER PIPING (FOR RIPPER) Shantui SD32 RIPPER CONTROL LEVER Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

bracket, L.H

Заводской номер: 175-78-61113 Количество на модель: 1
175-78-61113
1
2

Номер детали на чертеже:

2

bracket, R.H

Заводской номер: 175-78-61124 Количество на модель: 1
175-78-61124
1
3

Номер детали на чертеже:

3

pin

Заводской номер: 175-78-61151 Количество на модель: 4
175-78-61151
4
4

Номер детали на чертеже:

4

pin

Заводской номер: 175-78-61181 Количество на модель: 4
175-78-61181
4
5

Номер детали на чертеже:

5

pin

Заводской номер: 175-78-61161 Количество на модель: 2
175-78-61161
2
6

Номер детали на чертеже:

6

pin

Заводской номер: 175-78-61171 Количество на модель: 2
175-78-61171
2
7

Номер детали на чертеже:

7

Масленка М10х1

Заводской номер: 07020-01018 Количество на модель: 4
07020-01018
4
8

Номер детали на чертеже:

8

plate

Заводской номер: 195-78-21171 Количество на модель: 11
195-78-21171
11
9

Номер детали на чертеже:

9

plate

Заводской номер: 24Y-89-10000 Количество на модель: 1
24Y-89-10000
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-52045 Количество на модель: 25
01010-52045
25
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-32060 Количество на модель: 25
01643-32060
25
13

Номер детали на чертеже:

13

beam

Заводской номер: 24Y-89-20000 Количество на модель: 1
24Y-89-20000
1
14

Номер детали на чертеже:

14

bushing

Заводской номер: 175-78-61271 Количество на модель: 2
175-78-61271
2
15

Номер детали на чертеже:

15

arm

Заводской номер: 175-78-61132 Количество на модель: 1
175-78-61132
1
16

Номер детали на чертеже:

16

bushing

Заводской номер: 175-78-61261 Количество на модель: 2
175-78-61261
2
17

Номер детали на чертеже:

17

seal, dust

Заводской номер: 175-78-61281 Количество на модель: 8
175-78-61281
8
18

Номер детали на чертеже:

18

stud

Заводской номер: 195-78-11270 Количество на модель: 4
195-78-11270
4
19

Номер детали на чертеже:

19

nut

Заводской номер: 195-69-11131 Количество на модель: 4
195-69-11131
4
20

Номер детали на чертеже:

20

washer

Заводской номер: 195-69-11140 Количество на модель: 14
195-69-11140
14
21

Номер детали на чертеже:

21

shank

Заводской номер: 24Y-89-30000 Количество на модель: 1
24Y-89-30000
1
22

Номер детали на чертеже:

22

Острие зубца

Заводской номер: 175-78-31230 Количество на модель: 1
175-78-31230
1
23

Номер детали на чертеже:

23

protector

Заводской номер: 195-78-21320 Количество на модель: 1
195-78-21320
1
24

Номер детали на чертеже:

24

bushing, pin

Заводской номер: 175-78-21740 Количество на модель: 5
175-78-21740
5
25

Номер детали на чертеже:

25

plate, guard

Заводской номер: 175-78-61320 Количество на модель: 1
175-78-61320
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-51640 Количество на модель: 4
01010-51640
4
27

Номер детали на чертеже:

27

Шайба

Заводской номер: 01643-31645 Количество на модель: 4
01643-31645
4
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 01602-01648 Количество на модель: 4
01602-01648
4
