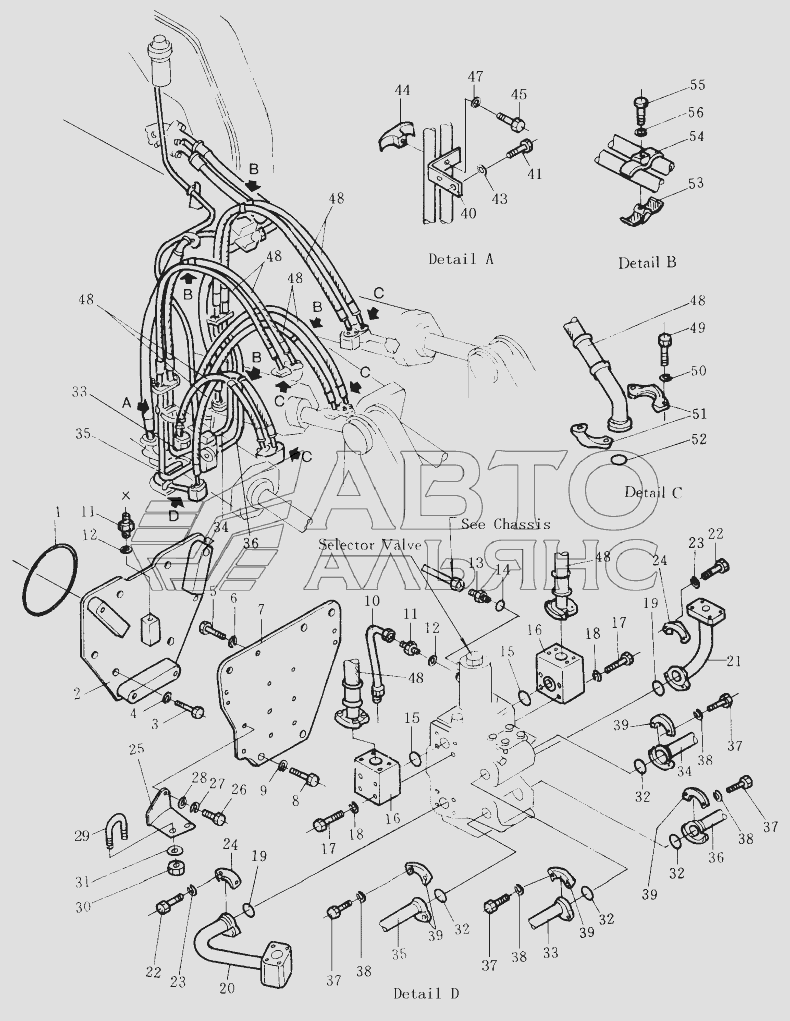

CYLINDER PIPING (FOR RIPPER) Shantui SD32. Каталог 2005г.

PIPING ASSY (FOR RIPPER) Shantui SD32 SINGLE SHANK RIPPER ASSY Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Герметичное кольцо

Заводской номер: 07000-05195 Количество на модель: 1
07000-05195
1
2

Номер детали на чертеже:

2

plate

Заводской номер: 195-78-45240 Количество на модель: 1
195-78-45240
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-52050 Количество на модель: 6
01010-52050
6
4

Номер детали на чертеже:

4

Рессорная шайба

Заводской номер: 01602-22060 Количество на модель: 6
01602-22060
6
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 01050-51230 Количество на модель: 6
01050-51230
6
6

Номер детали на чертеже:

6

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 6
01602-21236
6
7

Номер детали на чертеже:

7

plate

Заводской номер: 195-78-45250 Количество на модель: 1
195-78-45250
1
10

Номер детали на чертеже:

10

tube

Заводской номер: 195-78-22651 Количество на модель: 1
195-78-22651
1
11

Номер детали на чертеже:

11

Штуцер

Заводской номер: 07211-51016 Количество на модель: 2
07211-51016
2
12

Номер детали на чертеже:

12

Gasket

Заводской номер: 07005-01612 Количество на модель: 2
07005-01612
2
13

Номер детали на чертеже:

13

nipple

Заводской номер: 07230-10315 Количество на модель: 1
07230-10315
1
14

Номер детали на чертеже:

14

O-ring

Заводской номер: 07002-01034 Количество на модель: 1
07002-01034
1
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 07000-13038 Количество на модель: 2
07000-13038
2
16

Номер детали на чертеже:

16

elbow

Заводской номер: 195-78-22150 Количество на модель: 2
195-78-22150
2
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-51085 Количество на модель: 8
01010-51085
8
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 01602-01030 Количество на модель: 8
01602-01030
8
20

Номер детали на чертеже:

20

tube, L.H

Заводской номер: 175-78-63130 Количество на модель: 1
175-78-63130
1
21

Номер детали на чертеже:

21

tube, R.H

Заводской номер: 175-78-63161 Количество на модель: 1
175-78-63161
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51035 Количество на модель: 8
01010-51035
8
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01602-21030 Количество на модель: 8
01602-21030
8
24

Номер детали на чертеже:

24

Фланец

Заводской номер: 07371-31255 Количество на модель: 4
07371-31255
4
25

Номер детали на чертеже:

25

bracket

Заводской номер: 195-78-45260 Количество на модель: 1
195-78-45260
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-51240 Количество на модель: 2
01010-51240
2
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
29

Номер детали на чертеже:

29

Зажим трубы

Заводской номер: 07283-23450 Количество на модель: 1
07283-23450
1
30

Номер детали на чертеже:

30

Гайка

Заводской номер: 01599-01011 Количество на модель: 2
01599-01011
2
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
33

Номер детали на чертеже:

33

tube, L.H

Заводской номер: 175-78-63180 Количество на модель: 1
175-78-63180
1
34

Номер детали на чертеже:

34

tube, R.H

Заводской номер: 175-78-63190 Количество на модель: 1
175-78-63190
1
35

Номер детали на чертеже:

35

tube, L.H

Заводской номер: 175-78-63210 Количество на модель: 1
175-78-63210
1
36

Номер детали на чертеже:

36

tube, R.H

Заводской номер: 175-78-63220 Количество на модель: 1
175-78-63220
1
40

Номер детали на чертеже:

40

bracket

Заводской номер: 195-78-45211 Количество на модель: 2
195-78-45211
2
41

Номер детали на чертеже:

41

Болт

Заводской номер: 01010-51235 Количество на модель: 4
01010-51235
4
44

Номер детали на чертеже:

44

clip

Заводской номер: 195-78-45270 Количество на модель: 2
195-78-45270
2
48

Номер детали на чертеже:

48

hose

Заводской номер: 07114-01015 Количество на модель: 8
07114-01015
8
49

Номер детали на чертеже:

49

Болт

Заводской номер: 01010-51030 Количество на модель: 64
01010-51030
64
51

Номер детали на чертеже:

51

Разъемный фланец

Заводской номер: 07371-31049 Количество на модель: 32
07371-31049
32
52

Номер детали на чертеже:

52

Кольцо

Заводской номер: 07000-13032 Количество на модель: 16
07000-13032
16
53

Номер детали на чертеже:

53

Дугообразный зажим

Заводской номер: 195-78-22320 Количество на модель: 4
195-78-22320
4
54

Номер детали на чертеже:

54

Зажим

Заводской номер: 195-78-22330 Количество на модель: 4
195-78-22330
4
55

Номер детали на чертеже:

55

Болт

Заводской номер: 01010-51265 Количество на модель: 4
01010-51265
4
PIPING ASSY (FOR RIPPER) Shantui SD32 SINGLE SHANK RIPPER ASSY Shantui SD32
