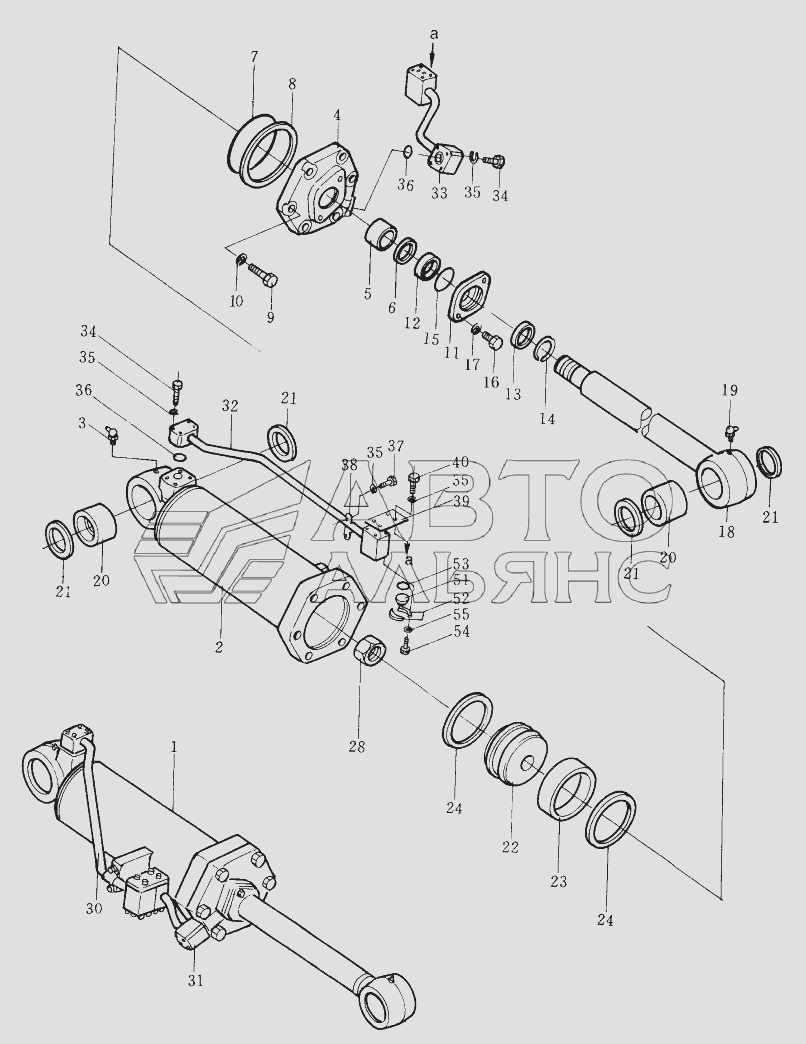

LIFT CYLINDER (FOR RIPPER) Shantui SD32. Каталог 2005г.

TRIPLE-RIPPER ASSY Shantui SD32 TILT CYLINDER (FOR RIPPER) Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

lift cylinder assy L.H

Заводской номер: 175-63-42700 Количество на модель: 1
175-63-42700
1

Номер детали на чертеже:

lift cylinder assy R.H

Заводской номер: 175-63-42800 Количество на модель: 1
175-63-42800
1
1

Номер детали на чертеже:

1

cylinder, L.H

Заводской номер: 175-63-42243 Количество на модель: 1
175-63-42243
1
2

Номер детали на чертеже:

2

cylinder, R.H

Заводской номер: 175-63-42343 Количество на модель: 1
175-63-42343
1
3

Номер детали на чертеже:

3

fitting, grease

Заводской номер: 0701-01060 Количество на модель: 1
0701-01060
1
4

Номер детали на чертеже:

4

head, cylinder

Заводской номер: 195-63-42133 Количество на модель: 1
195-63-42133
1
5

Номер детали на чертеже:

5

bushing

Заводской номер: 07177-09035 Количество на модель: 1
07177-09035
1
6

Номер детали на чертеже:

6

packing, rod

Заводской номер: 707-51-90110 Количество на модель: 1
707-51-90110
1
7

Номер детали на чертеже:

7

O-ring

Заводской номер: 07000-15220 Количество на модель: 1
07000-15220
1
8

Номер детали на чертеже:

8

ring, snap

Заводской номер: 07001-05220 Количество на модель: 1
07001-05220
1
9

Номер детали на чертеже:

9

bolt

Заводской номер: 01050-53095 Количество на модель: 6
01050-53095
6
10

Номер детали на чертеже:

10

washer, spring

Заводской номер: 01602-23075 Количество на модель: 6
01602-23075
6
11

Номер детали на чертеже:

11

gland

Заводской номер: 195-63-52470 Количество на модель: 1
195-63-52470
1
12

Номер детали на чертеже:

12

bushing

Заводской номер: 07177-09020 Количество на модель: 1
07177-09020
1
13

Номер детали на чертеже:

13

seal, dust

Заводской номер: 195-63-94170 Количество на модель: 1
195-63-94170
1
14

Номер детали на чертеже:

14

ring, snap

Заводской номер: 07179-00113 Количество на модель: 1
07179-00113
1
15

Номер детали на чертеже:

15

Кольцо круглого сечения

Заводской номер: 07000-03110 Количество на модель: 1
07000-03110
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51865 Количество на модель: 2
01010-51865
2
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01602-21854 Количество на модель: 2
01602-21854
2
18

Номер детали на чертеже:

18

rod, piston

Заводской номер: 175-63-42221 Количество на модель: 1
175-63-42221
1
19

Номер детали на чертеже:

19

Масленка

Заводской номер: 07021-01090 Количество на модель: 1
07021-01090
1
20

Номер детали на чертеже:

20

bushing

Заводской номер: 07144-11110 Количество на модель: 2
07144-11110
2
21

Номер детали на чертеже:

21

seal, dust

Заводской номер: 07145-10110 Количество на модель: 4
07145-10110
4
22

Номер детали на чертеже:

22

piston

Заводской номер: 707-36-22550 Количество на модель: 1
707-36-22550
1
23

Номер детали на чертеже:

23

ring, piston

Заводской номер: 07155-02250 Количество на модель: 1
07155-02250
1
24

Номер детали на чертеже:

24

packing, piston

Заводской номер: 707-44-22080 Количество на модель: 2
707-44-22080
2
28

Номер детали на чертеже:

28

nut, nylon

Заводской номер: 175-63-52432 Количество на модель: 1
175-63-52432
1
30

Номер детали на чертеже:

30

tube, L.H

Заводской номер: 175-63-42581 Количество на модель: 1
175-63-42581
1
31

Номер детали на чертеже:

31

tube, L.H

Заводской номер: 175-63-42482 Количество на модель: 1
175-63-42482
1
32

Номер детали на чертеже:

32

tube, R.H

Заводской номер: 175-63-42591 Количество на модель: 1
175-63-42591
1
33

Номер детали на чертеже:

33

tube, R.H

Заводской номер: 175-63-42491 Количество на модель: 1
175-63-42491
1
34

Номер детали на чертеже:

34

Болт

Заводской номер: 01010-51080 Количество на модель: 8
01010-51080
8
35

Номер детали на чертеже:

35

Шайба

Заводской номер: 01602-21030 Количество на модель: 14
01602-21030
14
36

Номер детали на чертеже:

36

Кольцо

Заводской номер: 07000-13038 Количество на модель: 2
07000-13038
2
37

Номер детали на чертеже:

37

Болт

Заводской номер: 01010-51020 Количество на модель: 2
01010-51020
2
38

Номер детали на чертеже:

38

Зажим трубы

Заводской номер: 07282-03411 Количество на модель: 1
07282-03411
1
39

Номер детали на чертеже:

39

plate

Заводской номер: 175-63-42790 Количество на модель: 1
175-63-42790
1
40

Номер детали на чертеже:

40

Болт

Заводской номер: 01010-51025 Количество на модель: 4
01010-51025
4
51

Номер детали на чертеже:

51

Сплошная крышка

Заводской номер: 07378-11000 Количество на модель: 2
07378-11000
2
52

Номер детали на чертеже:

52

flange

Заводской номер: 07371-31044 Количество на модель: 4
07371-31044
4
53

Номер детали на чертеже:

53

Кольцо

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
54

Номер детали на чертеже:

54

Болт

Заводской номер: 01010-51030 Количество на модель: 2
01010-51030
2
