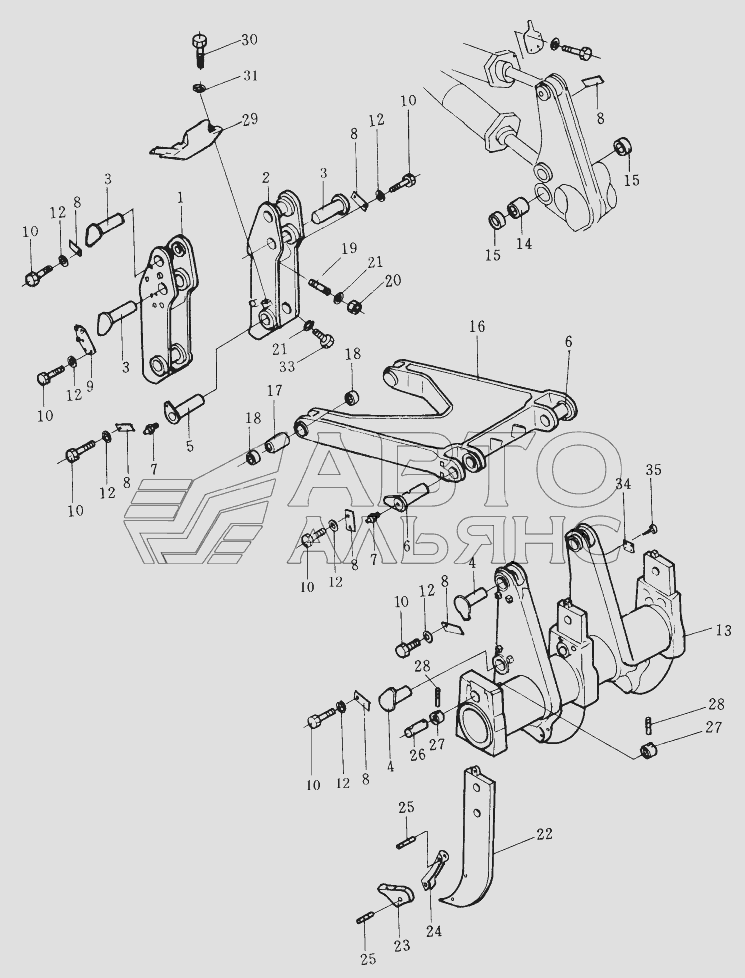

TRIPLE-RIPPER ASSY Shantui SD32. Каталог 2005г.

CAB Shantui SD32 LIFT CYLINDER (FOR RIPPER) Shantui SD32

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

shank assy

Заводской номер: 175-78-00074 Количество на модель: 3
175-78-00074
3

Номер детали на чертеже:

arm assy

Заводской номер: 175-78-00090 Количество на модель: 1
175-78-00090
1

Номер детали на чертеже:

beam assy

Заводской номер: 175-78-00081 Количество на модель: 1
175-78-00081
1
1

Номер детали на чертеже:

1

bracket, L.H

Заводской номер: 175-78-61113 Количество на модель: 1
175-78-61113
1
2

Номер детали на чертеже:

2

bracket, R.H

Заводской номер: 175-78-61124 Количество на модель: 1
175-78-61124
1
3

Номер детали на чертеже:

3

pin

Заводской номер: 175-78-61151 Количество на модель: 4
175-78-61151
4
4

Номер детали на чертеже:

4

pin

Заводской номер: 175-78-61181 Количество на модель: 4
175-78-61181
4
5

Номер детали на чертеже:

5

pin

Заводской номер: 175-78-61161 Количество на модель: 2
175-78-61161
2
6

Номер детали на чертеже:

6

pin

Заводской номер: 175-78-61171 Количество на модель: 2
175-78-61171
2
7

Номер детали на чертеже:

7

Масленка М10х1

Заводской номер: 07020-01018 Количество на модель: 4
07020-01018
4
8

Номер детали на чертеже:

8

plate

Заводской номер: 195-78-21171 Количество на модель: 11
195-78-21171
11
9

Номер детали на чертеже:

9

plate

Заводской номер: 175-78-61371 Количество на модель: 1
175-78-61371
1
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-52040 Количество на модель: 25
01010-52040
25
12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01643-32060 Количество на модель: 25
01643-32060
25
13

Номер детали на чертеже:

13

beam

Заводской номер: 175-78-61141 Количество на модель: 1
175-78-61141
1
14

Номер детали на чертеже:

14

bushing

Заводской номер: 175-78-61271 Количество на модель: 2
175-78-61271
2
15

Номер детали на чертеже:

15

seal, dust

Заводской номер: 175-78-61281 Количество на модель: 4
175-78-61281
4
16

Номер детали на чертеже:

16

arm

Заводской номер: 175-78-61132 Количество на модель: 1
175-78-61132
1
17

Номер детали на чертеже:

17

bushing

Заводской номер: 175-78-61261 Количество на модель: 2
175-78-61261
2
19

Номер детали на чертеже:

19

stud

Заводской номер: 195-78-11270 Количество на модель: 4
195-78-11270
4
20

Номер детали на чертеже:

20

nut

Заводской номер: 195-69-11131 Количество на модель: 4
195-69-11131
4
21

Номер детали на чертеже:

21

washer

Заводской номер: 195-69-11140 Количество на модель: 14
195-69-11140
14
22

Номер детали на чертеже:

22

shank

Заводской номер: 175-78-21615 Количество на модель: 3
175-78-21615
3
23

Номер детали на чертеже:

23

Острие зубца

Заводской номер: 175-78-31230 Количество на модель: 3
175-78-31230
3
24

Номер детали на чертеже:

24

protector

Заводской номер: 195-78-21320 Количество на модель: 3
195-78-21320
3
25

Номер детали на чертеже:

25

bushing, pin

Заводской номер: 175-78-21740 Количество на модель: 9
175-78-21740
9
26

Номер детали на чертеже:

26

pin

Заводской номер: 175-78-61331 Количество на модель: 3
175-78-61331
3
27

Номер детали на чертеже:

27

collar

Заводской номер: 175-78-61341 Количество на модель: 6
175-78-61341
6
29

Номер детали на чертеже:

29

plate, guard

Заводской номер: 175-78-61320 Количество на модель: 1
175-78-61320
1
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-51645 Количество на модель: 4
01010-51645
4
31

Номер детали на чертеже:

31

washer

Заводской номер: 01643-21645 Количество на модель: 4
01643-21645
4
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 01602-21648 Количество на модель: 4
01602-21648
4
33

Номер детали на чертеже:

33

bolt

Заводской номер: 01018-33990 Количество на модель: 10
01018-33990
10
34

Номер детали на чертеже:

34

plate name

Заводской номер: 09601-00835 Количество на модель: 1
09601-00835
1
35

Номер детали на чертеже:

35

Заклепка

Заводской номер: 04418-03060 Количество на модель: 4
04418-03060
4
