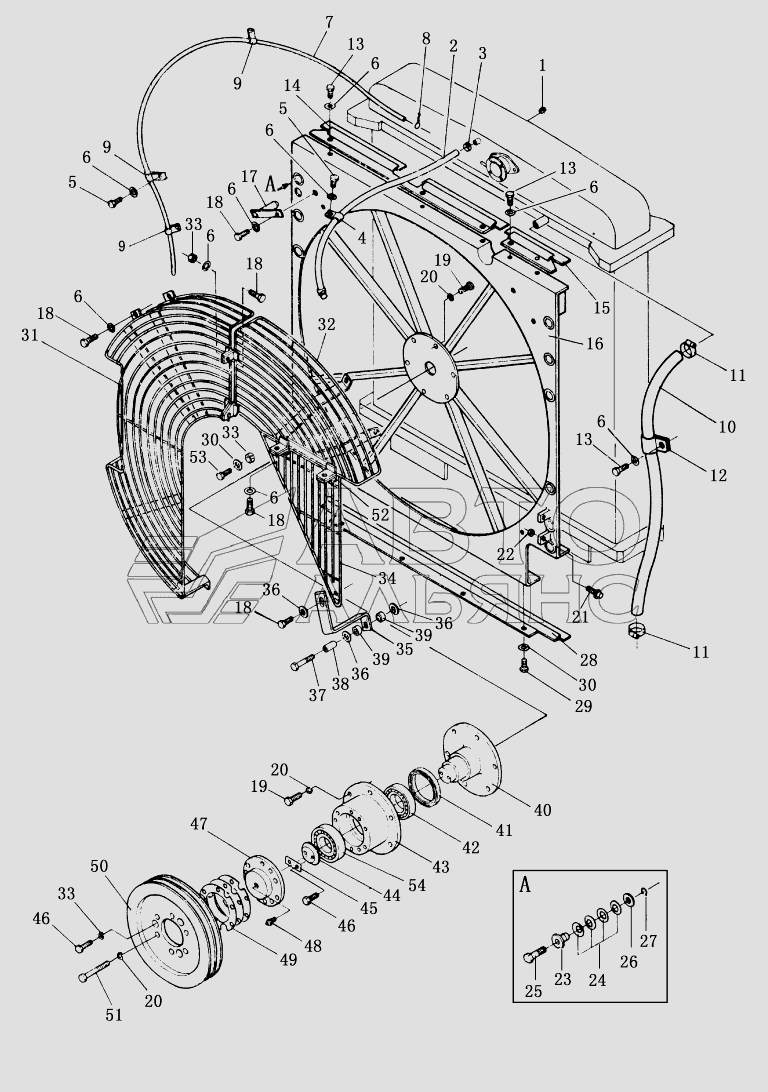

RADIATOR PIPING AND WIND BREAK Shantui SD23. Каталог 2003г.

RADIATOR Shantui SD23 FAN Shantui SD23

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Заглушка 10

Заводской номер: 01049-01012 Количество на модель: 1
01049-01012
1
2

Номер детали на чертеже:

2

hose

Заводской номер: 17Y-03-00002 Количество на модель: 1
17Y-03-00002
1
3

Номер детали на чертеже:

3

Зажим

Заводской номер: 07281-00197 Количество на модель: 2
07281-00197
2
4

Номер детали на чертеже:

4

Провододержатель

Заводской номер: 08036-01814 Количество на модель: 1
08036-01814
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51220 Количество на модель: 3
01010-51220
3
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-31232 Количество на модель: 17
01643-31232
17
7

Номер детали на чертеже:

7

Труба

Заводской номер: 195-03-13131 Количество на модель: 1
195-03-13131
1
8

Номер детали на чертеже:

8

wirе

Заводской номер: GВ3206-82 Количество на модель: 1
GВ3206-82
1
9

Номер детали на чертеже:

9

Зажим

Заводской номер: 195-03-11690 Количество на модель: 3
195-03-11690
3
10

Номер детали на чертеже:

10

hose

Заводской номер: 17Y-03-00003 Количество на модель: 1
17Y-03-00003
1
11

Номер детали на чертеже:

11

Зажим

Заводской номер: 07281-00419 Количество на модель: 2
07281-00419
2
12

Номер детали на чертеже:

12

Зажим

Заводской номер: 195-03-11511 Количество на модель: 1
195-03-11511
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51225 Количество на модель: 6
01010-51225
6
14

Номер детали на чертеже:

14

Защитная насадка (левая верхняя)

Заводской номер: 154-03-13231 Количество на модель: 1
154-03-13231
1
15

Номер детали на чертеже:

15

Защитная насадка (правая верхняя)

Заводской номер: 154-03-13270 Количество на модель: 1
154-03-13270
1
16

Номер детали на чертеже:

16

Защитная опора

Заводской номер: 154-03-12626 Количество на модель: 1
154-03-12626
1
17

Номер детали на чертеже:

17

Палец

Заводской номер: 175-03-32710 Количество на модель: 1
175-03-32710
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51230 Количество на модель: 9
01010-51230
9
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-51235 Количество на модель: 12
01010-51235
12
20

Номер детали на чертеже:

20

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 18
01602-21236
18
21

Номер детали на чертеже:

21

Амортизационный болт

Заводской номер: 09311-31237 Количество на модель: 4
09311-31237
4
22

Номер детали на чертеже:

22

Гайка

Заводской номер: 01580-11210 Количество на модель: 6
01580-11210
6
23

Номер детали на чертеже:

23

Втулка

Заводской номер: 154-03-13180 Количество на модель: 12
154-03-13180
12
24

Номер детали на чертеже:

24

Рессора

Заводской номер: 175-54-27350 Количество на модель: 48
175-54-27350
48
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51255 Количество на модель: 12
01010-51255
12
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 01643-32060 Количество на модель: 12
01643-32060
12
27

Номер детали на чертеже:

27

Ring

Заводской номер: 175-54-28770 Количество на модель: 12
175-54-28770
12
28

Номер детали на чертеже:

28

Защитная камера (левая)

Заводской номер: 154-03-12823 Количество на модель: 1
154-03-12823
1
29

Номер детали на чертеже:

29

Болт

Заводской номер: 01010-51020 Количество на модель: 4
01010-51020
4
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 01643-31032 Количество на модель: 6
01643-31032
6
31

Номер детали на чертеже:

31

net L.H

Заводской номер: 17Y-03-11000 Количество на модель: 1
17Y-03-11000
1
32

Номер детали на чертеже:

32

net

Заводской номер: 17Y-03-12000 Количество на модель: 1
17Y-03-12000
1
34

Номер детали на чертеже:

34

Сетка (правая нижняя)

Заводской номер: 154-03-12653 Количество на модель: 1
154-03-12653
1
35

Номер детали на чертеже:

35

support

Заводской номер: 17Y-03-00025 Количество на модель: 1
17Y-03-00025
1
36

Номер детали на чертеже:

36

Шайба

Заводской номер: 124-54-26540 Количество на модель: 3
124-54-26540
3
37

Номер детали на чертеже:

37

Болт

Заводской номер: 01010-51265 Количество на модель: 1
01010-51265
1
38

Номер детали на чертеже:

38

Прокладка

Заводской номер: 170-03-13130 Количество на модель: 1
170-03-13130
1
39

Номер детали на чертеже:

39

Гнездо

Заводской номер: 154-03-12880 Количество на модель: 2
154-03-12880
2
40

Номер детали на чертеже:

40

Вал

Заводской номер: 154-03-С1110 Количество на модель: 1
154-03-С1110
1
41

Номер детали на чертеже:

41

Герметик

Заводской номер: 07011-10090 Количество на модель: 1
07011-10090
1
42

Номер детали на чертеже:

42

Подшипник

Заводской номер: GB276-82 Количество на модель: 1
GB276-82
1
43

Номер детали на чертеже:

43

Корпус

Заводской номер: 154-03-С1120 Количество на модель: 1
154-03-С1120
1
44

Номер детали на чертеже:

44

Прижимная пластина

Заводской номер: 195-03-11840 Количество на модель: 1
195-03-11840
1
45

Номер детали на чертеже:

45

Стопорная прокладка

Заводской номер: 195-03-11850 Количество на модель: 1
195-03-11850
1
46

Номер детали на чертеже:

46

Болт

Заводской номер: 01010-51030 Количество на модель: 5
01010-51030
5
47

Номер детали на чертеже:

47

Cover

Заводской номер: 155-03-14150 Количество на модель: 1
155-03-14150
1
48

Номер детали на чертеже:

48

Масленка М10х1

Заводской номер: 07020-01018 Количество на модель: 1
07020-01018
1
49

Номер детали на чертеже:

49

Shim

Заводской номер: 195-03-11880 Количество на модель: 14
195-03-11880
14
50

Номер детали на чертеже:

50

Шкив

Заводской номер: 154-03-11981 Количество на модель: 1
154-03-11981
1
50

Номер детали на чертеже:

50

pulley

Заводской номер: 22М-03-00001 Количество на модель: 1
22М-03-00001
1
51

Номер детали на чертеже:

51

Болт

Заводской номер: 01016-51270 Количество на модель: 6
01016-51270
6
52

Номер детали на чертеже:

52

bracket

Заводской номер: 17Y-03-80000 Количество на модель: 1
17Y-03-80000
1
53

Номер детали на чертеже:

53

Болт

Заводской номер: 01010-51035 Количество на модель: 2
01010-51035
2
