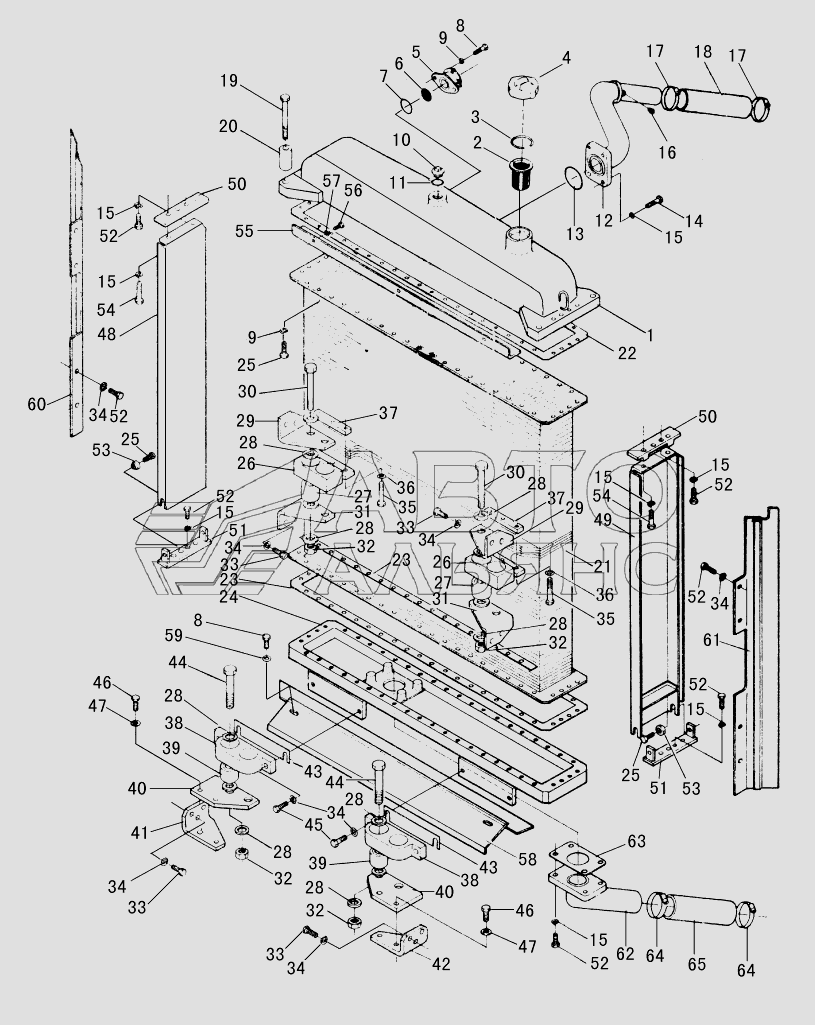

RADIATOR Shantui SD23. Каталог 2003г.

TRANSFER CASE Shantui SD23 RADIATOR PIPING AND WIND BREAK Shantui SD23

Вид отображения:

Детали справа

По ширине экрана

17Y-03-90000

195-03-22500

22M-03-80000

1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

21

22

22

23

23

24

24

25

25

26

27

28

29

30

31

32

33

34

35

36

37

38

40

41

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

58

60

61

62

63

64

65

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

radiator

Заводской номер: 17Y-03-90000 Количество на модель: 1

17Y-03-90000

1

Номер детали на чертеже:

isolator assy

Заводской номер: 195-03-22500 Количество на модель: 2

195-03-22500

2

Номер детали на чертеже:

radiator

Заводской номер: 22M-03-80000 Количество на модель: 1

22M-03-80000

1

1

Номер детали на чертеже:

1

Верхний бак

Заводской номер: 154-03-11117 Количество на модель: 1

154-03-11117

1

1

Номер детали на чертеже:

1

Tank upper

Заводской номер: 22M-03-80700 Количество на модель: 1

22M-03-80700

1

2

Номер детали на чертеже:

2

Фильтр

Заводской номер: 07056-00048 Количество на модель: 1

07056-00048

1

3

Номер детали на чертеже:

3

Стопорное кольцо

Заводской номер: 07057-03271 Количество на модель: 1

07057-03271

1

4

Номер детали на чертеже:

4

Крышка бака

Заводской номер: 07053-10000 Количество на модель: 1

07053-10000

1

5

Номер детали на чертеже:

5

Нагнетательный клапан

Заводской номер: 154-03-11682 Количество на модель: 1

154-03-11682

1

6

Номер детали на чертеже:

6

Фильтровальная сетка

Заводской номер: 175-03-32570 Количество на модель: 1

175-03-32570

1

7

Номер детали на чертеже:

7

Кольцо

Заводской номер: 07000-43045 Количество на модель: 1

07000-43045

1

8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51025 Количество на модель: 4

01010-51025

4

9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01602-21030 Количество на модель: 82

01602-21030

82

10

Номер детали на чертеже:

10

Заглушка

Заводской номер: 07040-13618 Количество на модель: 1

07040-13618

1

11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 07002-43634 Количество на модель: 1

07002-43634

1

12

Номер детали на чертеже:

12

tube assy

Заводской номер: 17Y-03-31000 Количество на модель: 1

17Y-03-31000

1

13

Номер детали на чертеже:

13

Кольцо

Заводской номер: 07000-42070 Количество на модель: 1

07000-42070

1

14

Номер детали на чертеже:

14

Болт

Заводской номер: 01010-51240 Количество на модель: 4

01010-51240

4

15

Номер детали на чертеже:

15

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 24

01602-21236

24

16

Номер детали на чертеже:

16

Заглушка

Заводской номер: 07042-30108 Количество на модель: 1

07042-30108

1

17

Номер детали на чертеже:

17

Зажим

Заводской номер: 07281-00809 Количество на модель: 2

07281-00809

2

18

Номер детали на чертеже:

18

Рукав

Заводской номер: 154-03-11574 Количество на модель: 1

154-03-11574

1

19

Номер детали на чертеже:

19

Bolt

Заводской номер: 01011-51640 Количество на модель: 4

01011-51640

4

20

Номер детали на чертеже:

20

Распорная втулка

Заводской номер: 154-03-13240 Количество на модель: 4

154-03-13240

4

21

Номер детали на чертеже:

21

Сердечник

Заводской номер: 154-03-21132 Количество на модель: 1

154-03-21132

1

21

Номер детали на чертеже:

21

Core

Заводской номер: 22M-03-80500 Количество на модель: 1

22M-03-80500

1

22

Номер детали на чертеже:

22

Уплотнительная прокладка

Заводской номер: 154-03-11143 Количество на модель: 2

154-03-11143

2

22

Номер детали на чертеже:

22

Gobbet

Заводской номер: 22M-03-80004 Количество на модель: 2

22M-03-80004

2

23

Номер детали на чертеже:

23

plate

Заводской номер: 154-03-11131 Количество на модель: 4

154-03-11131

4

23

Номер детали на чертеже:

23

Plate

Заводской номер: 22M-03-80005 Количество на модель: 4

22M-03-80005

4

24

Номер детали на чертеже:

24

Tank louder

Заводской номер: 22M-03-80200 Количество на модель: 1

22M-03-80200

1

24

Номер детали на чертеже:

24

Tank louder

Заводской номер: 154-03-21123 Количество на модель: 1

154-03-21123

1

25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51030 Количество на модель: 24

01010-51030

24

25

Номер детали на чертеже:

25

isolator assy

Заводской номер: 195-03-22400 Количество на модель: 2

195-03-22400

2

26

Номер детали на чертеже:

26

Скоба

Заводской номер: 195-03-22530 Количество на модель: 2

195-03-22530

2

27

Номер детали на чертеже:

27

Амортизатор

Заводской номер: 195-03-22520 Количество на модель: 4

195-03-22520

4

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 01643-32260 Количество на модель: 28

01643-32260

28

29

Номер детали на чертеже:

29

Верхняя скоба

Заводской номер: 154-03-13160 Количество на модель: 2

154-03-13160

2

30

Номер детали на чертеже:

30

Болт

Заводской номер: 01091-52220 Количество на модель: 4

01091-52220

4

31

Номер детали на чертеже:

31

Нижняя скоба

Заводской номер: 154-03-13170 Количество на модель: 2

154-03-13170

2

32

Номер детали на чертеже:

32

nut

Заводской номер: 01580-12218 Количество на модель: 8

01580-12218

8

33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51230 Количество на модель: 14

01010-51230

14

34

Номер детали на чертеже:

34

Шайба

Заводской номер: 01643-31232 Количество на модель: 26

01643-31232

26

35

Номер детали на чертеже:

35

Болт

Заводской номер: 01010-51075 Количество на модель: 6

01010-51075

6

36

Номер детали на чертеже:

36

Шайба

Заводской номер: 01643-31032 Количество на модель: 6

01643-31032

6

37

Номер детали на чертеже:

37

Прижимная пластина

Заводской номер: 198-03-21530 Количество на модель: 2

198-03-21530

2

38

Номер детали на чертеже:

38

Скоба

Заводской номер: 195-03-22540 Количество на модель: 2

195-03-22540

2

40

Номер детали на чертеже:

40

bracket

Заводской номер: 159-03-13250 Количество на модель: 2

159-03-13250

2

41

Номер детали на чертеже:

41

Скоба (правая)

Заводской номер: 154-03-11973 Количество на модель: 1

154-03-11973

1

42

Номер детали на чертеже:

42

Скоба (левая)

Заводской номер: 154-03-11963 Количество на модель: 1

154-03-11963

1

43

Номер детали на чертеже:

43

Прокладка

Заводской номер: 195-03-22270 Количество на модель: 12

195-03-22270

12

44

Номер детали на чертеже:

44

Болт

Заводской номер: 01091-52205 Количество на модель: 4

01091-52205

4

45

Номер детали на чертеже:

45

Болт

Заводской номер: 01010-51245 Количество на модель: 4

01010-51245

4

46

Номер детали на чертеже:

46

Болт

Заводской номер: 01010-51435 Количество на модель: 4

01010-51435

4

47

Номер детали на чертеже:

47

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 4

01643-31445

4

48

Номер детали на чертеже:

48

Защитная камера (правая)

Заводской номер: 154-03-12842 Количество на модель: 1

154-03-12842

1

49

Номер детали на чертеже:

49

Защитная камера (левая)

Заводской номер: 154-03-12823 Количество на модель: 1

154-03-12823

1

50

Номер детали на чертеже:

50

Прокладка

Заводской номер: 154-03-13140 Количество на модель: 2

154-03-13140

2

51

Номер детали на чертеже:

51

plate

Заводской номер: 159-03-13150 Количество на модель: 2

159-03-13150

2

52

Номер детали на чертеже:

52

Болт

Заводской номер: 01010-51235 Количество на модель: 24

01010-51235

24

53

Номер детали на чертеже:

53

Seal

Заводской номер: 195-03-22160 Количество на модель: 4

195-03-22160

4

54

Номер детали на чертеже:

54

Болт

Заводской номер: 01010-51250 Количество на модель: 4

01010-51250

4

55

Номер детали на чертеже:

55

Защитная насадка

Заводской номер: 154-03-12771 Количество на модель: 1

154-03-12771

1

56

Номер детали на чертеже:

56

Болт

Заводской номер: 01010-51020 Количество на модель: 3

01010-51020

3

58

Номер детали на чертеже:

58

wind-break

Заводской номер: 23Y-03-02000 Количество на модель: 1

23Y-03-02000

1

60

Номер детали на чертеже:

60

wind-break L.H

Заводской номер: 23Y-03-01000 Количество на модель: 1

23Y-03-01000

1

61

Номер детали на чертеже:

61

Защитная насадка

Заводской номер: 154-03-12792 Количество на модель: 1

154-03-12792

1

62

Номер детали на чертеже:

62

Коленчатая труба

Заводской номер: 154-03-11587 Количество на модель: 1

154-03-11587

1

63

Номер детали на чертеже:

63

gasket

Заводской номер: 17Y-03-00007 Количество на модель: 1

17Y-03-00007

1

64

Номер детали на чертеже:

64

Зажим

Заводской номер: 07281-00909 Количество на модель: 2

07281-00909

2

65

Номер детали на чертеже:

65

Рукав

Заводской номер: 154-03-11594 Количество на модель: 1

154-03-11594

1
