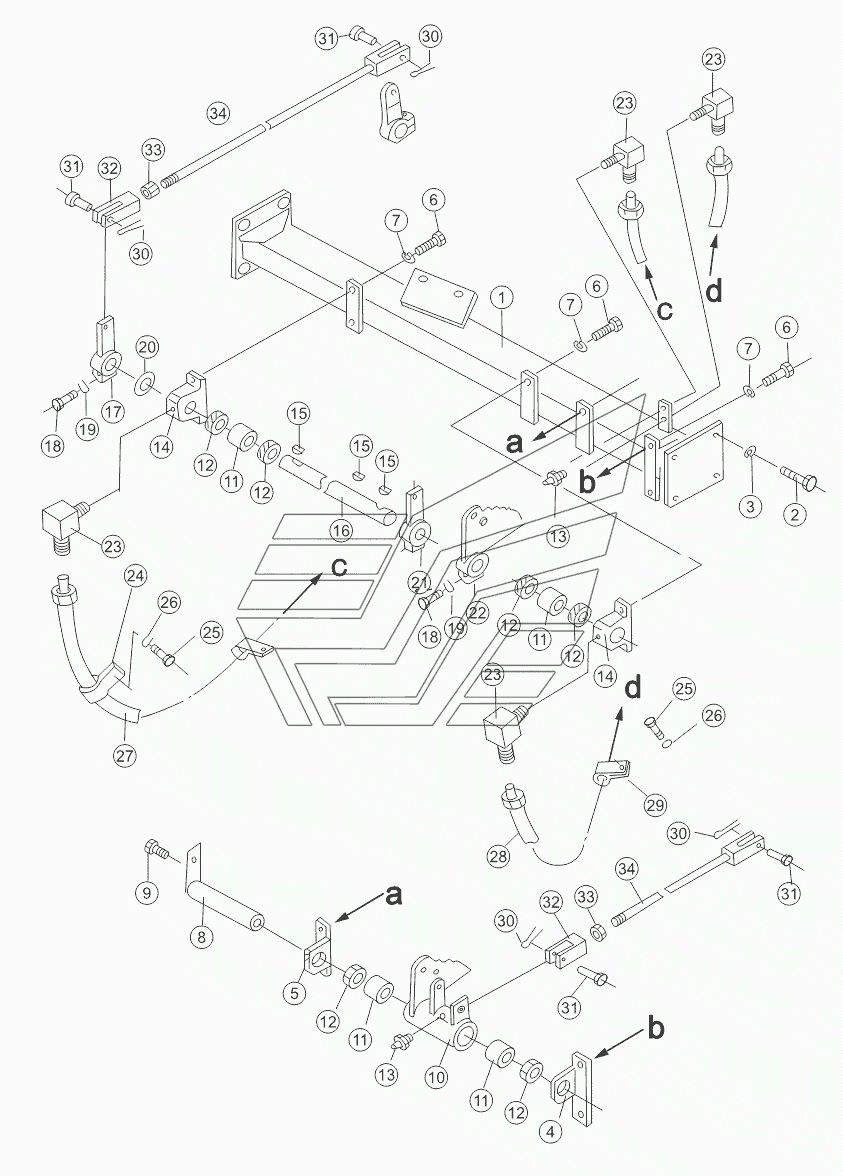

BRAKE LINKAGE SD32 (вариант). Каталог 2011г.

BRAKE PEDAL SD32 (вариант) PARKING BRAKE SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

support bracket

Заводской номер: 175-43-42272 Количество на модель: 1
175-43-42272
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51645 Количество на модель: 8
01010-51645
8
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01643-31645 Количество на модель: 8
01643-31645
8
4

Номер детали на чертеже:

4

bracket

Заводской номер: 195-43-24621 Количество на модель: 1
195-43-24621
1
5

Номер детали на чертеже:

5

bracket

Заводской номер: 195-43-24631 Количество на модель: 1
195-43-24631
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51230 Количество на модель: 8
01010-51230
8
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
8

Номер детали на чертеже:

8

shaft

Заводской номер: 195-43-24321 Количество на модель: 1
195-43-24321
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-50816 Количество на модель: 1
01010-50816
1
10

Номер детали на чертеже:

10

pawl wheel

Заводской номер: 171-26-04000 Количество на модель: 1
171-26-04000
1
11

Номер детали на чертеже:

11

Needle roller bearing

Заводской номер: GB290-HK3520 Количество на модель: 4
GB290-HK3520
4
12

Номер детали на чертеже:

12

Пылеулавливающее кольцо

Заводской номер: 06122-03504 Количество на модель: 6
06122-03504
6
13

Номер детали на чертеже:

13

Масленка

Заводской номер: 07020-01021 Количество на модель: 3
07020-01021
3
14

Номер детали на чертеже:

14

bracket

Заводской номер: 195-43-24391 Количество на модель: 2
195-43-24391
2
15

Номер детали на чертеже:

15

key

Заводской номер: 04010-11032 Количество на модель: 2
04010-11032
2
16

Номер детали на чертеже:

16

shaft

Заводской номер: 171-26-00001 Количество на модель: 1
171-26-00001
1
17

Номер детали на чертеже:

17

Рычаг

Заводской номер: 154-43-15581 Количество на модель: 1
154-43-15581
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01010-51245 Количество на модель: 2
01010-51245
2
19

Номер детали на чертеже:

19

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 2
01602-21236
2
20

Номер детали на чертеже:

20

Пылеулавливающее кольцо

Заводской номер: 195-43-24430 Количество на модель: 1
195-43-24430
1
21

Номер детали на чертеже:

21

lever

Заводской номер: 171-26-05000 Количество на модель: 1
171-26-05000
1
22

Номер детали на чертеже:

22

lever

Заводской номер: 171-26-03000 Количество на модель: 1
171-26-03000
1
23

Номер детали на чертеже:

23

Штуцер

Заводской номер: 176-43-41350 Количество на модель: 4
176-43-41350
4
24

Номер детали на чертеже:

24

clip

Заводской номер: 08036-10814 Количество на модель: 2
08036-10814
2
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51016 Количество на модель: 3
01010-51016
3
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 01643-31032 Количество на модель: 3
01643-31032
3
27

Номер детали на чертеже:

27

tube

Заводской номер: 175-43-42720 Количество на модель: 1
175-43-42720
1
28

Номер детали на чертеже:

28

tube

Заводской номер: 175-43-42710 Количество на модель: 1
175-43-42710
1
29

Номер детали на чертеже:

29

Провододержатель

Заводской номер: 08036-11214 Количество на модель: 1
08036-11214
1
30

Номер детали на чертеже:

30

Pin

Заводской номер: 04050-14026 Количество на модель: 4
04050-14026
4
31

Номер детали на чертеже:

31

Палец

Заводской номер: 04205-11438 Количество на модель: 4
04205-11438
4
32

Номер детали на чертеже:

32

Вилка

Заводской номер: 04211-21478 Количество на модель: 2
04211-21478
2
33

Номер детали на чертеже:

33

Гайка

Заводской номер: 01582-11411 Количество на модель: 2
01582-11411
2
34

Номер детали на чертеже:

34

Lever assy

Заводской номер: 04244-51486 Количество на модель: 2
04244-51486
2
