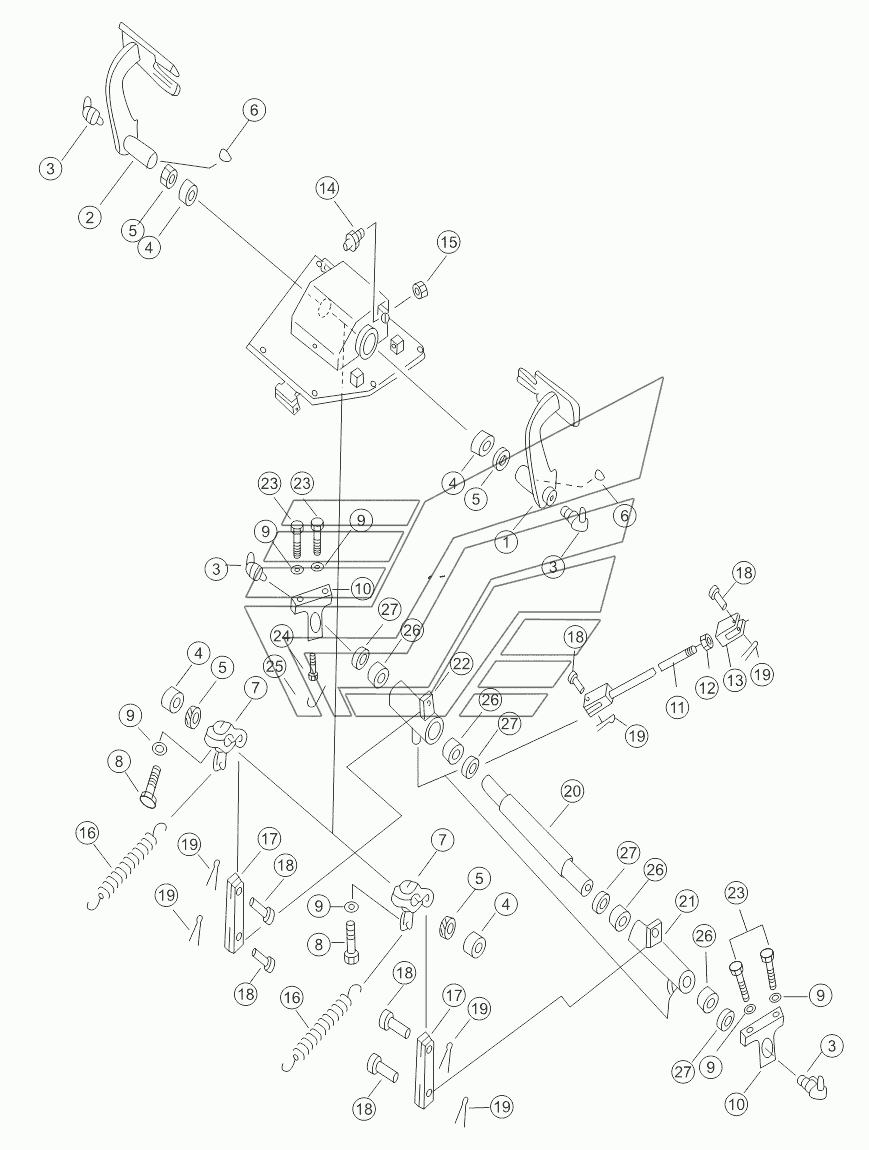

BRAKE PEDAL SD32 (вариант). Каталог 2011г.

STEERING CONTROL LEVER SD32 (вариант) BRAKE LINKAGE SD32 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Педаль левая

Заводской номер: 16Y-26C-01000 Количество на модель: 1
16Y-26C-01000
1
2

Номер детали на чертеже:

2

Педаль правая

Заводской номер: 16Y-26C-02000 Количество на модель: 1
16Y-26C-02000
1
3

Номер детали на чертеже:

3

Масленка

Заводской номер: 07021-01090 Количество на модель: 4
07021-01090
4
4

Номер детали на чертеже:

4

Needle roller bearing

Заводской номер: GB290-HK3520 Количество на модель: 4
GB290-HK3520
4
5

Номер детали на чертеже:

5

Пылеулавливающее кольцо

Заводской номер: 06122-03504 Количество на модель: 4
06122-03504
4
6

Номер детали на чертеже:

6

key

Заводской номер: 04010-11032 Количество на модель: 2
04010-11032
2
7

Номер детали на чертеже:

7

Рычаг

Заводской номер: 10Y-26-13000 Количество на модель: 2
10Y-26-13000
2
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51235 Количество на модель: 2
01010-51235
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
10

Номер детали на чертеже:

10

Кронштейн

Заводской номер: 10Y-26-00003 Количество на модель: 2
10Y-26-00003
2
11

Номер детали на чертеже:

11

Lever assy

Заводской номер: 04244-41413 Количество на модель: 2
04244-41413
2
12

Номер детали на чертеже:

12

Nut

Заводской номер: 01580-31411 Количество на модель: 2
01580-31411
2
13

Номер детали на чертеже:

13

Вилка

Заводской номер: 04210-21456 Количество на модель: 2
04210-21456
2
14

Номер детали на чертеже:

14

Амортизационный болт

Заводской номер: 09311-41237 Количество на модель: 2
09311-41237
2
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 01580-11210 Количество на модель: 2
01580-11210
2
16

Номер детали на чертеже:

16

Рессора

Заводской номер: 154-43-41260 Количество на модель: 2
154-43-41260
2
17

Номер детали на чертеже:

17

Деталь соединительная

Заводской номер: 10Y-26-00004 Количество на модель: 2
10Y-26-00004
2
18

Номер детали на чертеже:

18

Палец

Заводской номер: 04205-11440 Количество на модель: 8
04205-11440
8
19

Номер детали на чертеже:

19

Разводной шплинт

Заводской номер: 04050-14022 Количество на модель: 8
04050-14022
8
20

Номер детали на чертеже:

20

shaft

Заводской номер: 171-26-00002 Количество на модель: 1
171-26-00002
1
21

Номер детали на чертеже:

21

lever L.H

Заводской номер: 171-26-01000 Количество на модель: 1
171-26-01000
1
22

Номер детали на чертеже:

22

lever R.H

Заводской номер: 171-26-02000 Количество на модель: 1
171-26-02000
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51225 Количество на модель: 4
01010-51225
4
24

Номер детали на чертеже:

24

Железная проволока 19#

Заводской номер: 04059-01010 Количество на модель: 1
04059-01010
1
25

Номер детали на чертеже:

25

Винт

Заводской номер: 01306-10616 Количество на модель: 1
01306-10616
1
26

Номер детали на чертеже:

26

Needle roller bearing

Заводской номер: GB290-HK3020 Количество на модель: 4
GB290-HK3020
4
27

Номер детали на чертеже:

27

Кольцо пылезащитное

Заводской номер: 06122-03004 Количество на модель: 4
06122-03004
4
