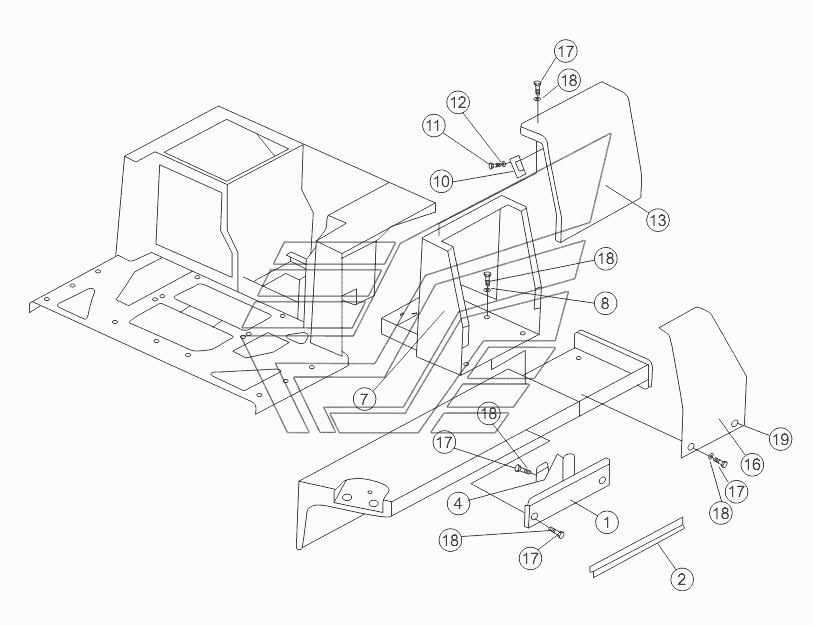

BATTERY COVER SD22 (вариант). Каталог 2013г.

FLOOR FRAME SD22 (вариант) BOTTOM GUARD PLATE ASS'Y (FOR ENGINE NT855) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
4
7
8
10
11
12
13
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Cover

Заводской номер: 23Y-51B-12000 Количество на модель: 2
23Y-51B-12000
2
2

Номер детали на чертеже:

2

Stamping steel ribbon

Заводской номер: 23Y-51B-00011 Количество на модель: 1
23Y-51B-00011
1
4

Номер детали на чертеже:

4

Опора

Заводской номер: 154-54-46150 Количество на модель: 1
154-54-46150
1
7

Номер детали на чертеже:

7

Battery cover

Заводской номер: 23Y-51B-13000 Количество на модель: 1
23Y-51B-13000
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 195-57-11521 Количество на модель: 4
195-57-11521
4
10

Номер детали на чертеже:

10

Стопорная пружина

Заводской номер: 198-54-19150 Количество на модель: 1
198-54-19150
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-50612 Количество на модель: 2
01010-50612
2
12

Номер детали на чертеже:

12

Прокладка

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
13

Номер детали на чертеже:

13

Battery cover

Заводской номер: 23Y-51B-11000 Количество на модель: 1
23Y-51B-11000
1
16

Номер детали на чертеже:

16

Cover

Заводской номер: 23Y-51B-08000 Количество на модель: 1
23Y-51B-08000
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-51230 Количество на модель: 8
01010-51230
8
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
19

Номер детали на чертеже:

19

Колпак

Заводской номер: 198-54-41941 Количество на модель: 1
198-54-41941
1
