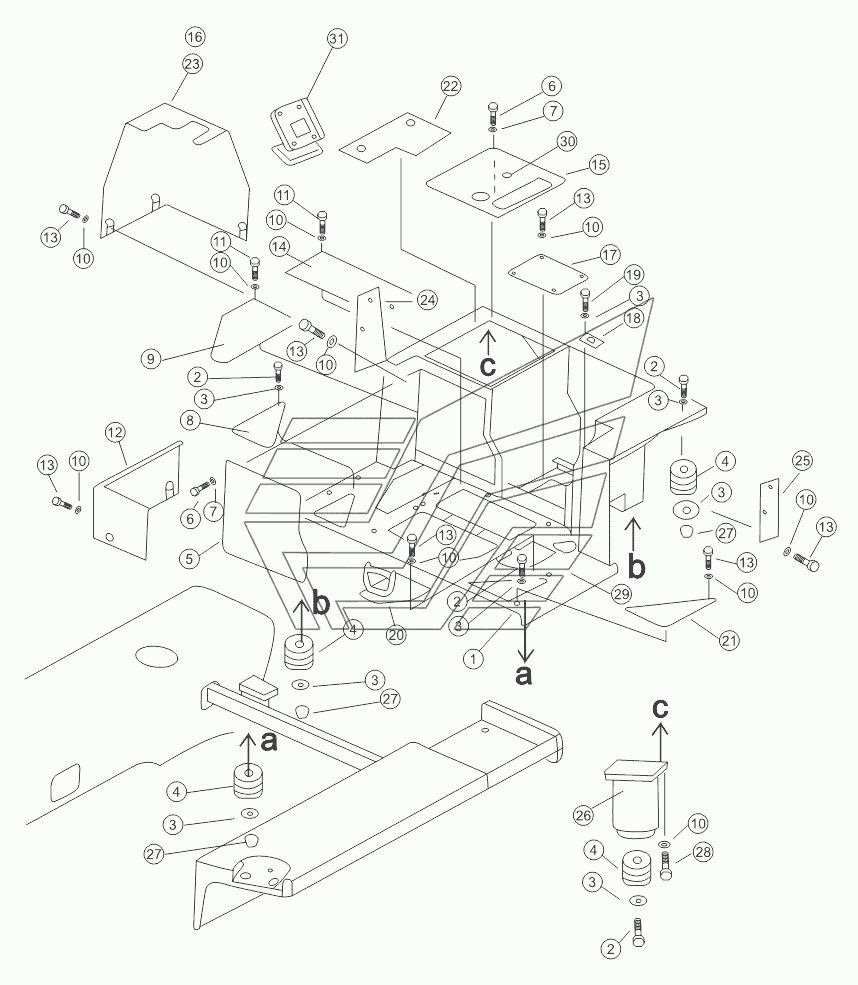

FLOOR FRAME SD22 (вариант). Каталог 2013г.

FLOOR FRAME COVER SD22 (вариант) BATTERY COVER SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Floor frame

Заводской номер: 23Y-51B-02000 Количество на модель: 1
23Y-51B-02000
1
1

Номер детали на чертеже:

1

Floor frame

Заводской номер: 17S-51H-02000 Количество на модель: 1
17S-51H-02000
1
2

Номер детали на чертеже:

2

Болт М14х50

Заводской номер: 01010-51490 Количество на модель: 6
01010-51490
6
3

Номер детали на чертеже:

3

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 10
01643-31445
10
4

Номер детали на чертеже:

4

Damping seat

Заводской номер: 23Y-51B-24000 Количество на модель: 7
23Y-51B-24000
7
5

Номер детали на чертеже:

5

Plate

Заводской номер: 23Y-51B-22000 Количество на модель: 1
23Y-51B-22000
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-50825 Количество на модель: 8
01010-50825
8
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-30823 Количество на модель: 8
01643-30823
8
8

Номер детали на чертеже:

8

Plate

Заводской номер: 23Y-51B-00002 Количество на модель: 1
23Y-51B-00002
1
9

Номер детали на чертеже:

9

Plate

Заводской номер: 23Y-51B-20000 Количество на модель: 1
23Y-51B-20000
1
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01643-31232 Количество на модель: 44
01643-31232
44
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-51225 Количество на модель: 18
01010-51225
18
12

Номер детали на чертеже:

12

Cover

Заводской номер: 23Y-51B-04000 Количество на модель: 1
23Y-51B-04000
1
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51230 Количество на модель: 26
01010-51230
26
14

Номер детали на чертеже:

14

Plate

Заводской номер: 23Y-51B-21000 Количество на модель: 1
23Y-51B-21000
1
15

Номер детали на чертеже:

15

Plate

Заводской номер: 23Y-51B-03000 Количество на модель: 1
23Y-51B-03000
1
16

Номер детали на чертеже:

16

Cover

Заводской номер: 23Y-51B-05000 Количество на модель: 1
23Y-51B-05000
1
17

Номер детали на чертеже:

17

Накладка

Заводской номер: 175-54-33231 Количество на модель: 1
175-54-33231
1
18

Номер детали на чертеже:

18

Пластина

Заводской номер: 195-54-23471 Количество на модель: 1
195-54-23471
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-51460 Количество на модель: 4
01010-51460
4
20

Номер детали на чертеже:

20

Накладка

Заводской номер: 17G-51A-26000 Количество на модель: 1
17G-51A-26000
1
21

Номер детали на чертеже:

21

Plate

Заводской номер: 23Y-51B-00005 Количество на модель: 1
23Y-51B-00005
1
22

Номер детали на чертеже:

22

Plate

Заводской номер: 23Y-51B-00001 Количество на модель: 1
23Y-51B-00001
1
23

Номер детали на чертеже:

23

Cover

Заводской номер: 23Y-51B-18000 Количество на модель: 1
23Y-51B-18000
1
24

Номер детали на чертеже:

24

Plate

Заводской номер: 23Y-51B-00009 Количество на модель: 1
23Y-51B-00009
1
25

Номер детали на чертеже:

25

Plate

Заводской номер: 23Y-51B-00007 Количество на модель: 1
23Y-51B-00007
1
26

Номер детали на чертеже:

26

Bracket

Заводской номер: 23Y-51B-25000 Количество на модель: 1
23Y-51B-25000
1
27

Номер детали на чертеже:

27

Гайка

Заводской номер: 01580-02016 Количество на модель: 4
01580-02016
4
28

Номер детали на чертеже:

28

Болт

Заводской номер: 01010-51235 Количество на модель: 4
01010-51235
4
29

Номер детали на чертеже:

29

Floor pad

Заводской номер: 23Y-51B-19000 Количество на модель: 1
23Y-51B-19000
1
30

Номер детали на чертеже:

30

Cap

Заводской номер: 16Y-51C-00010 Количество на модель: 1
16Y-51C-00010
1
31

Номер детали на чертеже:

31

Display bracket

Заводской номер: 23Y-51B-26000 Количество на модель: 1
23Y-51B-26000
1
