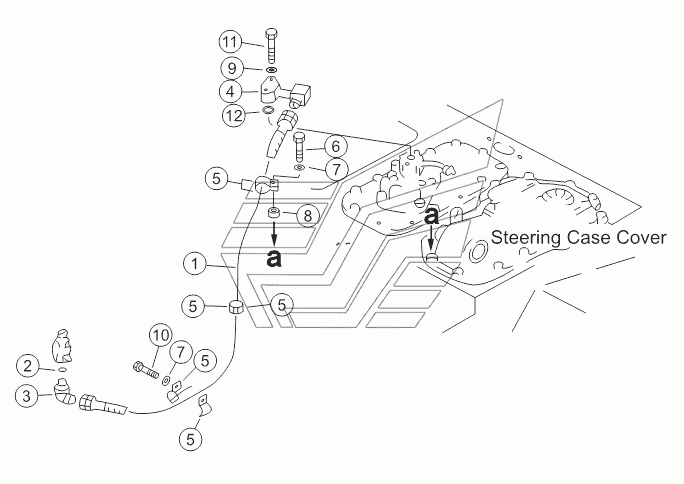

STEERING PIPING (3/3) SD22 (вариант). Каталог 2013г.

STEERING PIPING (2/3) SD22 (вариант) BRAKE PIPING SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose

Заводской номер: 23Y-74B-12000 Количество на модель: 1
23Y-74B-12000
1
2

Номер детали на чертеже:

2

Штуцер

Заводской номер: 07235-10628 Количество на модель: 1
07235-10628
1
3

Номер детали на чертеже:

3

O-ring

Заводской номер: 07002-12434 Количество на модель: 1
07002-12434
1
4

Номер детали на чертеже:

4

Hose

Заводской номер: 23Y-74B-01000 Количество на модель: 1
23Y-74B-01000
1
5

Номер детали на чертеже:

5

Зажим трубы

Заводской номер: 154-49-51970 Количество на модель: 6
154-49-51970
6
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-51290 Количество на модель: 1
01010-51290
1
7

Номер детали на чертеже:

7

Шайба

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
8

Номер детали на чертеже:

8

Втулка

Заводской номер: 195-33-11220 Количество на модель: 1
195-33-11220
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
10

Номер детали на чертеже:

10

Болт

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01011-51020 Количество на модель: 2
01011-51020
2
12

Номер детали на чертеже:

12

O-ring

Заводской номер: 07000-13028 Количество на модель: 1
07000-13028
1
