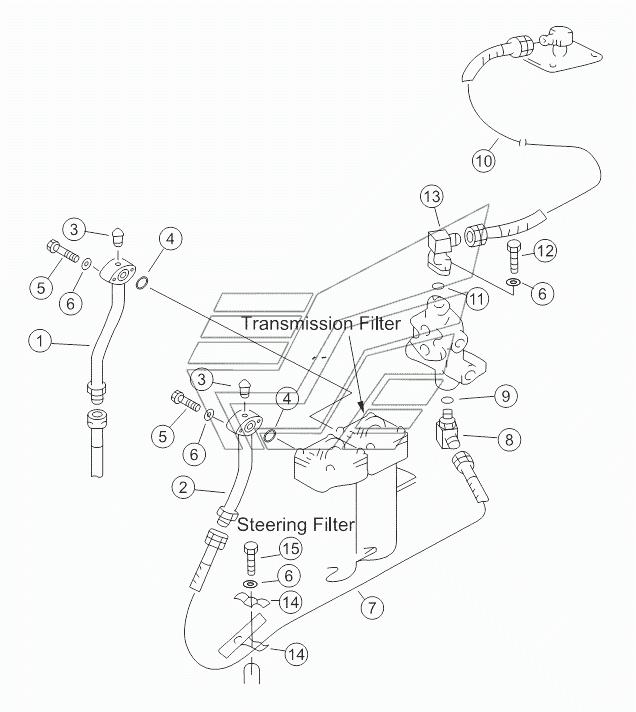

STEERING PIPING (2/3) SD22 (вариант). Каталог 2013г.

STEERING PIPING (1/3) SD22 (вариант) STEERING PIPING (3/3) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: 154-49-51250 Количество на модель: 1
154-49-51250
1
2

Номер детали на чертеже:

2

Труба

Заводской номер: 154-49-51760 Количество на модель: 1
154-49-51760
1
3

Номер детали на чертеже:

3

Заглушка

Заводской номер: 07042-20108 Количество на модель: 2
07042-20108
2
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 07000-13035 Количество на модель: 2
07000-13035
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51045 Количество на модель: 4
01010-51045
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-31032 Количество на модель: 7
01643-31032
7
7

Номер детали на чертеже:

7

Hose

Заводской номер: 07102-20613 Количество на модель: 1
07102-20613
1
8

Номер детали на чертеже:

8

Штуцер трубы

Заводской номер: 154-49-51270 Количество на модель: 1
154-49-51270
1
9

Номер детали на чертеже:

9

O-ring

Заводской номер: 07002-12434 Количество на модель: 1
07002-12434
1
10

Номер детали на чертеже:

10

Hose

Заводской номер: 07103-21012 Количество на модель: 1
07103-21012
1
11

Номер детали на чертеже:

11

Кольцо

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51035 Количество на модель: 2
01010-51035
2
13

Номер детали на чертеже:

13

Hose

Заводской номер: 23Y-74B-04000 Количество на модель: 1
23Y-74B-04000
1
14

Номер детали на чертеже:

14

Зажим трубы

Заводской номер: 176-61-41420 Количество на модель: 2
176-61-41420
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51055 Количество на модель: 1
01010-51055
1
STEERING PIPING (1/3) SD22 (вариант) STEERING PIPING (3/3) SD22 (вариант)
