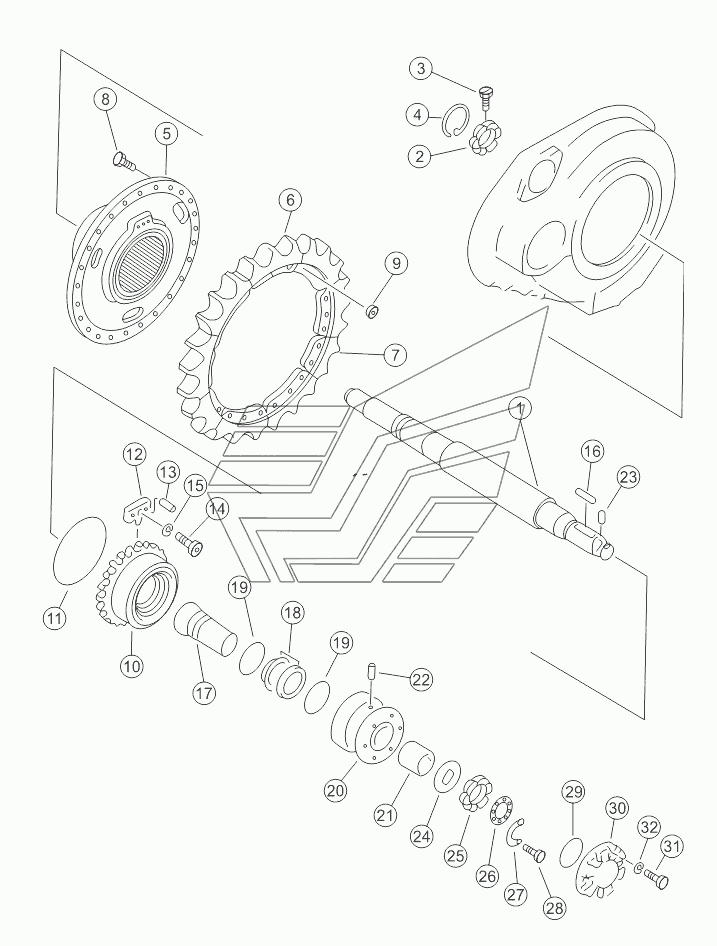

SPROCKET AND SHAFT SD22 (вариант). Каталог 2013г.

FINAL DRIVE CASE AND GEAR (2/2) SD22 (вариант) STEERING CONTROL LEVER SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вал

Заводской номер: 154-27-12313 Количество на модель: 2
154-27-12313
2
1

Номер детали на чертеже:

1

Вал

Заводской номер: 158-18-00001 Количество на модель: 2
158-18-00001
2
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 170-27-12472 Количество на модель: 2
170-27-12472
2
3

Номер детали на чертеже:

3

Палец

Заводской номер: 09243-01230 Количество на модель: 2
09243-01230
2
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: 170-27-12480 Количество на модель: 2
170-27-12480
2
5

Номер детали на чертеже:

5

Барабан цепной шестерни

Заводской номер: 154-27-12131 Количество на модель: 2
154-27-12131
2
6

Номер детали на чертеже:

6

Цепная шестерня (3-зубчатая)

Заводской номер: 154-27-12273 Количество на модель: 14
154-27-12273
14
7

Номер детали на чертеже:

7

Цепная шестерня (3-зубчатая)

Заводской номер: 154-27-12283 Количество на модель: 4
154-27-12283
4
8

Номер детали на чертеже:

8

Болт

Заводской номер: 155-27-12181 Количество на модель: 50
155-27-12181
50
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 01803-02228 Количество на модель: 50
01803-02228
50
10

Номер детали на чертеже:

10

Гайка барабана цепной шестерни

Заводской номер: 170-27-12232 Количество на модель: 2
170-27-12232
2
11

Номер детали на чертеже:

11

O-ring

Заводской номер: 07000-15315 Количество на модель: 2
07000-15315
2
12

Номер детали на чертеже:

12

Стопор

Заводской номер: 175-27-31480 Количество на модель: 2
175-27-31480
2
13

Номер детали на чертеже:

13

Фиксирующий штифт

Заводской номер: 170-27-12250 Количество на модель: 4
170-27-12250
4
14

Номер детали на чертеже:

14

Screw

Заводской номер: 01252-71635 Количество на модель: 2
01252-71635
2
16

Номер детали на чертеже:

16

Стопор

Заводской номер: 04000-01280 Количество на модель: 2
04000-01280
2
17

Номер детали на чертеже:

17

Промежуточная втулка

Заводской номер: 154-27-12352 Количество на модель: 2
154-27-12352
2
18

Номер детали на чертеже:

18

Герметичное кольцо

Заводской номер: 198-30-16612 Количество на модель: 4
198-30-16612
4
19

Номер детали на чертеже:

19

Кольцо

Заводской номер: 170-27-12340 Количество на модель: 4
170-27-12340
4
20

Номер детали на чертеже:

20

Опора (цепной шестерни)

Заводской номер: 154-27-12334 Количество на модель: 2
154-27-12334
2
21

Номер детали на чертеже:

21

Распорная втулка

Заводской номер: 154-27-12341 Количество на модель: 2
154-27-12341
2
22

Номер детали на чертеже:

22

Фиксирующий штифт

Заводской номер: 04020-01638 Количество на модель: 2
04020-01638
2
23

Номер детали на чертеже:

23

Pin dowel

Заводской номер: 175-27-32510 Количество на модель: 2
175-27-32510
2
24

Номер детали на чертеже:

24

Прокладка

Заводской номер: 154-27-12424 Количество на модель: 2
154-27-12424
2
25

Номер детали на чертеже:

25

Гайка

Заводской номер: 154-27-12412 Количество на модель: 2
154-27-12412
2
26

Номер детали на чертеже:

26

Прокладочная пластина

Заводской номер: 154-27-15240 Количество на модель: 2
154-27-15240
2
27

Номер детали на чертеже:

27

Замковая пластина

Заводской номер: 154-27-15250 Количество на модель: 2
154-27-15250
2
28

Номер детали на чертеже:

28

Болт

Заводской номер: 01010-51020 Количество на модель: 4
01010-51020
4
29

Номер детали на чертеже:

29

Кольцо

Заводской номер: 02892-03148 Количество на модель: 2
02892-03148
2
30

Номер детали на чертеже:

30

Крышка

Заводской номер: 154-27-12362 Количество на модель: 2
154-27-12362
2
31

Номер детали на чертеже:

31

Болт

Заводской номер: 01010-51640 Количество на модель: 12
01010-51640
12
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 01643-31645 Количество на модель: 14
01643-31645
14
