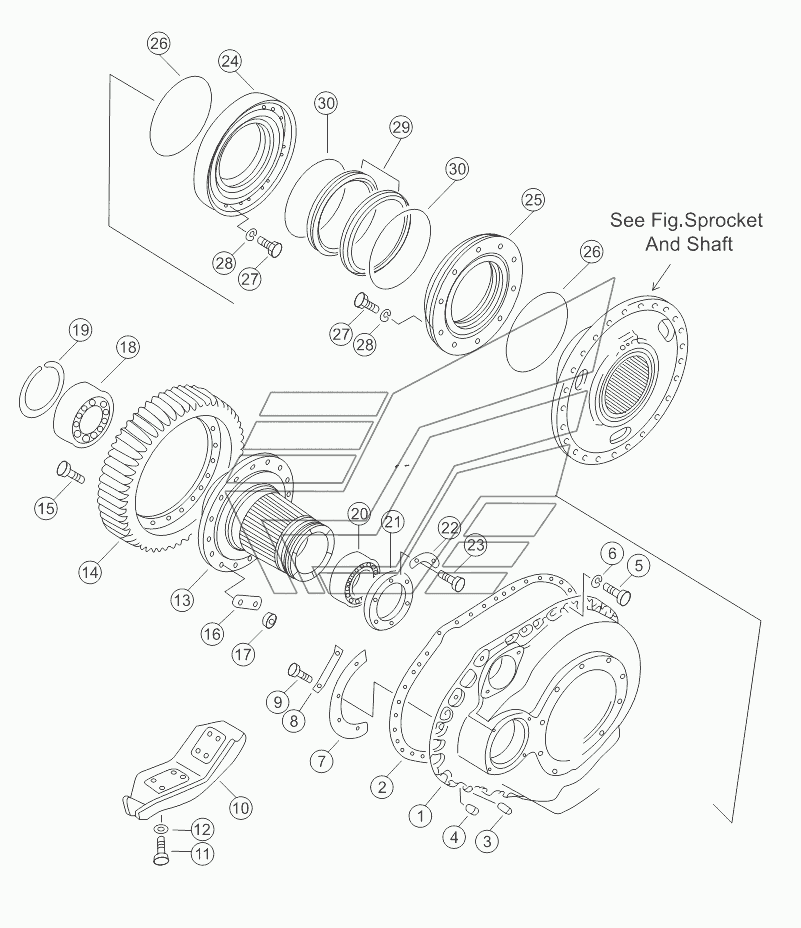

FINAL DRIVE CASE AND GEAR (2/2) SD22 (вариант). Каталог 2013г.

FINAL DRIVE CASE AND GEAR (1/2) SD22 (вариант) SPROCKET AND SHAFT SD22 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

1

2

3

4

5

6

7

8

9

10

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Конечная передача

Заводской номер: 154-27-11113 Количество на модель: 1

154-27-11113

1

1

Номер детали на чертеже:

1

Case final drive

Заводской номер: 154-27-11123 Количество на модель: 1

154-27-11123

1

2

Номер детали на чертеже:

2

Герметичная прокладка

Заводской номер: 154-27-11130 Количество на модель: 2

154-27-11130

2

3

Номер детали на чертеже:

3

Цилиндрический штифт

Заводской номер: 04020-01842 Количество на модель: 4

04020-01842

4

4

Номер детали на чертеже:

4

Plug, dustproof

Заводской номер: 07049-12018 Количество на модель: 4

07049-12018

4

5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-52050 Количество на модель: 62

01010-52050

62

6

Номер детали на чертеже:

6

Рессорная шайба

Заводской номер: 01602-22060 Количество на модель: 62

01602-22060

62

7

Номер детали на чертеже:

7

Пластина

Заводской номер: 154-27-11410 Количество на модель: 2

154-27-11410

2

8

Номер детали на чертеже:

8

Замковая пластина

Заводской номер: 175-27-31540 Количество на модель: 4

175-27-31540

4

9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51220 Количество на модель: 8

01010-51220

8

10

Номер детали на чертеже:

10

Защитная пластина

Заводской номер: 154-27-15110 Количество на модель: 1

154-27-15110

1

10

Номер детали на чертеже:

10

Guard

Заводской номер: 154-27-15120 Количество на модель: 1

154-27-15120

1

11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-52045 Количество на модель: 16

01010-52045

16

12

Номер детали на чертеже:

12

Шайба

Заводской номер: 01605-12040 Количество на модель: 16

01605-12040

16

13

Номер детали на чертеже:

13

Hob sprocket

Заводской номер: 154-27-12122 Количество на модель: 2

154-27-12122

2

13

Номер детали на чертеже:

13

Hub of gear

Заводской номер: 158-18-00002 Количество на модель: 2

158-18-00002

2

14

Номер детали на чертеже:

14

Большая шестерня (второй

Заводской номер: 154-27-12110 Количество на модель: 2

154-27-12110

2

15

Номер детали на чертеже:

15

Разряд

Заводской номер: 175-27-12181 Количество на модель: 32

175-27-12181

32

16

Номер детали на чертеже:

16

Болт

Заводской номер: 175-27-12190 Количество на модель: 16

175-27-12190

16

17

Номер детали на чертеже:

17

Замковая пластина

Заводской номер: 01582-12419 Количество на модель: 32

01582-12419

32

18

Номер детали на чертеже:

18

Гайка

Заводской номер: 150-09-13110 Количество на модель: 2

150-09-13110

2

19

Номер детали на чертеже:

19

Шариковый подшипник

Заводской номер: 04071-00250 Количество на модель: 2

04071-00250

2

20

Номер детали на чертеже:

20

Упорное кольцо

Заводской номер: 170-09-13250 Количество на модель: 2

170-09-13250

2

21

Номер детали на чертеже:

21

Двурядный шариковый

Заводской номер: 154-27-12560 Количество на модель: 2

154-27-12560

2

22

Номер детали на чертеже:

22

Подшипник

Заводской номер: 170-27-12210 Количество на модель: 6

170-27-12210

6

23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51440 Количество на модель: 12

01010-51440

12

24

Номер детали на чертеже:

24

Замковая шайба

Заводской номер: 154-27-12152 Количество на модель: 2

154-27-12152

2

25

Номер детали на чертеже:

25

Болт

Заводской номер: 154-27-12162 Количество на модель: 2

154-27-12162

2

26

Номер детали на чертеже:

26

O-ring

Заводской номер: 07000-15410 Количество на модель: 4

07000-15410

4

27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-51230 Количество на модель: 40

01010-51230

40

28

Номер детали на чертеже:

28

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 40

01602-21236

40

29

Номер детали на чертеже:

29

Рессорная шайба

Заводской номер: 170-27-12513 Количество на модель: 4

170-27-12513

4

30

Номер детали на чертеже:

30

Герметичное кольцо

Заводской номер: 170-27-12520 Количество на модель: 4

170-27-12520

4

31

Номер детали на чертеже:

31

Приставная втулка

Заводской номер: 158-18-01000 Количество на модель: 2

158-18-01000

2
