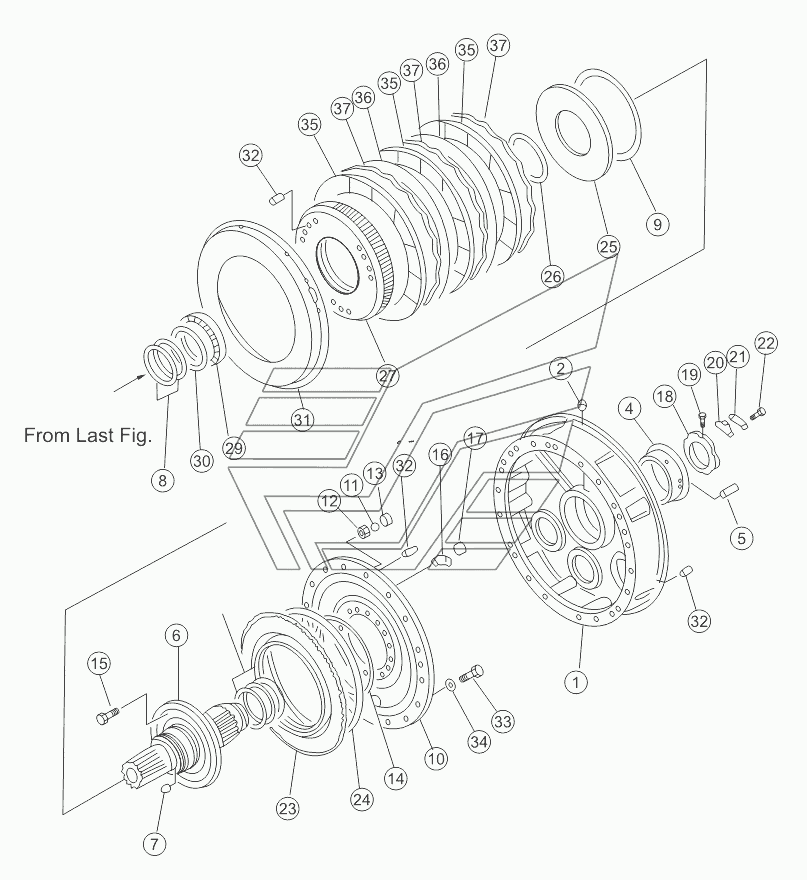

TRANSMISSION GEAR AND SHAFT (3/3) SD22 (вариант). Каталог 2013г.

TRANSMISSION GEAR AND SHAFT (2/3) SD22 (вариант) TRANSMISSION OUTPUT DEVICE SD22 (вариант)

Вид отображения:

Детали справа

По ширине экрана

Масштаб

Исходный размер Вместить изображение

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус

Заводской номер: 154-15-31130 Количество на модель: 1

В закладки

154-15-31130

1

2

Номер детали на чертеже:

2

Винт

Заводской номер: 234-15-12780 Количество на модель: 3

В закладки

234-15-12780

3

4

Номер детали на чертеже:

4

Втулка

Заводской номер: 175-15-41310 Количество на модель: 1

В закладки

175-15-41310

1

5

Номер детали на чертеже:

5

Фиксирующий штифт

Заводской номер: 04020-00616 Количество на модель: 1

В закладки

04020-00616

1

6

Номер детали на чертеже:

6

Вал

Заводской номер: 155-15-12212 Количество на модель: 1

В закладки

155-15-12212

1

7

Номер детали на чертеже:

7

Заглушка

Заводской номер: 145-14-11320 Количество на модель: 8

В закладки

145-14-11320

8

8

Номер детали на чертеже:

8

Герметичное кольцо

Заводской номер: 175-15-42850 Количество на модель: 5

В закладки

175-15-42850

5

9

Номер детали на чертеже:

9

Герметичное кольцо

Заводской номер: 154-15-22831 Количество на модель: 1

В закладки

154-15-22831

1

10

Номер детали на чертеже:

10

Гидроцилиндр

Заводской номер: 175-15-42412 Количество на модель: 1

В закладки

175-15-42412

1

11

Номер детали на чертеже:

11

Стальной шарик

Заводской номер: 04260-00952 Количество на модель: 2

В закладки

04260-00952

2

12

Номер детали на чертеже:

12

Чехол клапана

Заводской номер: 175-15-42971 Количество на модель: 2

В закладки

175-15-42971

2

13

Номер детали на чертеже:

13

Заглушка

Заводской номер: 234-15-12790 Количество на модель: 2

В закладки

234-15-12790

2

14

Номер детали на чертеже:

14

Кольцо

Заводской номер: 175-15-42430 Количество на модель: 1

В закладки

175-15-42430

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: 175-15-42230 Количество на модель: 16

В закладки

175-15-42230

16

16

Номер детали на чертеже:

16

Замковая пластина

Заводской номер: 175-15-42240 Количество на модель: 8

В закладки

175-15-42240

8

17

Номер детали на чертеже:

17

Гайка

Заводской номер: 01582-11210 Количество на модель: 16

В закладки

01582-11210

16

18

Номер детали на чертеже:

18

Nut

Заводской номер: 234-21-12180 Количество на модель: 1

В закладки

234-21-12180

1

19

Номер детали на чертеже:

19

Штифт

Заводской номер: 175-15-42220 Количество на модель: 1

В закладки

175-15-42220

1

20

Номер детали на чертеже:

20

Прокладочная пластина

Заводской номер: 234-21-12190 Количество на модель: 1

В закладки

234-21-12190

1

21

Номер детали на чертеже:

21

Замковая пластина

Заводской номер: 234-21-12210 Количество на модель: 1

В закладки

234-21-12210

1

22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-50814 Количество на модель: 2

В закладки

01010-50814

2

23

Номер детали на чертеже:

23

Поршень

Заводской номер: 154-15-22742 Количество на модель: 1

В закладки

154-15-22742

1

24

Номер детали на чертеже:

24

Герметичное кольцо

Заводской номер: 154-15-22821 Количество на модель: 1

В закладки

154-15-22821

1

25

Номер детали на чертеже:

25

Рессора

Заводской номер: 175-15-42180 Количество на модель: 1

В закладки

175-15-42180

1

26

Номер детали на чертеже:

26

Открытое кольцо

Заводской номер: 04070-00130 Количество на модель: 1

В закладки

04070-00130

1

27

Номер детали на чертеже:

27

Шестерня

Заводской номер: 155-15-12371 Количество на модель: 1

В закладки

155-15-12371

1

29

Номер детали на чертеже:

29

Bear

Заводской номер: GB276-61924 Количество на модель: 1

В закладки

GB276-61924

1

30

Номер детали на чертеже:

30

Стопорное кольцо

Заводской номер: 130-09-16780 Количество на модель: 1

В закладки

130-09-16780

1

31

Номер детали на чертеже:

31

Барабан

Заводской номер: 155-15-12420 Количество на модель: 1

В закладки

155-15-12420

1

32

Номер детали на чертеже:

32

Фиксирующий штифт

Заводской номер: 04020-01228 Количество на модель: 12

В закладки

04020-01228

12

33

Номер детали на чертеже:

33

Болт

Заводской номер: 01010-51230 Количество на модель: 12

В закладки

01010-51230

12

34

Номер детали на чертеже:

34

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 12

В закладки

01602-21236

12

35

Номер детали на чертеже:

35

Фрикционный диск

Заводской номер: 154-15-12715 Количество на модель: 3

В закладки

154-15-12715

3

36

Номер детали на чертеже:

36

Зубчатая пластина

Заводской номер: 281-15-12720 Количество на модель: 2

В закладки

281-15-12720

2

37

Номер детали на чертеже:

37

Волнистая пружина

Заводской номер: 175-15-42890 Количество на модель: 3

В закладки

175-15-42890

3
