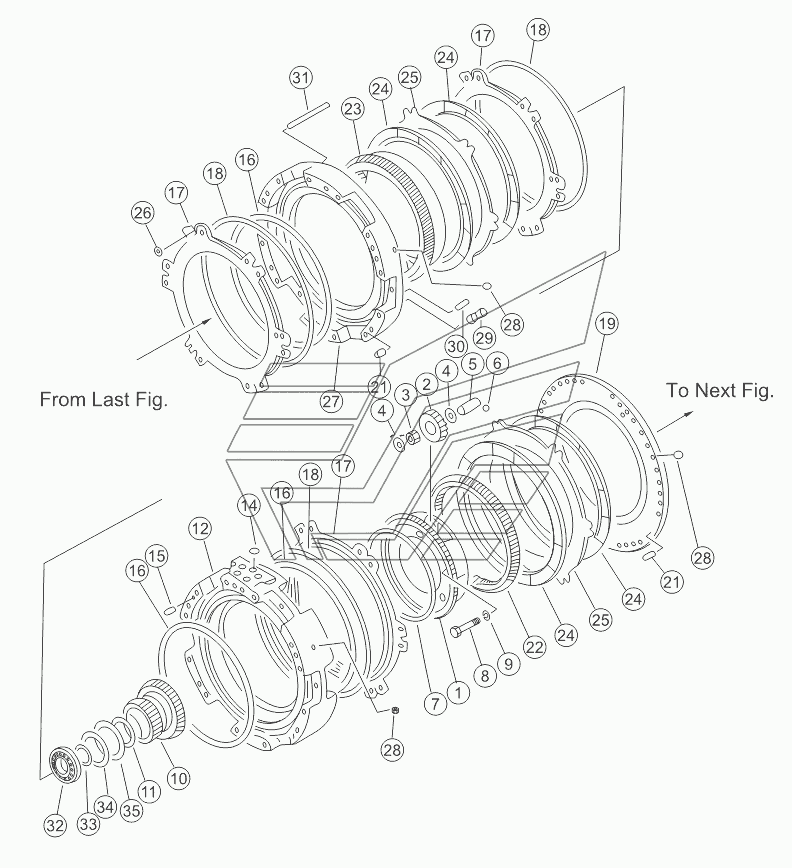

TRANSMISSION GEAR AND SHAFT (2/3) SD22 (вариант). Каталог 2013г.

TRANSMISSION GEAR AND SHAFT (1/3) SD22 (вариант) TRANSMISSION GEAR AND SHAFT (3/3) SD22 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

14

15

16

17

18

19

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Каретка сателлитов

Заводской номер: 155-15-12363 Количество на модель: 1

155-15-12363

1

2

Номер детали на чертеже:

2

Шестерня

Заводской номер: 154-15-32490 Количество на модель: 3

154-15-32490

3

3

Номер детали на чертеже:

3

Bearing

Заводской номер: 06007-K384732 Количество на модель: 3

06007-K384732

3

4

Номер детали на чертеже:

4

Стопорная шайба

Заводской номер: 09233-03820 Количество на модель: 6

09233-03820

6

5

Номер детали на чертеже:

5

Вал

Заводской номер: 155-15-12551 Количество на модель: 3

155-15-12551

3

6

Номер детали на чертеже:

6

Стальной шарик

Заводской номер: 04260-00635 Количество на модель: 3

04260-00635

3

7

Номер детали на чертеже:

7

Стопорное кольцо

Заводской номер: 175-15-42670 Количество на модель: 1

175-15-42670

1

8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51470 Количество на модель: 6

01010-51470

6

9

Номер детали на чертеже:

9

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 6

01602-21442

6

10

Номер детали на чертеже:

10

Шестерня

Заводской номер: 154-15-32130 Количество на модель: 1

154-15-32130

1

11

Номер детали на чертеже:

11

Открытое кольцо

Заводской номер: 04064-08530 Количество на модель: 1

04064-08530

1

12

Номер детали на чертеже:

12

Гидроцилиндр

Заводской номер: 155-15-11152 Количество на модель: 1

155-15-11152

1

14

Номер детали на чертеже:

14

Кольцо круглого сечения

Заводской номер: 07000-73022 Количество на модель: 5

07000-73022

5

15

Номер детали на чертеже:

15

Фиксирующий штифт

Заводской номер: 04020-01228 Количество на модель: 2

04020-01228

2

16

Номер детали на чертеже:

16

Герметичное кольцо

Заводской номер: 155-15-12820 Количество на модель: 3

155-15-12820

3

17

Номер детали на чертеже:

17

Поршень

Заводской номер: 155-15-12880 Количество на модель: 3

155-15-12880

3

18

Номер детали на чертеже:

18

Герметичное кольцо

Заводской номер: 154-15-22811 Количество на модель: 3

154-15-22811

3

19

Номер детали на чертеже:

19

Прокладочная пластина

Заводской номер: 154-15-21140 Количество на модель: 1

154-15-21140

1

21

Номер детали на чертеже:

21

Фиксирующий штифт

Заводской номер: 175-15-31210 Количество на модель: 4

175-15-31210

4

22

Номер детали на чертеже:

22

Шестерня

Заводской номер: 155-15-12650 Количество на модель: 1

155-15-12650

1

23

Номер детали на чертеже:

23

Шестерня

Заводской номер: 155-15-12632 Количество на модель: 1

155-15-12632

1

24

Номер детали на чертеже:

24

Фрикционный диск

Заводской номер: 175-15-12713 Количество на модель: 4

175-15-12713

4

25

Номер детали на чертеже:

25

Прокладочная пластина

Заводской номер: 175-15-42721 Количество на модель: 2

175-15-42721

2

26

Номер детали на чертеже:

26

Рессора (в форме шайбы)

Заводской номер: 175-15-42880 Количество на модель: 30

175-15-42880

30

27

Номер детали на чертеже:

27

Гидроцилиндр

Заводской номер: 154-15-31160 Количество на модель: 1

154-15-31160

1

28

Номер детали на чертеже:

28

Заглушка

Заводской номер: 145-14-11320 Количество на модель: 6

145-14-11320

6

29

Номер детали на чертеже:

29

Втулка

Заводской номер: 09231-01430 Количество на модель: 12

09231-01430

12

30

Номер детали на чертеже:

30

Рессора

Заводской номер: 154-15-22760 Количество на модель: 24

154-15-22760

24

31

Номер детали на чертеже:

31

Штифт

Заводской номер: 155-15-12770 Количество на модель: 6

155-15-12770

6

32

Номер детали на чертеже:

32

Cylindrical roller bearing

Заводской номер: GB283-NU212C4 Количество на модель: 1

GB283-NU212C4

1

33

Номер детали на чертеже:

33

Открытое кольцо

Заводской номер: 04064-06020 Количество на модель: 1

04064-06020

1

34

Номер детали на чертеже:

34

Маслоотбойный щиток

Заводской номер: 175-15-42340 Количество на модель: 1

175-15-42340

1

35

Номер детали на чертеже:

35

Стопорное кольцо

Заводской номер: 130-09-15740 Количество на модель: 1

130-09-15740

1
