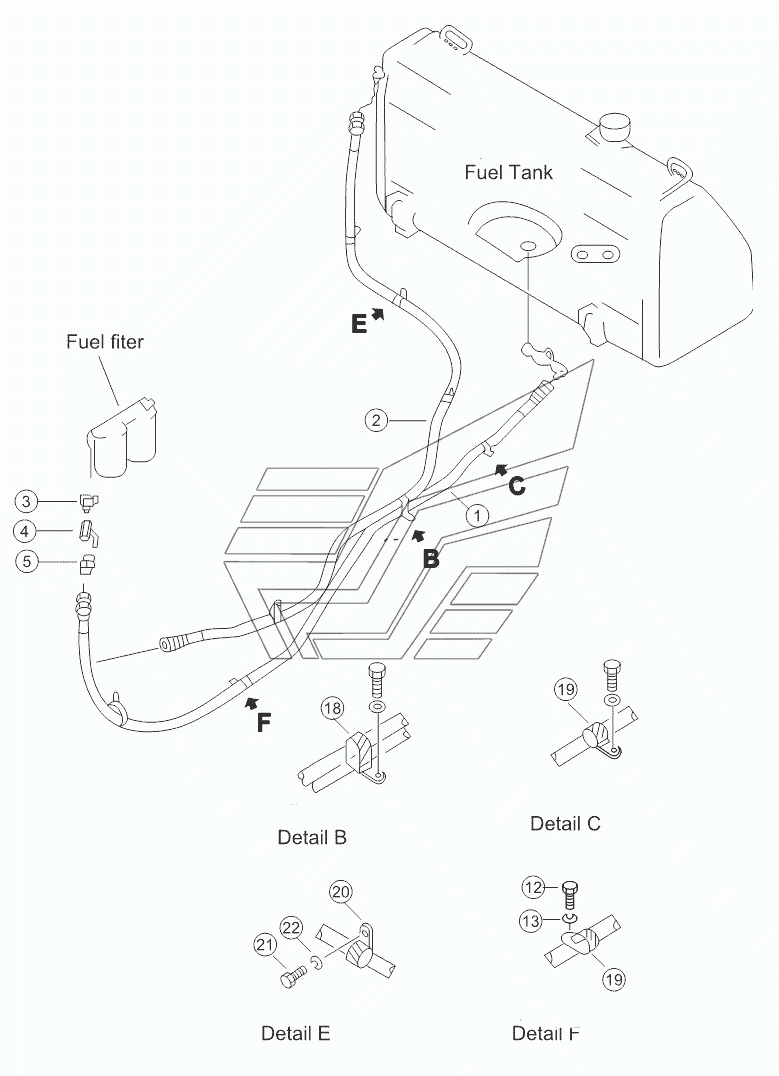

FUEL PIPING (FOR ENGINE NT855) SD22 (вариант). Каталог 2013г.

FUEL TANK SD22 (вариант) FUEL PIPING (FOR ENGINE WD12) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
12
13
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Впускная масляная труба

Заводской номер: 23Y-04-30000 Количество на модель: 1
23Y-04-30000
1
2

Номер детали на чертеже:

2

Возвратная масляная труба

Заводской номер: 23Y-04-20000 Количество на модель: 1
23Y-04-20000
1
3

Номер детали на чертеже:

3

Nipple

Заводской номер: 23Y-04-00007 Количество на модель: 1
23Y-04-00007
1
4

Номер детали на чертеже:

4

Клапан

Заводской номер: 07700-40460 Количество на модель: 1
07700-40460
1
5

Номер детали на чертеже:

5

Nipple

Заводской номер: 23Y-04-00008 Количество на модель: 1
23Y-04-00008
1
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51220 Количество на модель: 3
01010-51220
3
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01643-31232 Количество на модель: 10
01643-31232
10
18

Номер детали на чертеже:

18

Зажим

Заводской номер: 23Y-04-60000 Количество на модель: 2
23Y-04-60000
2
19

Номер детали на чертеже:

19

Wire clip

Заводской номер: 08036-12514 Количество на модель: 4
08036-12514
4
20

Номер детали на чертеже:

20

Зажим трубы

Заводской номер: 23Y-04-10000 Количество на модель: 2
23Y-04-10000
2
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51020 Количество на модель: 2
01010-51020
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
