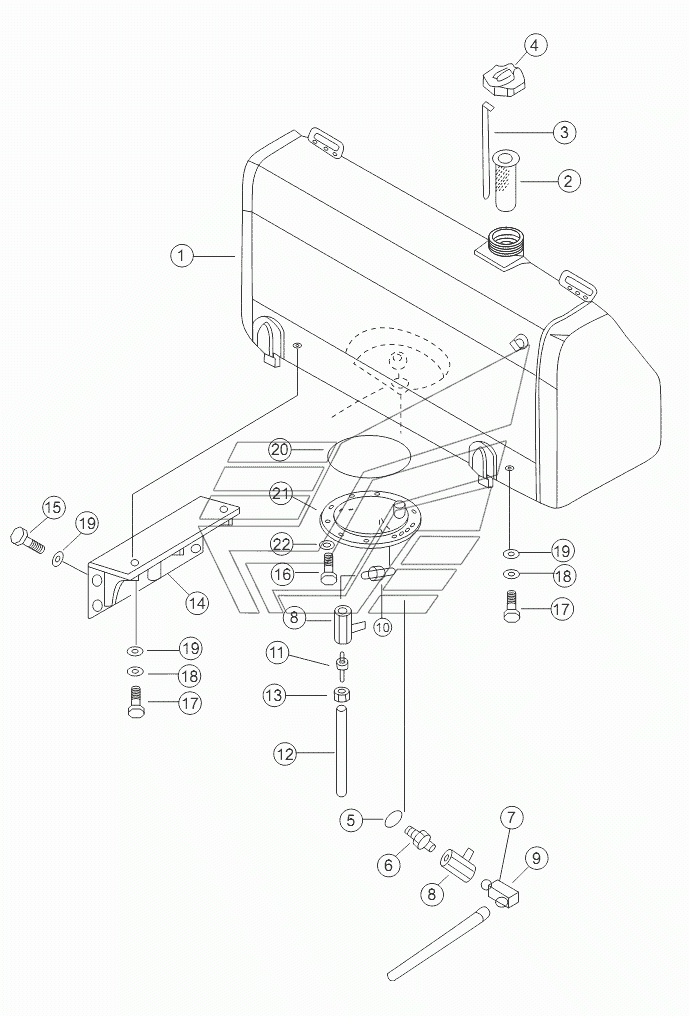

FUEL TANK SD22 (вариант). Каталог 2013г.

FAN SD22 (вариант) FUEL PIPING (FOR ENGINE NT855) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
6
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Fuel tank

Заводской номер: 23Y-04B-01000 Количество на модель: 1
23Y-04B-01000
1
1

Номер детали на чертеже:

1

Fuel tank

Заводской номер: 17S-04H-01000 Количество на модель: 1
17S-04H-01000
1
2

Номер детали на чертеже:

2

Фильтровальная сетка

Заводской номер: 07056-18416 Количество на модель: 1
07056-18416
1
3

Номер детали на чертеже:

3

Oil dipstick

Заводской номер: 23Y-04B-00001 Количество на модель: 1
23Y-04B-00001
1
4

Номер детали на чертеже:

4

Cap fuel tank

Заводской номер: 16Y-04C-02000 Количество на модель: 1
16Y-04C-02000
1
5

Номер детали на чертеже:

5

O-ring

Заводской номер: 07002-12434 Количество на модель: 1
07002-12434
1
6

Номер детали на чертеже:

6

Штуцер

Заводской номер: 23Y-04-00006 Количество на модель: 1
23Y-04-00006
1
8

Номер детали на чертеже:

8

Клапан

Заводской номер: 07700-40460 Количество на модель: 3
07700-40460
3
9

Номер детали на чертеже:

9

Elbow

Заводской номер: 23Y-04-00004 Количество на модель: 1
23Y-04-00004
1
9

Номер детали на чертеже:

9

Заглушка

Заводской номер: 07042-20108 Количество на модель: 1
07042-20108
1
10

Номер детали на чертеже:

10

Штуцер

Заводской номер: 23Y-04-00003 Количество на модель: 1
23Y-04-00003
1
11

Номер детали на чертеже:

11

Штуцер

Заводской номер: 23Y-04-00002 Количество на модель: 1
23Y-04-00002
1
12

Номер детали на чертеже:

12

Рукав

Заводской номер: 07270-01265 Количество на модель: 1
07270-01265
1
13

Номер детали на чертеже:

13

Зажим рукава

Заводской номер: 07280-01210 Количество на модель: 1
07280-01210
1
14

Номер детали на чертеже:

14

Скоба

Заводской номер: 23Y-04-40000 Количество на модель: 1
23Y-04-40000
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-52045 Количество на модель: 6
01010-52045
6
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51230 Количество на модель: 6
01010-51230
6
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-52050 Количество на модель: 4
01010-52050
4
18

Номер детали на чертеже:

18

Рессорная шайба

Заводской номер: 01602-22060 Количество на модель: 4
01602-22060
4
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01643-32060 Количество на модель: 10
01643-32060
10
20

Номер детали на чертеже:

20

O-ring

Заводской номер: 07000-15150 Количество на модель: 1
07000-15150
1
21

Номер детали на чертеже:

21

Крышка

Заводской номер: 23Y-04-00005 Количество на модель: 1
23Y-04-00005
1
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 01643-31232 Количество на модель: 6
01643-31232
6
