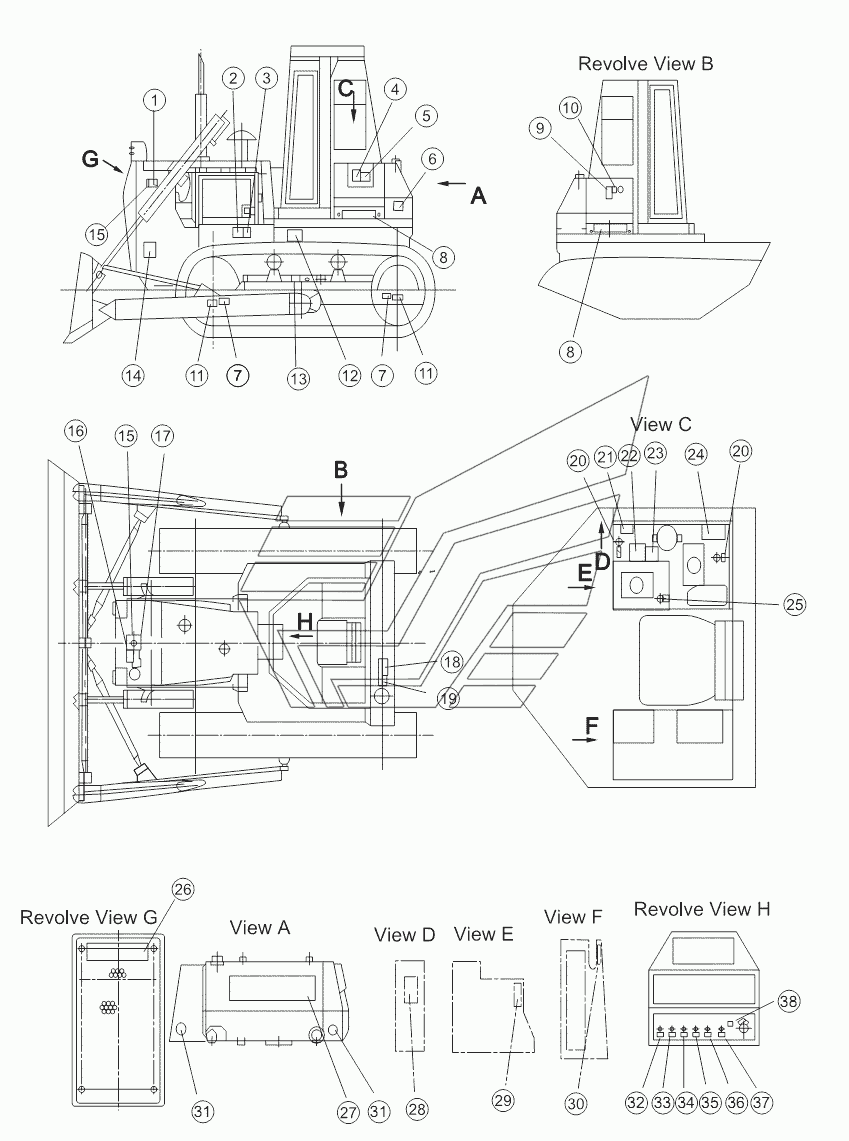

MARKS AND PLATES SD22 (вариант). Каталог 2013г.

FRAME, ROPS SD22 (вариант) PEDAL SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Фирменная этикетка

Заводской номер: 09962-00100 Количество на модель: 1
09962-00100
1
2

Номер детали на чертеже:

2

Plate

Заводской номер: 09667-10880 Количество на модель: 1
09667-10880
1
3

Номер детали на чертеже:

3

Plate

Заводской номер: 09817-00880 Количество на модель: 1
09817-00880
1
4

Номер детали на чертеже:

4

Plate

Заводской номер: 09664-01000 Количество на модель: 1
09664-01000
1
5

Номер детали на чертеже:

5

Plate

Заводской номер: 09808-01000 Количество на модель: 1
09808-01000
1
6

Номер детали на чертеже:

6

Маркировка обслуживания

Заводской номер: 09961-00100 Количество на модель: 1
09961-00100
1
7

Номер детали на чертеже:

7

Label plate

Заводской номер: 09960-02001 Количество на модель: 2
09960-02001
2
8

Номер детали на чертеже:

8

Label plate

Заводской номер: 23Y-90B-00001 Количество на модель: 2
23Y-90B-00001
2
8

Номер детали на чертеже:

8

Заводская табличка

Заводской номер: 158-90-00001 Количество на модель: 1
158-90-00001
1
8

Номер детали на чертеже:

8

Label plate

Заводской номер: 17S-90H-00001 Количество на модель: 1
17S-90H-00001
1
9

Номер детали на чертеже:

9

Plate

Заводской номер: 09669-00003 Количество на модель: 1
09669-00003
1
10

Номер детали на чертеже:

10

Инструкция по эксплуатации рабочего гидробака

Заводской номер: 09965-00100 Количество на модель: 1
09965-00100
1
11

Номер детали на чертеже:

11

Шильдик

Заводской номер: 09960-01001 Количество на модель: 4
09960-01001
4
12

Номер детали на чертеже:

12

Plate

Заводской номер: 09963-00100 Количество на модель: 1
09963-00100
1
13

Номер детали на чертеже:

13

Предохранительная табличка регулировки гусеничной ленты

Заводской номер: 09657-00100 Количество на модель: 2
09657-00100
2
14

Номер детали на чертеже:

14

Plate

Заводской номер: 09806-00880 Количество на модель: 2
09806-00880
2
15

Номер детали на чертеже:

15

Заклепка

Заводской номер: 04418-03060 Количество на модель: 8
04418-03060
8
16

Номер детали на чертеже:

16

Plate

Заводской номер: 09669-00001 Количество на модель: 1
09669-00001
1
17

Номер детали на чертеже:

17

Маркировка радиатора

Заводской номер: 09966-00100 Количество на модель: 1
09966-00100
1
18

Номер детали на чертеже:

18

Инструкция по эксплуатации рабочего топливного бака

Заводской номер: 09656-90080 Количество на модель: 1
09656-90080
1
19

Номер детали на чертеже:

19

Plate

Заводской номер: 09669-00002 Количество на модель: 1
09669-00002
1
20

Номер детали на чертеже:

20

Логотип SHANTUI

Заводской номер: 10Y-90B-00002 Количество на модель: 2
10Y-90B-00002
2
21

Номер детали на чертеже:

21

Plate

Заводской номер: 09658-00100 Количество на модель: 1
09658-00100
1
22

Номер детали на чертеже:

22

Маркировка управления куном

Заводской номер: 09670-00001 Количество на модель: 1
09670-00001
1
22

Номер детали на чертеже:

22

Plate

Заводской номер: 09670-00003 Количество на модель: 1
09670-00003
1
23

Номер детали на чертеже:

23

Маркировка управления рыхлителем

Заводской номер: 09671-31683 Количество на модель: 1
09671-31683
1
23

Номер детали на чертеже:

23

Plate

Заводской номер: 09671-35468 Количество на модель: 1
09671-35468
1
24

Номер детали на чертеже:

24

Заводская табличка

Заводской номер: 09967-00100 Количество на модель: 1
09967-00100
1
25

Номер детали на чертеже:

25

Label plate

Заводской номер: 09679-02002 Количество на модель: 1
09679-02002
1
26

Номер детали на чертеже:

26

Label plate

Заводской номер: 09690-10630 Количество на модель: 1
09690-10630
1
27

Номер детали на чертеже:

27

Label plate

Заводской номер: 09690-01000 Количество на модель: 1
09690-01000
1
28

Номер детали на чертеже:

28

Plate

Заводской номер: 09802-01000 Количество на модель: 1
09802-01000
1
29

Номер детали на чертеже:

29

Plate

Заводской номер: 09685-00001 Количество на модель: 1
09685-00001
1
30

Номер детали на чертеже:

30

Маркировка рычага переключения скорости

Заводской номер: 09685-00002 Количество на модель: 1
09685-00002
1
31

Номер детали на чертеже:

31

Label plate

Заводской номер: 22Y-90C-00002 Количество на модель: 1
22Y-90C-00002
1
32

Номер детали на чертеже:

32

Label plate

Заводской номер: 10Y-90B-00007 Количество на модель: 1
10Y-90B-00007
1
33

Номер детали на чертеже:

33

Label plate

Заводской номер: 10Y-90B-00006 Количество на модель: 1
10Y-90B-00006
1
34

Номер детали на чертеже:

34

Label plate

Заводской номер: 10Y-90B-00005 Количество на модель: 1
10Y-90B-00005
1
35

Номер детали на чертеже:

35

Label plate

Заводской номер: 135-90-00004 Количество на модель: 1
135-90-00004
1
36

Номер детали на чертеже:

36

Label plate

Заводской номер: 16Y-90C-00006 Количество на модель: 1
16Y-90C-00006
1
37

Номер детали на чертеже:

37

Шильдик

Заводской номер: 16Y-90C-00005 Количество на модель: 1
16Y-90C-00005
1
38

Номер детали на чертеже:

38

Label plate

Заводской номер: 17Y-90B-00002 Количество на модель: 1
17Y-90B-00002
1
