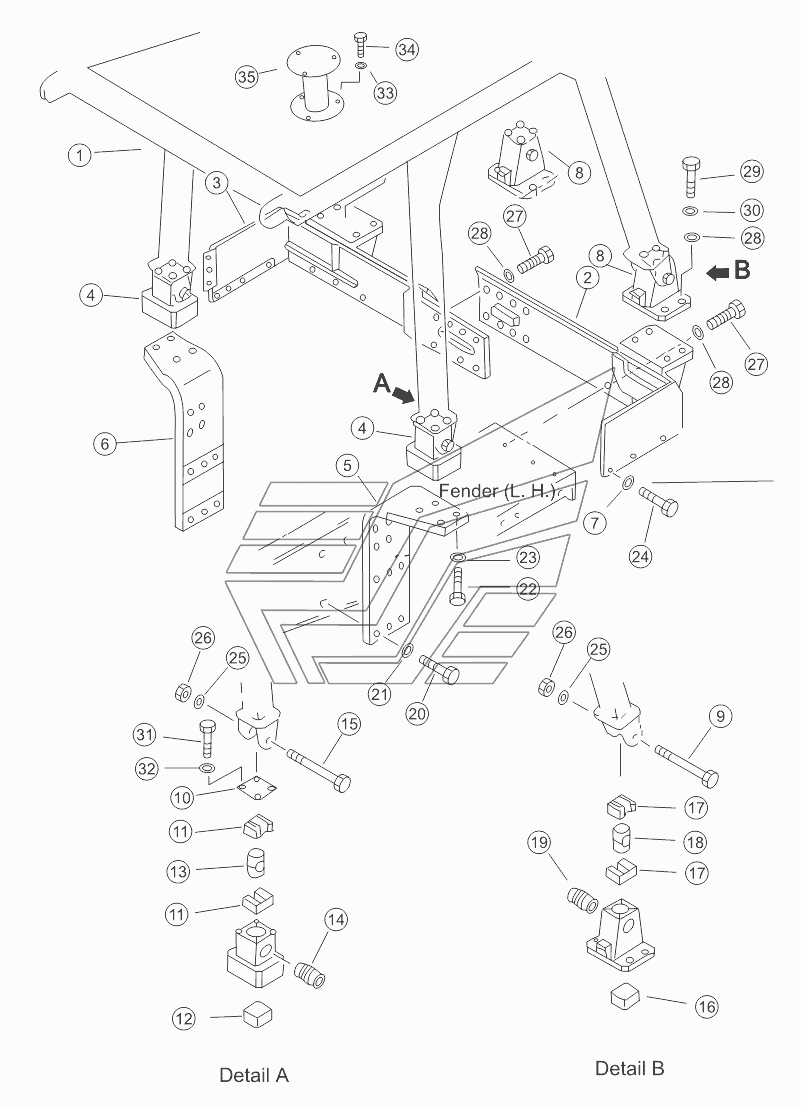

FRAME, ROPS SD22 (вариант). Каталог 2013г.

CAB (FOR ROPS) SD22 (вариант) MARKS AND PLATES SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame,rops

Заводской номер: 17S-59H-01000 Количество на модель: 1
17S-59H-01000
1
2

Номер детали на чертеже:

2

Bracket L.H.

Заводской номер: 23Y-59C-02000 Количество на модель: 1
23Y-59C-02000
1
3

Номер детали на чертеже:

3

Bracket R.H.

Заводской номер: 23Y-59C-03000 Количество на модель: 1
23Y-59C-03000
1
4

Номер детали на чертеже:

4

Bracket

Заводской номер: 23Y-59C-07000 Количество на модель: 2
23Y-59C-07000
2
5

Номер детали на чертеже:

5

Bracket L.H.

Заводской номер: 23Y-59C-04000 Количество на модель: 1
23Y-59C-04000
1
6

Номер детали на чертеже:

6

Bracket R.H.

Заводской номер: 23Y-59C-05000 Количество на модель: 1
23Y-59C-05000
1
7

Номер детали на чертеже:

7

Washer

Заводской номер: 21T-54-16150 Количество на модель: 6
21T-54-16150
6
8

Номер детали на чертеже:

8

Rear bracket

Заводской номер: 23Y-59C-06000 Количество на модель: 2
23Y-59C-06000
2
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 23Y-57-00046 Количество на модель: 2
23Y-57-00046
2
10

Номер детали на чертеже:

10

Пластина

Заводской номер: 195-56-11320 Количество на модель: 2
195-56-11320
2
11

Номер детали на чертеже:

11

Резина

Заводской номер: 154-54-42220 Количество на модель: 4
154-54-42220
4
12

Номер детали на чертеже:

12

Bracket

Заводской номер: 23Y-59C-00002 Количество на модель: 2
23Y-59C-00002
2
13

Номер детали на чертеже:

13

Block

Заводской номер: 154-54-45490 Количество на модель: 2
154-54-45490
2
14

Номер детали на чертеже:

14

Ring

Заводской номер: 154-54-45510 Количество на модель: 2
154-54-45510
2
15

Номер детали на чертеже:

15

Болт

Заводской номер: 175-978-5210 Количество на модель: 2
175-978-5210
2
16

Номер детали на чертеже:

16

Bracket

Заводской номер: 23Y-59C-00001 Количество на модель: 2
23Y-59C-00001
2
17

Номер детали на чертеже:

17

Амортизационная прокладка

Заводской номер: 23Y-57-00037 Количество на модель: 4
23Y-57-00037
4
18

Номер детали на чертеже:

18

Гнездо

Заводской номер: 23Y-57-00041 Количество на модель: 2
23Y-57-00041
2
19

Номер детали на чертеже:

19

Болт

Заводской номер: 23Y-57-00038 Количество на модель: 2
23Y-57-00038
2
20

Номер детали на чертеже:

20

Болт

Заводской номер: 01010-82075 Количество на модель: 12
01010-82075
12
21

Номер детали на чертеже:

21

Шайба

Заводской номер: 01643-32060 Количество на модель: 12
01643-32060
12
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01011-83010 Количество на модель: 8
01011-83010
8
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01643-33080 Количество на модель: 8
01643-33080
8
24

Номер детали на чертеже:

24

Болт

Заводской номер: 01010-81655 Количество на модель: 6
01010-81655
6
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 01643-32780 Количество на модель: 4
01643-32780
4
26

Номер детали на чертеже:

26

Гайка

Заводской номер: 01580-12722 Количество на модель: 4
01580-12722
4
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-82465 Количество на модель: 12
01010-82465
12
28

Номер детали на чертеже:

28

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 20
01643-32460
20
29

Номер детали на чертеже:

29

Bolt

Заводской номер: 01010-52470 Количество на модель: 8
01010-52470
8
30

Номер детали на чертеже:

30

Шайба

Заводской номер: 01602-22472 Количество на модель: 8
01602-22472
8
31

Номер детали на чертеже:

31

Заглушка

Заводской номер: 01010-81230 Количество на модель: 8
01010-81230
8
32

Номер детали на чертеже:

32

Шайба

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 01643-31032 Количество на модель: 3
01643-31032
3
34

Номер детали на чертеже:

34

Болт

Заводской номер: 01010-51035 Количество на модель: 3
01010-51035
3
35

Номер детали на чертеже:

35

Bracket

Заводской номер: 17S-56H-05000 Количество на модель: 1
17S-56H-05000
1
