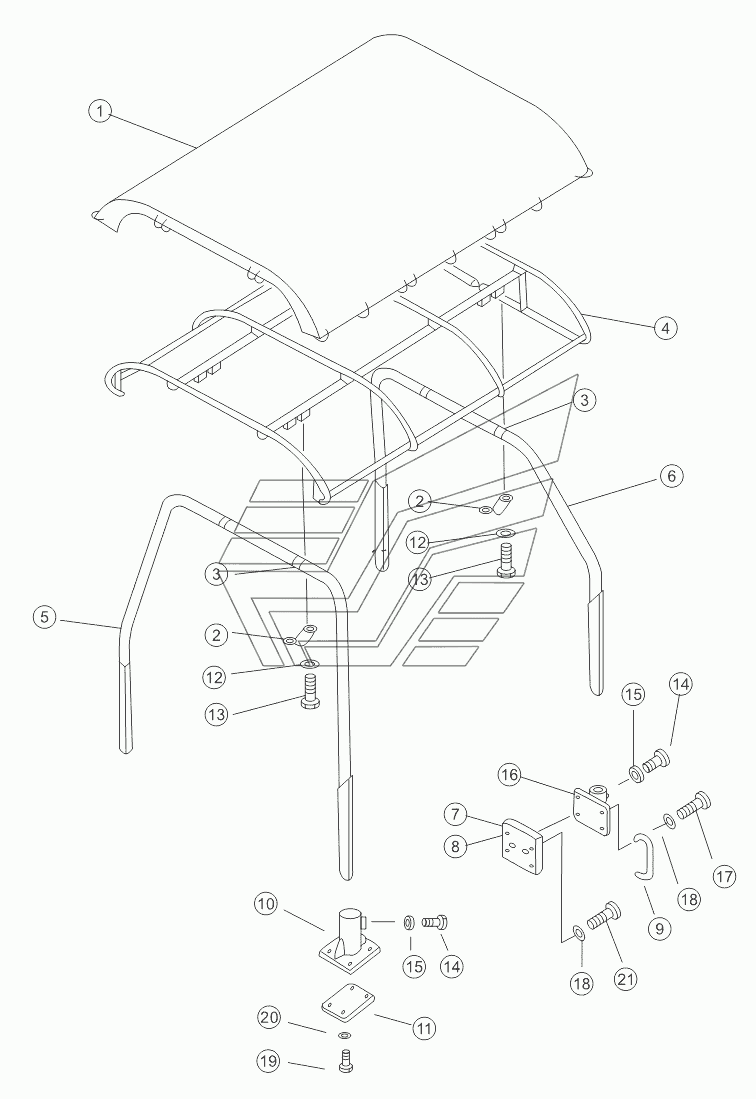

CANOPY, CANVAS SD22 (вариант). Каталог 2013г.

SEAT AND INSTALLATION SD22 (вариант) CAB ASSEMBLY SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Sheet

Заводской номер: 154-906-4191 Количество на модель: 1
154-906-4191
1
2

Номер детали на чертеже:

2

Clamp

Заводской номер: 154-906-4160 Количество на модель: 5
154-906-4160
5
3

Номер детали на чертеже:

3

Cushion

Заводской номер: 154-906-4170 Количество на модель: 5
154-906-4170
5
4

Номер детали на чертеже:

4

Canopy assy

Заводской номер: 154-906-4110 Количество на модель: 1
154-906-4110
1
5

Номер детали на чертеже:

5

Front lever

Заводской номер: 23Y-55B-03000 Количество на модель: 1
23Y-55B-03000
1
6

Номер детали на чертеже:

6

Rear lever

Заводской номер: 23Y-55B-04000 Количество на модель: 1
23Y-55B-04000
1
7

Номер детали на чертеже:

7

Plate

Заводской номер: 23Y-55B-01000 Количество на модель: 1
23Y-55B-01000
1
8

Номер детали на чертеже:

8

Plate

Заводской номер: 23Y-55B-02000 Количество на модель: 1
23Y-55B-02000
1
9

Номер детали на чертеже:

9

Ручка

Заводской номер: 154-54-22990 Количество на модель: 2
154-54-22990
2
10

Номер детали на чертеже:

10

Bracket front

Заводской номер: 154-906-4140 Количество на модель: 2
154-906-4140
2
11

Номер детали на чертеже:

11

Sheet

Заводской номер: 154-906-4180 Количество на модель: 2
154-906-4180
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51435 Количество на модель: 10
01010-51435
10
13

Номер детали на чертеже:

13

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 10
01643-31445
10
14

Номер детали на чертеже:

14

Bolt

Заводской номер: 01016-51450 Количество на модель: 8
01016-51450
8
15

Номер детали на чертеже:

15

Nut

Заводской номер: 01580-11411 Количество на модель: 8
01580-11411
8
16

Номер детали на чертеже:

16

Bracket rear

Заводской номер: 09470-06425 Количество на модель: 2
09470-06425
2
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 01010-51855 Количество на модель: 4
01010-51855
4
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 01643-31845 Количество на модель: 4
01643-31845
4
19

Номер детали на чертеже:

19

Bolt

Заводской номер: 01010-52460 Количество на модель: 12
01010-52460
12
20

Номер детали на чертеже:

20

Уплотнительная шайба

Заводской номер: 01643-32460 Количество на модель: 12
01643-32460
12
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51845 Количество на модель: 4
01010-51845
4
