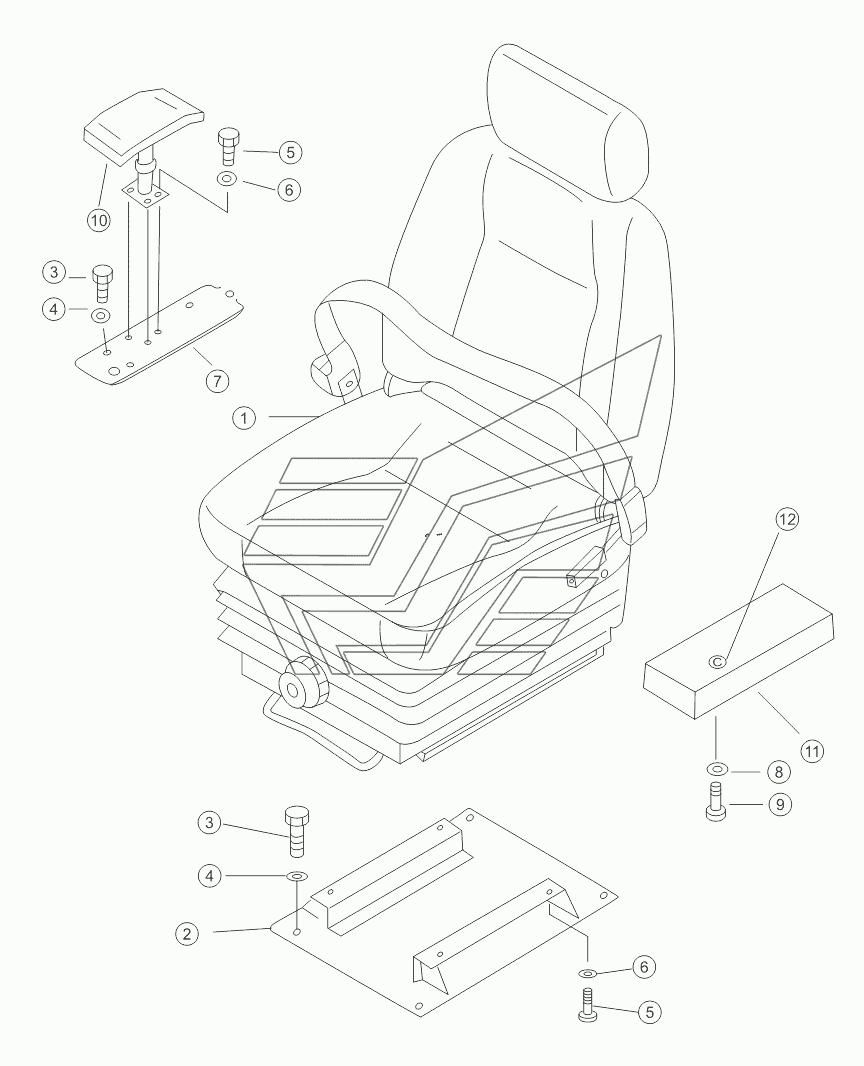

SEAT AND INSTALLATION SD22 (вариант). Каталог 2013г.

CAB ELECTRICAL SYSTEM SD22 (вариант) CANOPY, CANVAS SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Seat

Заводской номер: 23Y-53B-20000 Количество на модель: 1
23Y-53B-20000
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 23Y-53B-01000 Количество на модель: 1
23Y-53B-01000
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51225 Количество на модель: 8
01010-51225
8
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 01643-31232 Количество на модель: 8
01643-31232
8
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-50825 Количество на модель: 4
01010-50825
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01643-30823 Количество на модель: 4
01643-30823
4
7

Номер детали на чертеже:

7

Plate

Заводской номер: 23Y-53B-03000 Количество на модель: 1
23Y-53B-03000
1
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01643-31032 Количество на модель: 3
01643-31032
3
9

Номер детали на чертеже:

9

Болт

Заводской номер: 01010-51025 Количество на модель: 3
01010-51025
3
10

Номер детали на чертеже:

10

Armrest

Заводской номер: 122-51-17000 Количество на модель: 1
122-51-17000
1
11

Номер детали на чертеже:

11

Arm rest

Заводской номер: 23Y-53B-02000 Количество на модель: 1
23Y-53B-02000
1
12

Номер детали на чертеже:

12

Гайка

Заводской номер: 01580-01008 Количество на модель: 2
01580-01008
2
