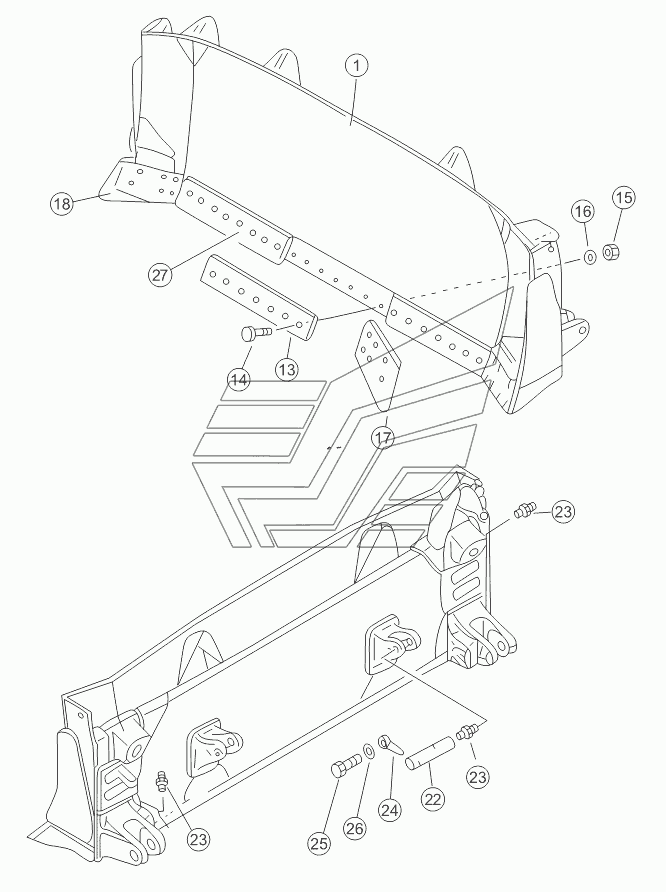

U-BLADE ASS'Y SD22 (вариант). Каталог 2013г.

U-BLADE SD22 (вариант) PUNCHER SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

U-blade

Заводской номер: T220.72.1 Количество на модель: 1
T220.72.1
1
13

Номер детали на чертеже:

13

Blade

Заводской номер: T220.72-1 Количество на модель: 1
T220.72-1
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 154-70-11143 Количество на модель: 33
154-70-11143
33
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 154-70-22270 Количество на модель: 33
154-70-22270
33
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 01643-31845 Количество на модель: 33
01643-31845
33
17

Номер детали на чертеже:

17

Левый резец

Заводской номер: 150-70-21356 Количество на модель: 1
150-70-21356
1
18

Номер детали на чертеже:

18

Правый резец

Заводской номер: 150-70-21346 Количество на модель: 1
150-70-21346
1
22

Номер детали на чертеже:

22

Вал

Заводской номер: 154-71-22511 Количество на модель: 2
154-71-22511
2
23

Номер детали на чертеже:

23

Масленка

Заводской номер: 07020-01021 Количество на модель: 6
07020-01021
6
24

Номер детали на чертеже:

24

Штифт

Заводской номер: 195-71-11520 Количество на модель: 2
195-71-11520
2
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-51435 Количество на модель: 2
01010-51435
2
26

Номер детали на чертеже:

26

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 2
01643-31445
2
27

Номер детали на чертеже:

27

Blade

Заводской номер: T220.72-2 Количество на модель: 2
T220.72-2
2
U-BLADE SD22 (вариант) PUNCHER SD22 (вариант)
