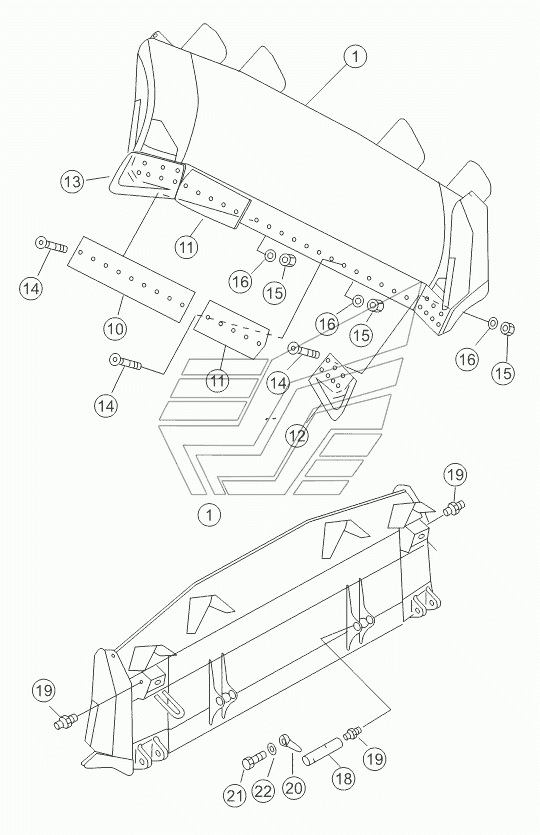

U-BLADE SD22 (вариант). Каталог 2013г.

BLADE SD22 (вариант) U-BLADE ASS'Y SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

У-образный отвал

Заводской номер: 23Y-82-01000 Количество на модель: 1
23Y-82-01000
1
10

Номер детали на чертеже:

10

Режущая пластина

Заводской номер: 154-70-11314 Количество на модель: 1
154-70-11314
1
11

Номер детали на чертеже:

11

Режущая пластина

Заводской номер: 23Y-82-00001 Количество на модель: 2
23Y-82-00001
2
12

Номер детали на чертеже:

12

Левый резец

Заводской номер: 175-71-22272 Количество на модель: 1
175-71-22272
1
13

Номер детали на чертеже:

13

Правый резец

Заводской номер: 175-71-22282 Количество на модель: 1
175-71-22282
1
14

Номер детали на чертеже:

14

Болт

Заводской номер: 154-70-11143 Количество на модель: 32
154-70-11143
32
15

Номер детали на чертеже:

15

Гайка

Заводской номер: 154-70-22270 Количество на модель: 32
154-70-22270
32
16

Номер детали на чертеже:

16

Washer

Заводской номер: 01643-51845 Количество на модель: 32
01643-51845
32
18

Номер детали на чертеже:

18

Вал

Заводской номер: 154-71-22511 Количество на модель: 2
154-71-22511
2
19

Номер детали на чертеже:

19

Масленка

Заводской номер: 07020-01021 Количество на модель: 4
07020-01021
4
20

Номер детали на чертеже:

20

Штифт

Заводской номер: 195-71-11520 Количество на модель: 2
195-71-11520
2
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51435 Количество на модель: 2
01010-51435
2
22

Номер детали на чертеже:

22

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 2
01643-31445
2
BLADE SD22 (вариант) U-BLADE ASS'Y SD22 (вариант)
