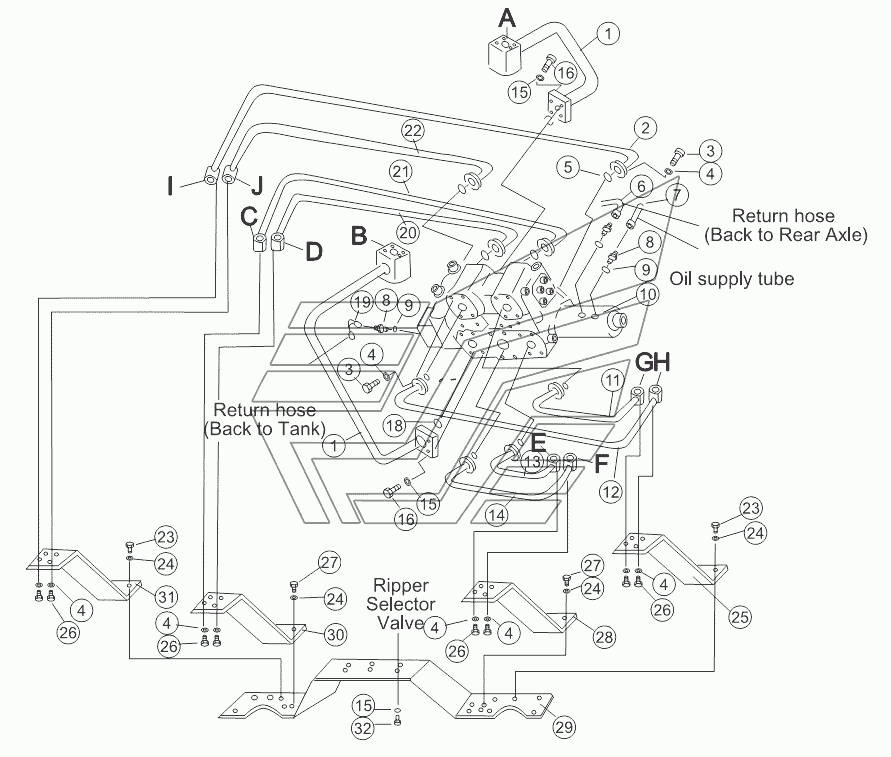

SINGLE GROUSER HYDRAULIC PIPING (4/5) SD22 (вариант). Каталог 2013г.

SINGLE GROUSER HYDRAULIC PIPING (3/5) SD22 (вариант) SINGLE GROUSER HYDRAULIC PIPING (5/5) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: 23Y-89-12600 Количество на модель: 2
23Y-89-12600
2
2

Номер детали на чертеже:

2

Труба

Заводской номер: 23Y-89-12700 Количество на модель: 1
23Y-89-12700
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-50830 Количество на модель: 32
01010-50830
32
4

Номер детали на чертеже:

4

Шайба

Заводской номер: 01602-20825 Количество на модель: 64
01602-20825
64
5

Номер детали на чертеже:

5

Кольцо

Заводской номер: 07000-13025 Количество на модель: 8
07000-13025
8
6

Номер детали на чертеже:

6

Труба

Заводской номер: 07102-20322 Количество на модель: 2
07102-20322
2
7

Номер детали на чертеже:

7

Hose

Заводской номер: 07112-00322 Количество на модель: 1
07112-00322
1
8

Номер детали на чертеже:

8

Штуцер трубы

Заводской номер: 23Y-89-10007 Количество на модель: 3
23Y-89-10007
3
9

Номер детали на чертеже:

9

Washer

Заводской номер: JB1002-16 Количество на модель: 3
JB1002-16
3
10

Номер детали на чертеже:

10

Селекторный клапан

Заводской номер: 23Y-89-13400 Количество на модель: 1
23Y-89-13400
1
11

Номер детали на чертеже:

11

Труба

Заводской номер: 23Y-89-11300 Количество на модель: 1
23Y-89-11300
1
12

Номер детали на чертеже:

12

Труба

Заводской номер: 23Y-89-11400 Количество на модель: 1
23Y-89-11400
1
13

Номер детали на чертеже:

13

Труба

Заводской номер: 23Y-89-11200 Количество на модель: 1
23Y-89-11200
1
14

Номер детали на чертеже:

14

Труба

Заводской номер: 23Y-89-11100 Количество на модель: 1
23Y-89-11100
1
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 01602-21030 Количество на модель: 22
01602-21030
22
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51035 Количество на модель: 16
01010-51035
16
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: 07000-13032 Количество на модель: 4
07000-13032
4
19

Номер детали на чертеже:

19

Hose

Заводской номер: 07102-20323 Количество на модель: 1
07102-20323
1
20

Номер детали на чертеже:

20

Труба

Заводской номер: 23Y-89-13200 Количество на модель: 1
23Y-89-13200
1
21

Номер детали на чертеже:

21

Труба

Заводской номер: 23Y-89-13300 Количество на модель: 1
23Y-89-13300
1
22

Номер детали на чертеже:

22

Труба

Заводской номер: 23Y-89-12800 Количество на модель: 1
23Y-89-12800
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51250 Количество на модель: 6
01010-51250
6
24

Номер детали на чертеже:

24

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 18
01602-21236
18
25

Номер детали на чертеже:

25

Держатель

Заводской номер: 23Y-89-11600 Количество на модель: 1
23Y-89-11600
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-50825 Количество на модель: 16
01010-50825
16
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-51240 Количество на модель: 8
01010-51240
8
28

Номер детали на чертеже:

28

Держатель

Заводской номер: 23Y-89-11500 Количество на модель: 1
23Y-89-11500
1
29

Номер детали на чертеже:

29

Держатель

Заводской номер: 23Y-89-13100 Количество на модель: 1
23Y-89-13100
1
30

Номер детали на чертеже:

30

Держатель

Заводской номер: 23Y-89-12900 Количество на модель: 1
23Y-89-12900
1
31

Номер детали на чертеже:

31

Держатель

Заводской номер: 23Y-89-13000 Количество на модель: 1
23Y-89-13000
1
32

Номер детали на чертеже:

32

Болт

Заводской номер: 01010-51025 Количество на модель: 6
01010-51025
6
SINGLE GROUSER HYDRAULIC PIPING (3/5) SD22 (вариант) SINGLE GROUSER HYDRAULIC PIPING (5/5) SD22 (вариант)
