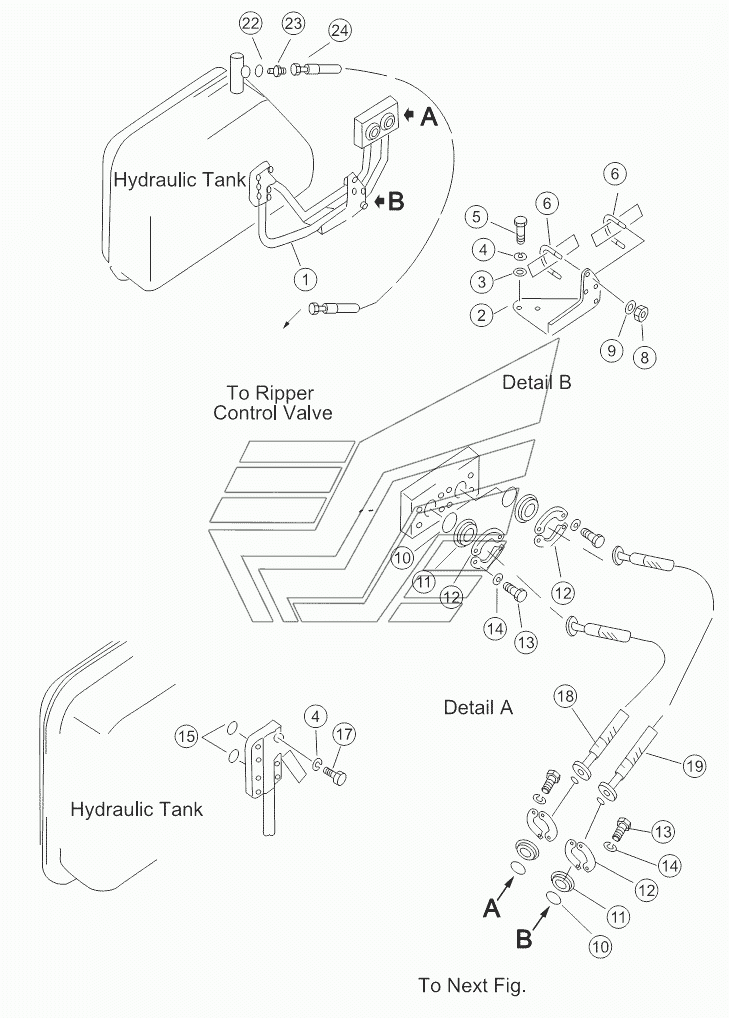

SINGLE GROUSER HYDRAULIC PIPING (3/5) SD22 (вариант). Каталог 2013г.

SINGLE GROUSER HYDRAULIC PIPING (2/5) SD22 (вариант) SINGLE GROUSER HYDRAULIC PIPING (4/5) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: 23Y-89-10600 Количество на модель: 1
23Y-89-10600
1
2

Номер детали на чертеже:

2

Держатель

Заводской номер: 23Y-63-05000 Количество на модель: 1
23Y-63-05000
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
4

Номер детали на чертеже:

4

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 10
01602-21236
10
5

Номер детали на чертеже:

5

Болт

Заводской номер: 01010-51240 Количество на модель: 2
01010-51240
2
6

Номер детали на чертеже:

6

Зажим трубы

Заводской номер: 07283-23450 Количество на модель: 2
07283-23450
2
8

Номер детали на чертеже:

8

Гайка

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
10

Номер детали на чертеже:

10

Кольцо

Заводской номер: 07000-13032 Количество на модель: 4
07000-13032
4
11

Номер детали на чертеже:

11

Сплошная крышка

Заводской номер: 07378-11000 Количество на модель: 4
07378-11000
4
12

Номер детали на чертеже:

12

Разъемный фланец

Заводской номер: 07371-31049 Количество на модель: 8
07371-31049
8
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51030 Количество на модель: 16
01010-51030
16
14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01602-21030 Количество на модель: 16
01602-21030
16
15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 07000-13048 Количество на модель: 2
07000-13048
2
17

Номер детали на чертеже:

17

Болт

Заводской номер: 01010-51270 Количество на модель: 7
01010-51270
7
18

Номер детали на чертеже:

18

Рукав

Заводской номер: 07114-01006 Количество на модель: 1
07114-01006
1
19

Номер детали на чертеже:

19

Труба

Заводской номер: 07114-01007 Количество на модель: 1
07114-01007
1
22

Номер детали на чертеже:

22

O-ring

Заводской номер: 07002-12034 Количество на модель: 1
07002-12034
1
23

Номер детали на чертеже:

23

Штуцер

Заводской номер: 07230-20315 Количество на модель: 1
07230-20315
1
24

Номер детали на чертеже:

24

Hose

Заводской номер: 07102-20323 Количество на модель: 1
07102-20323
1
