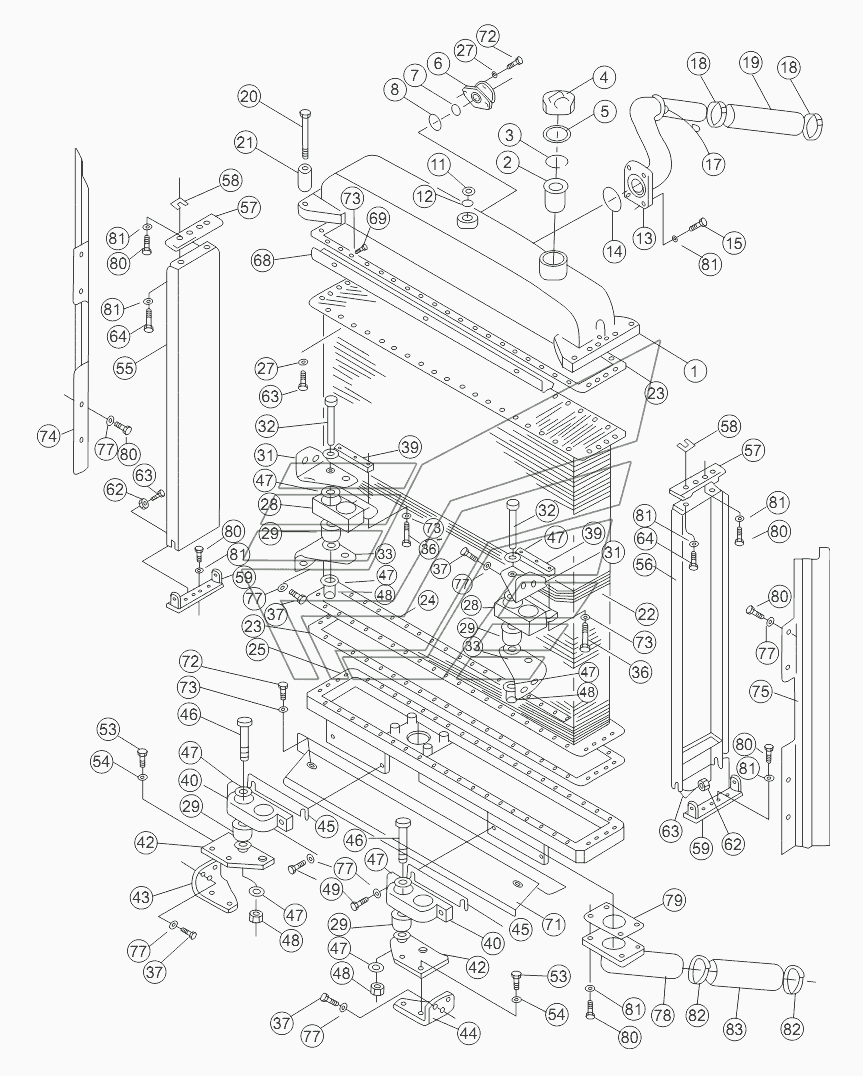

RADIATOR (FOR ENGINE NT855) SD22 (вариант). Каталог 2013г.

TRANSFER CASE PART SD22 (вариант) RADIATOR (FOR ENGINE WD12) SD22 (вариант)

Вид отображения:

Детали справа

По ширине экрана

158-03-A0000

23Y-03B-00000

22M-03-00000

1

1

2

3

4

5

6

6

7

7

8

11

12

13

14

15

17

18

19

20

21

22

22

23

23

24

24

25

25

27

28

28

29

29

31

32

33

36

37

39

39

40

40

42

43

44

45

45

46

47

48

49

53

54

55

55

56

56

57

57

58

59

59

62

62

63

64

68

69

71

71

72

73

74

74

75

75

77

78

79

80

81

82

83

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Radiator and piping

Заводской номер: 158-03-A0000 Количество на модель: 1

158-03-A0000

1

Номер детали на чертеже:

Radiator assembly

Заводской номер: 23Y-03B-00000 Количество на модель: 1

23Y-03B-00000

1

Номер детали на чертеже:

Radiator assembly

Заводской номер: 22M-03-00000 Количество на модель: 1

22M-03-00000

1

1

Номер детали на чертеже:

1

Tank upper

Заводской номер: 22M-03-80700 Количество на модель: 1

22M-03-80700

1

1

Номер детали на чертеже:

1

Верхний бак

Заводской номер: 154-03-11117 Количество на модель: 1

154-03-11117

1

2

Номер детали на чертеже:

2

Фильтр

Заводской номер: 07056-00048 Количество на модель: 1

07056-00048

1

3

Номер детали на чертеже:

3

Стопорное кольцо

Заводской номер: 07057-03271 Количество на модель: 1

07057-03271

1

4

Номер детали на чертеже:

4

Крышка бака

Заводской номер: 07053-10000 Количество на модель: 1

07053-10000

1

5

Номер детали на чертеже:

5

Gasket

Заводской номер: 07053-00002 Количество на модель: 1

07053-00002

1

6

Номер детали на чертеже:

6

Pressure valve

Заводской номер: 22M-03-81000 Количество на модель: 1

22M-03-81000

1

6

Номер детали на чертеже:

6

Нагнетательный клапан

Заводской номер: 154-03-11682 Количество на модель: 1

154-03-11682

1

7

Номер детали на чертеже:

7

Filter screen

Заводской номер: 22M-03-80800 Количество на модель: 1

22M-03-80800

1

7

Номер детали на чертеже:

7

Фильтровальная сетка

Заводской номер: 175-03-32570 Количество на модель: 1

175-03-32570

1

8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 07000-13045 Количество на модель: 1

07000-13045

1

11

Номер детали на чертеже:

11

Заглушка

Заводской номер: 07040-13618 Количество на модель: 1

07040-13618

1

12

Номер детали на чертеже:

12

Кольцо

Заводской номер: 07002-43634 Количество на модель: 1

07002-43634

1

13

Номер детали на чертеже:

13

Труба

Заводской номер: 154-03-11565 Количество на модель: 1

154-03-11565

1

14

Номер детали на чертеже:

14

Кольцо

Заводской номер: 07000-12070 Количество на модель: 1

07000-12070

1

15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51240 Количество на модель: 4

01010-51240

4

17

Номер детали на чертеже:

17

Заглушка

Заводской номер: 07042-20108 Количество на модель: 1

07042-20108

1

18

Номер детали на чертеже:

18

Зажим

Заводской номер: 07281-00809 Количество на модель: 2

07281-00809

2

19

Номер детали на чертеже:

19

Рукав

Заводской номер: 154-03-11574 Количество на модель: 1

154-03-11574

1

20

Номер детали на чертеже:

20

Bolt

Заводской номер: 01011-51640 Количество на модель: 4

01011-51640

4

21

Номер детали на чертеже:

21

Распорная втулка

Заводской номер: 154-03-13240 Количество на модель: 4

154-03-13240

4

22

Номер детали на чертеже:

22

Core

Заводской номер: 22M-03-80500 Количество на модель: 1

22M-03-80500

1

22

Номер детали на чертеже:

22

Сердечник

Заводской номер: 154-03-21132 Количество на модель: 1

154-03-21132

1

23

Номер детали на чертеже:

23

Gobbet

Заводской номер: 22M-03-80004 Количество на модель: 2

22M-03-80004

2

23

Номер детали на чертеже:

23

Уплотнительная прокладка

Заводской номер: 154-03-11143 Количество на модель: 2

154-03-11143

2

24

Номер детали на чертеже:

24

Plate

Заводской номер: 22M-03-80005 Количество на модель: 3

22M-03-80005

3

24

Номер детали на чертеже:

24

Прокладочный лист

Заводской номер: 154-03-11151 Количество на модель: 4

154-03-11151

4

25

Номер детали на чертеже:

25

Tank louder

Заводской номер: 154-03-21123 Количество на модель: 1

154-03-21123

1

25

Номер детали на чертеже:

25

Tank louder

Заводской номер: 22M-03-80200 Количество на модель: 1

22M-03-80200

1

27

Номер детали на чертеже:

27

Шайба

Заводской номер: 01602-21030 Количество на модель: 94

01602-21030

94

28

Номер детали на чертеже:

28

Скоба

Заводской номер: 195-03-22530 Количество на модель: 2

195-03-22530

2

28

Номер детали на чертеже:

28

Support

Заводской номер: 22M-03-80410 Количество на модель: 2

22M-03-80410

2

29

Номер детали на чертеже:

29

Absorber

Заводской номер: 22M-03-80110 Количество на модель: 4

22M-03-80110

4

29

Номер детали на чертеже:

29

Амортизатор

Заводской номер: 195-03-22520 Количество на модель: 4

195-03-22520

4

31

Номер детали на чертеже:

31

Верхняя скоба

Заводской номер: 154-03-13160 Количество на модель: 2

154-03-13160

2

32

Номер детали на чертеже:

32

Болт

Заводской номер: 01091-52220 Количество на модель: 4

01091-52220

4

33

Номер детали на чертеже:

33

Нижняя скоба

Заводской номер: 154-03-13170 Количество на модель: 2

154-03-13170

2

36

Номер детали на чертеже:

36

Болт

Заводской номер: 01010-51075 Количество на модель: 6

01010-51075

6

37

Номер детали на чертеже:

37

Болт

Заводской номер: 01010-51230 Количество на модель: 15

01010-51230

15

39

Номер детали на чертеже:

39

Plate

Заводской номер: 22M-03-80003 Количество на модель: 2

22M-03-80003

2

39

Номер детали на чертеже:

39

Прижимная пластина

Заводской номер: 198-03-21530 Количество на модель: 2

198-03-21530

2

40

Номер детали на чертеже:

40

Support

Заводской номер: 22M-03-80101 Количество на модель: 2

22M-03-80101

2

40

Номер детали на чертеже:

40

Скоба

Заводской номер: 195-03-22540 Количество на модель: 2

195-03-22540

2

42

Номер детали на чертеже:

42

Bracket

Заводской номер: 154-03-13250 Количество на модель: 2

154-03-13250

2

43

Номер детали на чертеже:

43

Скоба (правая)

Заводской номер: 154-03-11973 Количество на модель: 1

154-03-11973

1

44

Номер детали на чертеже:

44

Скоба (левая)

Заводской номер: 154-03-11963 Количество на модель: 1

154-03-11963

1

45

Номер детали на чертеже:

45

Washer

Заводской номер: 22M-03-80001 Количество на модель: 1

22M-03-80001

1

45

Номер детали на чертеже:

45

Прокладка

Заводской номер: 195-03-22270 Количество на модель: 12

195-03-22270

12

46

Номер детали на чертеже:

46

Болт

Заводской номер: 01091-52205 Количество на модель: 4

01091-52205

4

47

Номер детали на чертеже:

47

Шайба

Заводской номер: 01643-32260 Количество на модель: 28

01643-32260

28

48

Номер детали на чертеже:

48

Гайка

Заводской номер: 01582-12218 Количество на модель: 8

01582-12218

8

49

Номер детали на чертеже:

49

Болт

Заводской номер: 01010-51245 Количество на модель: 4

01010-51245

4

53

Номер детали на чертеже:

53

Болт

Заводской номер: 01010-51435 Количество на модель: 4

01010-51435

4

54

Номер детали на чертеже:

54

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 4

01643-31445

4

55

Номер детали на чертеже:

55

Защитная камера (правая)

Заводской номер: 154-03-12842 Количество на модель: 1

154-03-12842

1

55

Номер детали на чертеже:

55

Baffle plate

Заводской номер: 22M-03-81100 Количество на модель: 1

22M-03-81100

1

56

Номер детали на чертеже:

56

Защитная камера (левая)

Заводской номер: 154-03-12823 Количество на модель: 1

154-03-12823

1

56

Номер детали на чертеже:

56

Baffle plate

Заводской номер: 22M-03-80900 Количество на модель: 1

22M-03-80900

1

57

Номер детали на чертеже:

57

Прокладка

Заводской номер: 154-03-13140 Количество на модель: 2

154-03-13140

2

57

Номер детали на чертеже:

57

Pad

Заводской номер: 22M-03-80600 Количество на модель: 2

22M-03-80600

2

58

Номер детали на чертеже:

58

Уплотнительная прокладка

Заводской номер: 154-03-11611 Количество на модель: 20

154-03-11611

20

59

Номер детали на чертеже:

59

Plate

Заводской номер: 22M-03-80300 Количество на модель: 2

22M-03-80300

2

59

Номер детали на чертеже:

59

Пластина

Заводской номер: 154-03-13150 Количество на модель: 2

154-03-13150

2

62

Номер детали на чертеже:

62

Bracket

Заводской номер: 22M-03-80002 Количество на модель: 4

22M-03-80002

4

62

Номер детали на чертеже:

62

Seal

Заводской номер: 195-03-22160 Количество на модель: 4

195-03-22160

4

63

Номер детали на чертеже:

63

Болт

Заводской номер: 01010-51030 Количество на модель: 84

01010-51030

84

64

Номер детали на чертеже:

64

Болт

Заводской номер: 01010-51250 Количество на модель: 4

01010-51250

4

68

Номер детали на чертеже:

68

Защитная насадка

Заводской номер: 154-03-12771 Количество на модель: 1

154-03-12771

1

69

Номер детали на чертеже:

69

Болт

Заводской номер: 01010-51020 Количество на модель: 9

01010-51020

9

71

Номер детали на чертеже:

71

Shield

Заводской номер: 23Y-03B-02000 Количество на модель: 1

23Y-03B-02000

1

71

Номер детали на чертеже:

71

Защитная насадка

Заводской номер: 158-03-02000 Количество на модель: 1

158-03-02000

1

72

Номер детали на чертеже:

72

Болт

Заводской номер: 01010-51025 Количество на модель: 12

01010-51025

12

73

Номер детали на чертеже:

73

Шайба

Заводской номер: 01643-31032 Количество на модель: 23

01643-31032

23

74

Номер детали на чертеже:

74

Guard

Заводской номер: 158-03-03000 Количество на модель: 1

158-03-03000

1

74

Номер детали на чертеже:

74

Защитная насадка

Заводской номер: 154-03-12792 Количество на модель: 1

154-03-12792

1

75

Номер детали на чертеже:

75

Shield

Заводской номер: 23Y-03B-01000 Количество на модель: 1

23Y-03B-01000

1

75

Номер детали на чертеже:

75

Защитная насадка

Заводской номер: 158-03-04000 Количество на модель: 1

158-03-04000

1

77

Номер детали на чертеже:

77

Шайба

Заводской номер: 01643-31232 Количество на модель: 32

01643-31232

32

78

Номер детали на чертеже:

78

Коленчатая труба

Заводской номер: 154-03-11587 Количество на модель: 1

154-03-11587

1

79

Номер детали на чертеже:

79

Gasket

Заводской номер: 195-03-11361 Количество на модель: 1

195-03-11361

1

80

Номер детали на чертеже:

80

Болт

Заводской номер: 01010-51235 Количество на модель: 36

01010-51235

36

81

Номер детали на чертеже:

81

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 42

01602-21236

42

82

Номер детали на чертеже:

82

Зажим

Заводской номер: 07281-00909 Количество на модель: 2

07281-00909

2

83

Номер детали на чертеже:

83

Рукав

Заводской номер: 154-03-11594 Количество на модель: 1

154-03-11594

1

TRANSFER CASE PART SD22 (вариант) RADIATOR (FOR ENGINE WD12) SD22 (вариант)

Вернуться в раздел каталога
