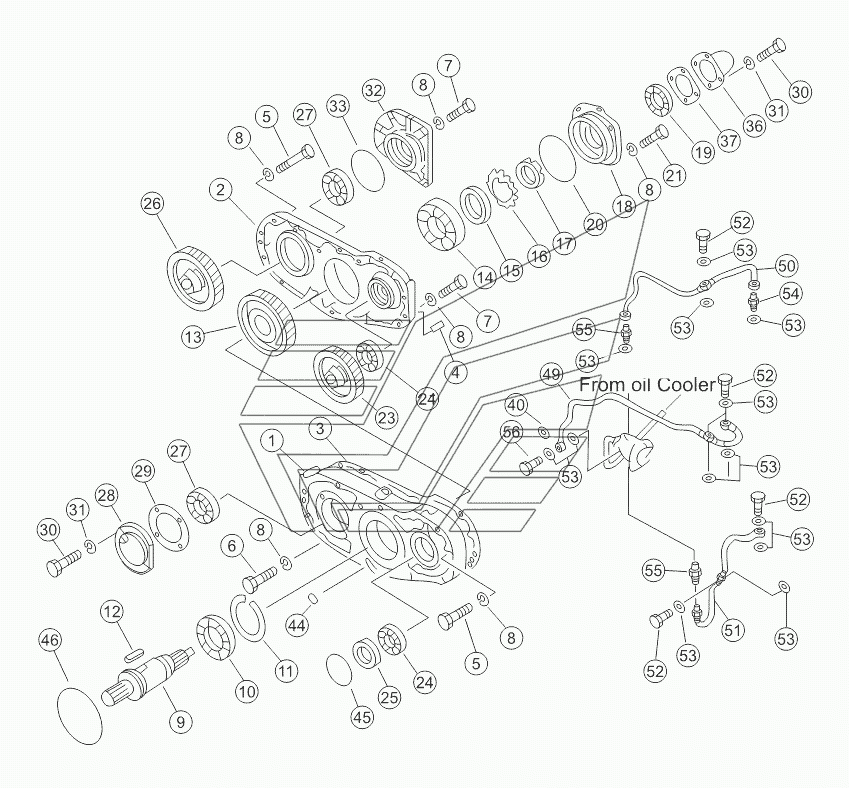

TRANSFER CASE PART SD22 (вариант). Каталог 2013г.

AIR CLEANER AND CAP (FOR ENGINE NT855) SD22 (вариант) RADIATOR (FOR ENGINE NT855) SD22 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

23

24

25

26

27

28

29

30

31

32

33

36

37

40

44

45

46

49

50

51

52

53

54

55

56

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Case

Заводской номер: 154-38-25110 Количество на модель: 1

154-38-25110

1

2

Номер детали на чертеже:

2

Раздаточная коробка

Заводской номер: 154-01-12121 Количество на модель: 1

154-01-12121

1

3

Номер детали на чертеже:

3

Уплотнительная прокладка

Заводской номер: 154-01-12130 Количество на модель: 1

154-01-12130

1

4

Номер детали на чертеже:

4

Фиксирующий штифт

Заводской номер: 04020-01024 Количество на модель: 2

04020-01024

2

5

Номер детали на чертеже:

5

Болт

Заводской номер: 01011-51205 Количество на модель: 13

01011-51205

13

6

Номер детали на чертеже:

6

Bolt

Заводской номер: 01010-81275 Количество на модель: 2

01010-81275

2

7

Номер детали на чертеже:

7

Болт

Заводской номер: 01010-51250 Количество на модель: 4

01010-51250

4

8

Номер детали на чертеже:

8

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 24

01602-21236

24

9

Номер детали на чертеже:

9

Вал

Заводской номер: 154-01-12220 Количество на модель: 1

154-01-12220

1

10

Номер детали на чертеже:

10

Шариковый подшипник

Заводской номер: 154-01-12280 Количество на модель: 1

154-01-12280

1

11

Номер детали на чертеже:

11

Стопорное кольцо

Заводской номер: 150-21-22180 Количество на модель: 1

150-21-22180

1

12

Номер детали на чертеже:

12

Запор

Заводской номер: 04000-02050 Количество на модель: 2

04000-02050

2

13

Номер детали на чертеже:

13

Шестерня

Заводской номер: 154-01-12230 Количество на модель: 1

154-01-12230

1

14

Номер детали на чертеже:

14

Deep groove ball bearings

Заводской номер: GB276-6314C4 Количество на модель: 1

GB276-6314C4

1

15

Номер детали на чертеже:

15

Кольцо

Заводской номер: 154-01-12240 Количество на модель: 1

154-01-12240

1

16

Номер детали на чертеже:

16

Стопорная шайба

Заводской номер: 01658-26823 Количество на модель: 1

01658-26823

1

17

Номер детали на чертеже:

17

Гайка

Заводской номер: 01530-06814 Количество на модель: 1

01530-06814

1

18

Номер детали на чертеже:

18

Крышка

Заводской номер: 154-01-12250 Количество на модель: 1

154-01-12250

1

19

Номер детали на чертеже:

19

Герметик

Заводской номер: 07012-00060 Количество на модель: 1

07012-00060

1

20

Номер детали на чертеже:

20

O-ring

Заводской номер: 07000-15150 Количество на модель: 1

07000-15150

1

21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-51230 Количество на модель: 4

01010-51230

4

23

Номер детали на чертеже:

23

Gear

Заводской номер: 154-38-25150 Количество на модель: 1

154-38-25150

1

24

Номер детали на чертеже:

24

Deep groove ball bearings

Заводской номер: GB276-6209C4 Количество на модель: 2

GB276-6209C4

2

25

Номер детали на чертеже:

25

Кольцо

Заводской номер: 154-01-12320 Количество на модель: 1

154-01-12320

1

26

Номер детали на чертеже:

26

Шестерня

Заводской номер: 154-01-12410 Количество на модель: 1

154-01-12410

1

27

Номер детали на чертеже:

27

Deep groove ball bearings

Заводской номер: GB276-6212C4 Количество на модель: 2

GB276-6212C4

2

28

Номер детали на чертеже:

28

Крышка

Заводской номер: 154-01-12420 Количество на модель: 1

154-01-12420

1

29

Номер детали на чертеже:

29

Уплотнительная прокладка

Заводской номер: 154-01-12430 Количество на модель: 1

154-01-12430

1

30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-51025 Количество на модель: 8

01010-51025

8

31

Номер детали на чертеже:

31

Шайба

Заводской номер: 01602-21030 Количество на модель: 8

01602-21030

8

32

Номер детали на чертеже:

32

Крышка подшипника

Заводской номер: 154-01-12440 Количество на модель: 1

154-01-12440

1

33

Номер детали на чертеже:

33

O-ring

Заводской номер: 07000-15130 Количество на модель: 1

07000-15130

1

36

Номер детали на чертеже:

36

Крышка

Заводской номер: 154-01-12260 Количество на модель: 1

154-01-12260

1

37

Номер детали на чертеже:

37

Уплотнительная прокладка

Заводской номер: 154-01-12270 Количество на модель: 1

154-01-12270

1

40

Номер детали на чертеже:

40

Зажим трубы

Заводской номер: 08036-10614 Количество на модель: 1

08036-10614

1

44

Номер детали на чертеже:

44

Кольцо

Заводской номер: 07000-13030 Количество на модель: 1

07000-13030

1

45

Номер детали на чертеже:

45

Кольцо круглого сечения

Заводской номер: 07000-12105 Количество на модель: 1

07000-12105

1

46

Номер детали на чертеже:

46

O-ring

Заводской номер: 07000-15195 Количество на модель: 1

07000-15195

1

49

Номер детали на чертеже:

49

Труба

Заводской номер: 154-01-12530 Количество на модель: 1

154-01-12530

1

50

Номер детали на чертеже:

50

Труба

Заводской номер: 154-01-12541 Количество на модель: 1

154-01-12541

1

51

Номер детали на чертеже:

51

Труба

Заводской номер: 154-01-12552 Количество на модель: 1

154-01-12552

1

52

Номер детали на чертеже:

52

Штуцер

Заводской номер: 6600-01-3860 Количество на модель: 5

6600-01-3860

5

53

Номер детали на чертеже:

53

Уплотнительная прокладка

Заводской номер: 07005-01012 Количество на модель: 15

07005-01012

15

54

Номер детали на чертеже:

54

Штуцер трубы

Заводской номер: 154-01-12520 Количество на модель: 1

154-01-12520

1

55

Номер детали на чертеже:

55

Nipple

Заводской номер: 07211-80610 Количество на модель: 2

07211-80610

2

56

Номер детали на чертеже:

56

Болт

Заводской номер: 01010-51220 Количество на модель: 1

01010-51220

1
