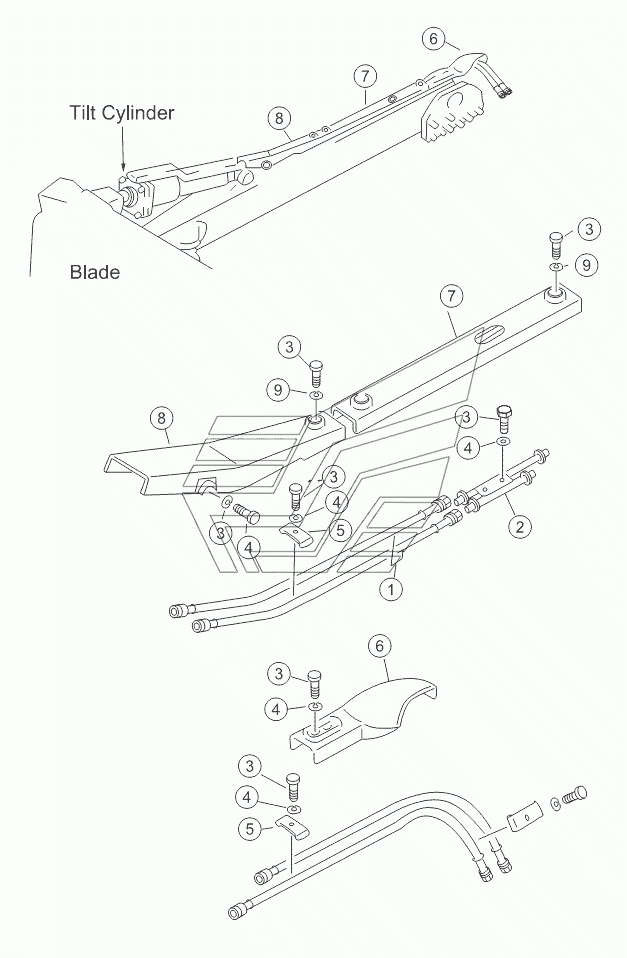

HYDRAULIC PIPING (TANK TO TILT CYLINDER) (1/2) SD22 (вариант). Каталог 2013г.

HYDRAULIC PIPING (TANK TO TILT CYLINDER) (1/2) SD22 (вариант) SERVO VALVE SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рукав

Заводской номер: 07113-00412 Количество на модель: 4
07113-00412
4
2

Номер детали на чертеже:

2

Штуцер трубы

Заводской номер: 158-71-05000 Количество на модель: 1
158-71-05000
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51430 Количество на модель: 12
01010-51430
12
4

Номер детали на чертеже:

4

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 7
01643-31445
7
5

Номер детали на чертеже:

5

Зажим

Заводской номер: 154-71-31460 Количество на модель: 2
154-71-31460
2
6

Номер детали на чертеже:

6

Крышка

Заводской номер: 154-71-31440 Количество на модель: 1
154-71-31440
1
7

Номер детали на чертеже:

7

Средняя насадка

Заводской номер: 158-71-04000 Количество на модель: 1
158-71-04000
1
8

Номер детали на чертеже:

8

Передняя насадка

Заводской номер: 158-71-03000 Количество на модель: 1
158-71-03000
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 195-71-32220 Количество на модель: 5
195-71-32220
5
HYDRAULIC PIPING (TANK TO TILT CYLINDER) (1/2) SD22 (вариант) SERVO VALVE SD22 (вариант)
