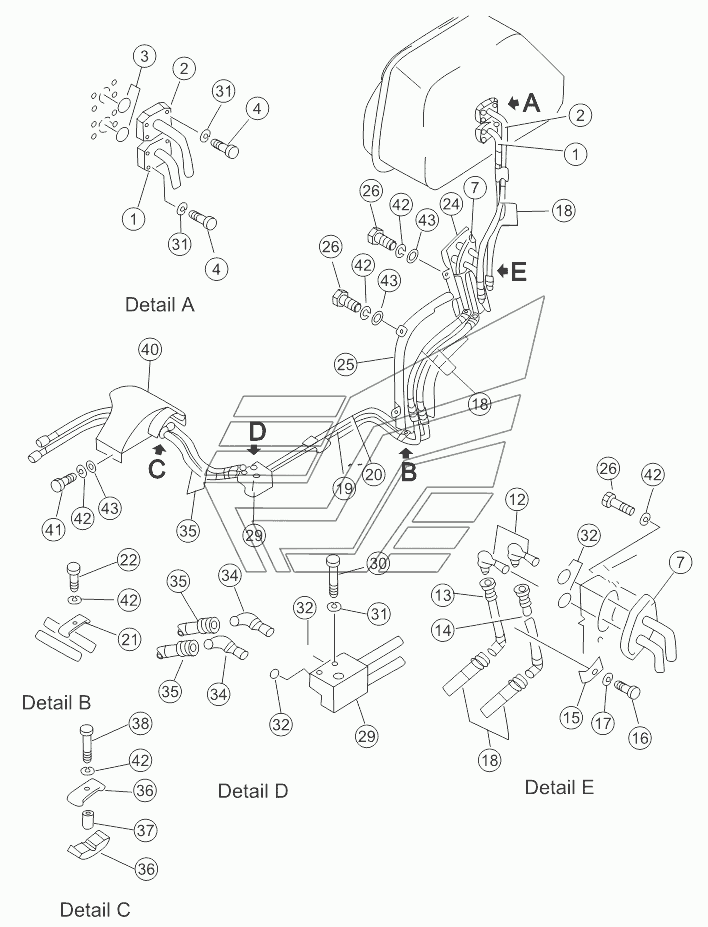

HYDRAULIC PIPING (TANK TO TILT CYLINDER) (1/2) SD22 (вариант). Каталог 2013г.

HYDRAULIC PIPING (TANK TO TILT CYLINDER) (2/2) SD22 (вариант) HYDRAULIC PIPING (TANK TO TILT CYLINDER) (1/2) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: 154-920-2111 Количество на модель: 1
154-920-2111
1
2

Номер детали на чертеже:

2

Труба

Заводской номер: 154-920-2121 Количество на модель: 1
154-920-2121
1
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 07000-13048 Количество на модель: 2
07000-13048
2
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51245 Количество на модель: 8
01010-51245
8
7

Номер детали на чертеже:

7

Труба

Заводской номер: 158-63-05000 Количество на модель: 1
158-63-05000
1
12

Номер детали на чертеже:

12

Штуцер трубы

Заводской номер: 158-63-10000 Количество на модель: 2
158-63-10000
2
13

Номер детали на чертеже:

13

Труба

Заводской номер: 158-63-03000 Количество на модель: 1
158-63-03000
1
14

Номер детали на чертеже:

14

Труба

Заводской номер: 158-63-04000 Количество на модель: 1
158-63-04000
1
15

Номер детали на чертеже:

15

Зажим

Заводской номер: 176-62-13270 Количество на модель: 1
176-62-13270
1
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-51025 Количество на модель: 1
01010-51025
1
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01602-21030 Количество на модель: 1
01602-21030
1
18

Номер детали на чертеже:

18

Рукав

Заводской номер: 07113-00406 Количество на модель: 4
07113-00406
4
19

Номер детали на чертеже:

19

Труба

Заводской номер: 158-63-02000 Количество на модель: 1
158-63-02000
1
20

Номер детали на чертеже:

20

Труба

Заводской номер: 158-63-01000 Количество на модель: 1
158-63-01000
1
21

Номер детали на чертеже:

21

Зажим

Заводской номер: 158-63-00001 Количество на модель: 1
158-63-00001
1
22

Номер детали на чертеже:

22

Болт

Заводской номер: 01010-51430 Количество на модель: 1
01010-51430
1
24

Номер детали на чертеже:

24

Крышка

Заводской номер: 158-63-06000 Количество на модель: 1
158-63-06000
1
25

Номер детали на чертеже:

25

Защитная крышка

Заводской номер: 158-63-07000 Количество на модель: 1
158-63-07000
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-51435 Количество на модель: 8
01010-51435
8
29

Номер детали на чертеже:

29

Труба

Заводской номер: 158-63-08000 Количество на модель: 1
158-63-08000
1
30

Номер детали на чертеже:

30

Болт

Заводской номер: 01010-51260 Количество на модель: 2
01010-51260
2
31

Номер детали на чертеже:

31

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 10
01602-21236
10
32

Номер детали на чертеже:

32

O-ring

Заводской номер: 07002-12034 Количество на модель: 4
07002-12034
4
34

Номер детали на чертеже:

34

Штуцер коленчатой трубы

Заводской номер: 158-63-09000 Количество на модель: 2
158-63-09000
2
35

Номер детали на чертеже:

35

Рукав

Заводской номер: 07113-00412 Количество на модель: 2
07113-00412
2
36

Номер детали на чертеже:

36

Зажим

Заводской номер: 154-71-31460 Количество на модель: 2
154-71-31460
2
37

Номер детали на чертеже:

37

Труба

Заводской номер: 158-63-00003 Количество на модель: 1
158-63-00003
1
38

Номер детали на чертеже:

38

Болт

Заводской номер: 01010-51480 Количество на модель: 1
01010-51480
1
40

Номер детали на чертеже:

40

Крышка

Заводской номер: 158-63-11000 Количество на модель: 1
158-63-11000
1
41

Номер детали на чертеже:

41

Болт

Заводской номер: 01010-51440 Количество на модель: 4
01010-51440
4
42

Номер детали на чертеже:

42

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 14
01602-21442
14
43

Номер детали на чертеже:

43

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 4
01643-31445
4
