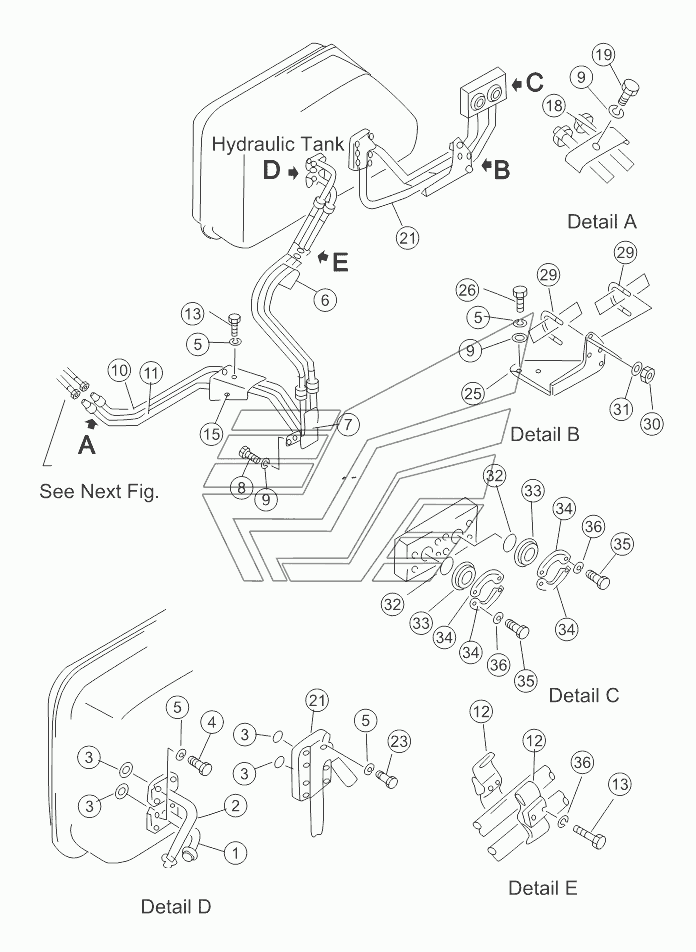

HYDRAULIC PIPING (TANK TO TILT CYLINDER) (1/2) SD22 (вариант). Каталог 2013г.

HYDRAULIC PIPING (TANK TO LIFT CYLINDER) (2/2) SD22 (вариант) HYDRAULIC PIPING (TANK TO TILT CYLINDER) (2/2) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Труба

Заводской номер: 154-920-2111 Количество на модель: 1
154-920-2111
1
2

Номер детали на чертеже:

2

Труба

Заводской номер: 154-920-2121 Количество на модель: 1
154-920-2121
1
3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 07000-13048 Количество на модель: 4
07000-13048
4
4

Номер детали на чертеже:

4

Болт

Заводской номер: 01010-51245 Количество на модель: 8
01010-51245
8
5

Номер детали на чертеже:

5

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 19
01602-21236
19
6

Номер детали на чертеже:

6

Рукав

Заводской номер: 07108-20412 Количество на модель: 2
07108-20412
2
7

Номер детали на чертеже:

7

Труба

Заводской номер: 154-920-2143 Количество на модель: 1
154-920-2143
1
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51235 Количество на модель: 2
01010-51235
2
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01643-31232 Количество на модель: 5
01643-31232
5
10

Номер детали на чертеже:

10

Hose

Заводской номер: 23Y-63E-20000 Количество на модель: 1
23Y-63E-20000
1
10

Номер детали на чертеже:

10

Труба

Заводской номер: 154-920-2230 Количество на модель: 1
154-920-2230
1
11

Номер детали на чертеже:

11

Труба

Заводской номер: 154-920-2240 Количество на модель: 1
154-920-2240
1
11

Номер детали на чертеже:

11

Hose

Заводской номер: 23Y-63E-10000 Количество на модель: 1
23Y-63E-10000
1
12

Номер детали на чертеже:

12

Зажим

Заводской номер: 175-914-2270 Количество на модель: 2
175-914-2270
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51230 Количество на модель: 4
01010-51230
4
15

Номер детали на чертеже:

15

Держатель

Заводской номер: 154-920-2182 Количество на модель: 1
154-920-2182
1
18

Номер детали на чертеже:

18

Зажим

Заводской номер: 176-62-13270 Количество на модель: 1
176-62-13270
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-51225 Количество на модель: 1
01010-51225
1
21

Номер детали на чертеже:

21

Труба

Заводской номер: 154-78-32161 Количество на модель: 1
154-78-32161
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51270 Количество на модель: 7
01010-51270
7
25

Номер детали на чертеже:

25

Держатель

Заводской номер: 154-78-32210 Количество на модель: 1
154-78-32210
1
26

Номер детали на чертеже:

26

Болт

Заводской номер: 01010-51240 Количество на модель: 2
01010-51240
2
29

Номер детали на чертеже:

29

Зажим

Заводской номер: 07283-23442 Количество на модель: 2
07283-23442
2
30

Номер детали на чертеже:

30

Гайка

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
31

Номер детали на чертеже:

31

Шайба

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
32

Номер детали на чертеже:

32

Кольцо

Заводской номер: 07000-13038 Количество на модель: 2
07000-13038
2
33

Номер детали на чертеже:

33

Сплошная крышка

Заводской номер: 07378-11000 Количество на модель: 2
07378-11000
2
34

Номер детали на чертеже:

34

Разъемный фланец

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
35

Номер детали на чертеже:

35

Болт

Заводской номер: 01010-51030 Количество на модель: 8
01010-51030
8
36

Номер детали на чертеже:

36

Шайба

Заводской номер: 01602-21030 Количество на модель: 10
01602-21030
10
