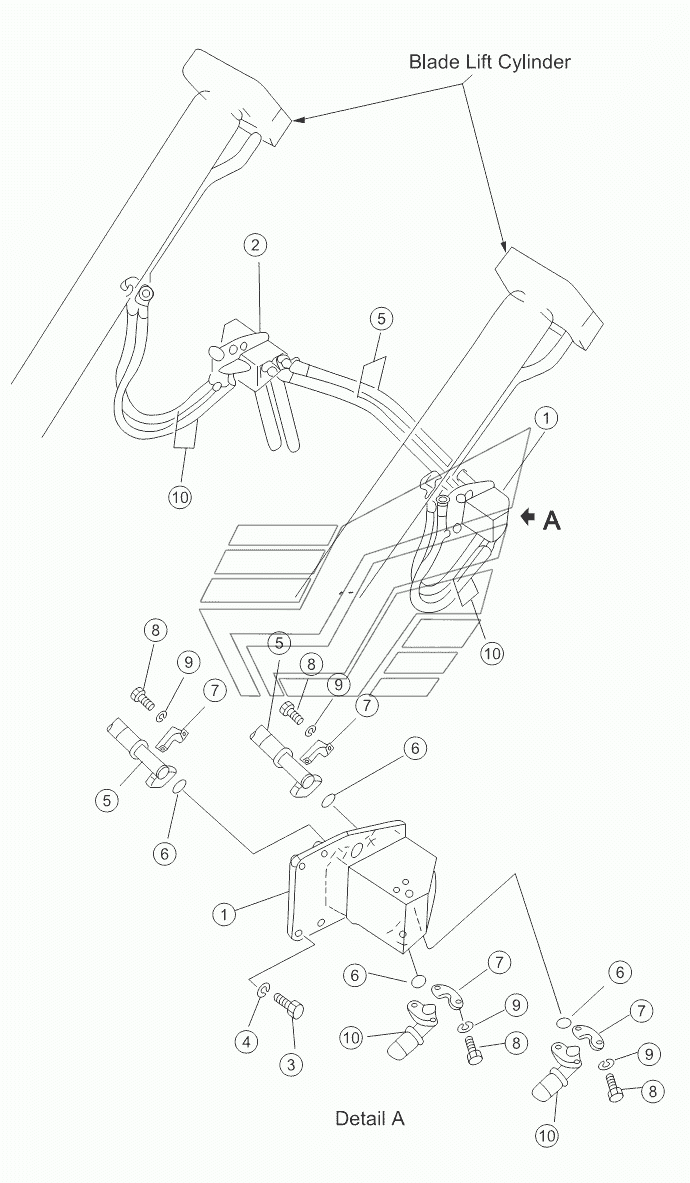

HYDRAULIC PIPING (TANK TO LIFT CYLINDER) (2/2) SD22 (вариант). Каталог 2013г.

HYDRAULIC PIPING (TANK TO LIFT CYLINDER) (1/2) SD22 (вариант) HYDRAULIC PIPING (TANK TO TILT CYLINDER) (1/2) SD22 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Гнездо трубы

Заводской номер: 158-62-03000 Количество на модель: 1
158-62-03000
1
2

Номер детали на чертеже:

2

Гнездо трубы

Заводской номер: 158-62-04000 Количество на модель: 1
158-62-04000
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: 01010-51245 Количество на модель: 8
01010-51245
8
4

Номер детали на чертеже:

4

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 8
01602-21236
8
5

Номер детали на чертеже:

5

Рукав

Заводской номер: 07119-00610 Количество на модель: 2
07119-00610
2
6

Номер детали на чертеже:

6

Кольцо

Заводской номер: 07000-13025 Количество на модель: 12
07000-13025
12
7

Номер детали на чертеже:

7

Фланец

Заводской номер: 07371-30638 Количество на модель: 24
07371-30638
24
8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-50830 Количество на модель: 48
01010-50830
48
9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01602-20825 Количество на модель: 48
01602-20825
48
10

Номер детали на чертеже:

10

Рукав

Заводской номер: 07118-20610 Количество на модель: 4
07118-20610
4
