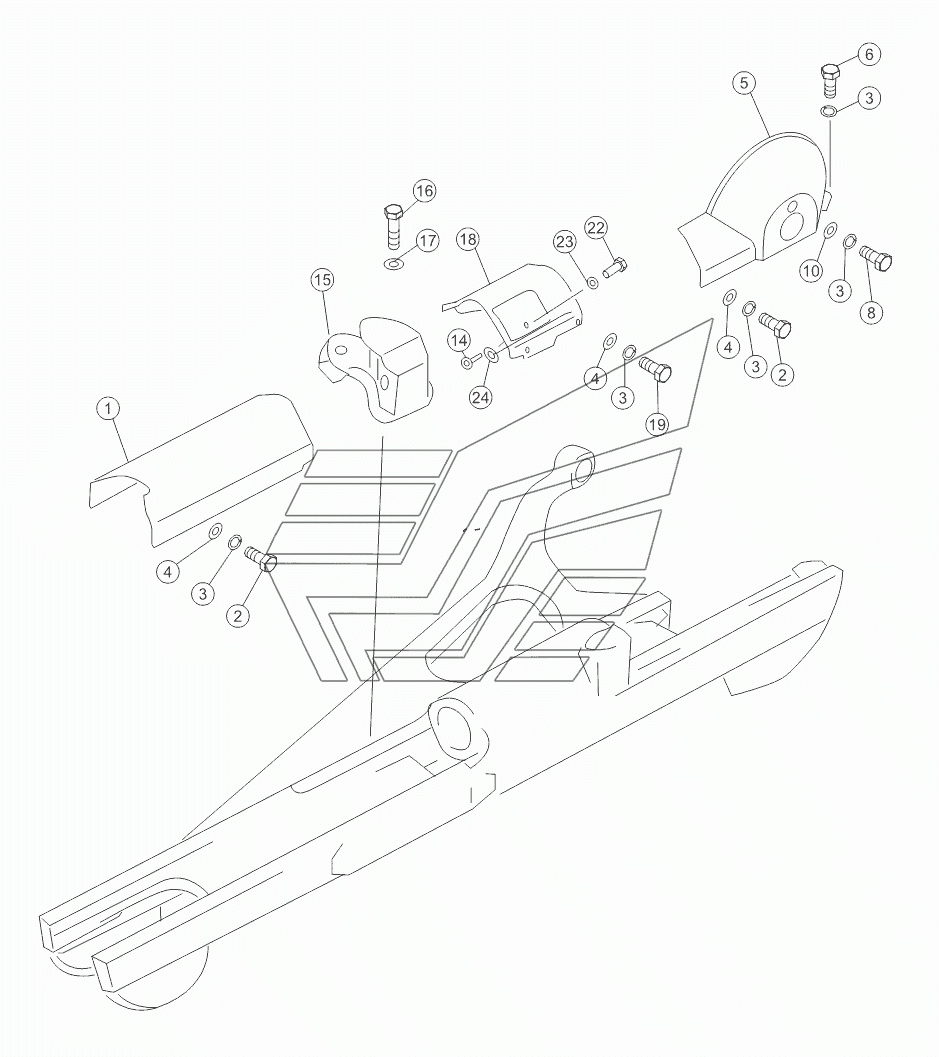

TRACK FRAME COVER 16L-40-A13 V1.0 - MODEL SD16L SD16 (вариант). Каталог 2014г.

TRACK FRAME COVER 16Y-40-A22 V1.0 - MODEL SD16E SD16 (вариант) RECOIL SPRING 16Y-40-003 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
5
6
8
10
14
15
16
17
18
18
19
22
23

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка передняя левая

Заводской номер: 16L-40-00001 Количество на модель: 1
16L-40-00001
1
1

Номер детали на чертеже:

1

Крышка передняя правая

Заводской номер: 16L-40-00002 Количество на модель: 1
16L-40-00002
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51425 Количество на модель: 12
01010-51425
12
3

Номер детали на чертеже:

3

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 26
01602-21442
26
4

Номер детали на чертеже:

4

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 8
01643-31445
8
5

Номер детали на чертеже:

5

Крышка звездочки правая

Заводской номер: 16Y-40-13000 Количество на модель: 1
16Y-40-13000
1
5

Номер детали на чертеже:

5

Крышка звездочки левая

Заводской номер: 16Y-40-12000 Количество на модель: 1
16Y-40-12000
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-31435 Количество на модель: 4
01010-31435
4
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 01010-51475 Количество на модель: 2
01010-51475
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 01640-21426 Количество на модель: 2
01640-21426
2
14

Номер детали на чертеже:

14

Разводной шплинт

Заводской номер: 04050-03015 Количество на модель: 2
04050-03015
2
15

Номер детали на чертеже:

15

Bracket

Заводской номер: 16L-40-40000 Количество на модель: 2
16L-40-40000
2
16

Номер детали на чертеже:

16

Болт

Заводской номер: 01010-52050 Количество на модель: 8
01010-52050
8
17

Номер детали на чертеже:

17

Шайба

Заводской номер: 01602-02060 Количество на модель: 8
01602-02060
8
18

Номер детали на чертеже:

18

Крышка средняя правая

Заводской номер: 16L-40-50000 Количество на модель: 1
16L-40-50000
1
18

Номер детали на чертеже:

18

Крышка средняя левая

Заводской номер: 16L-40-20000 Количество на модель: 1
16L-40-20000
1
19

Номер детали на чертеже:

19

Болт

Заводской номер: 01010-51430 Количество на модель: 8
01010-51430
8
22

Номер детали на чертеже:

22

Болт

Заводской номер: 16Y-40-07001 Количество на модель: 2
16Y-40-07001
2
23

Номер детали на чертеже:

23

Шайба

Заводской номер: 01640-21016 Количество на модель: 2
01640-21016
2
