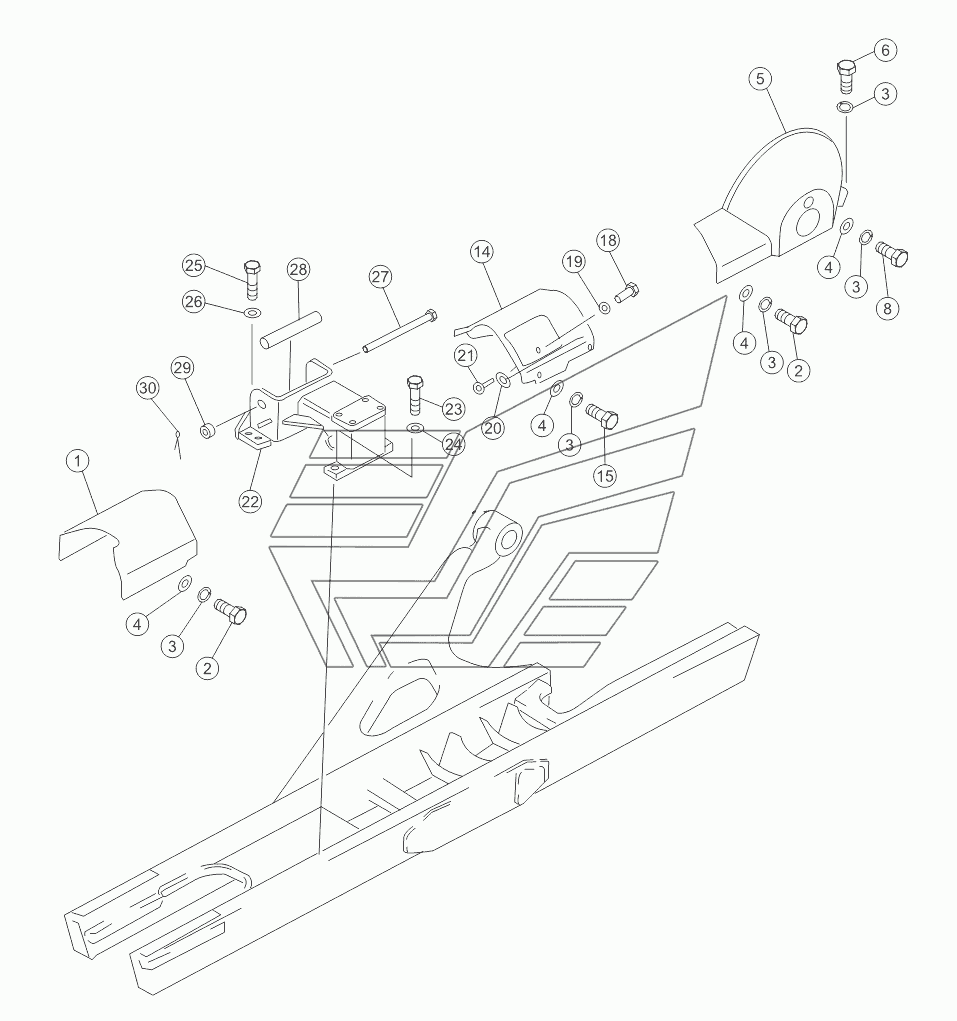

TRACK FRAME COVER 16Y-40-A22 V1.0 - MODEL SD16E SD16 (вариант). Каталог 2014г.

TRACK FRAME COVER 16Y-40-002 V1.0 SD16 (вариант) TRACK FRAME COVER 16L-40-A13 V1.0 - MODEL SD16L SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Крышка передняя левая

Заводской номер: 16Y-40E-00001 Количество на модель: 1
16Y-40E-00001
1
1

Номер детали на чертеже:

1

Крышка передняя правая

Заводской номер: 16Y-40E-00002 Количество на модель: 1
16Y-40E-00002
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: 01010-51425 Количество на модель: 12
01010-51425
12
3

Номер детали на чертеже:

3

Рессорная шайба

Заводской номер: 01602-21442 Количество на модель: 26
01602-21442
26
4

Номер детали на чертеже:

4

Уплотнительная шайба

Заводской номер: 01643-31445 Количество на модель: 6
01643-31445
6
5

Номер детали на чертеже:

5

Крышка звездочки правая

Заводской номер: 16Y-40-13000 Количество на модель: 1
16Y-40-13000
1
5

Номер детали на чертеже:

5

Крышка звездочки левая

Заводской номер: 16Y-40-12000 Количество на модель: 1
16Y-40-12000
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: 01010-31435 Количество на модель: 4
01010-31435
4
8

Номер детали на чертеже:

8

Bolt

Заводской номер: 01010-51475 Количество на модель: 2
01010-51475
2
14

Номер детали на чертеже:

14

Крышка средняя левая

Заводской номер: 16Y-40E-09000 Количество на модель: 1
16Y-40E-09000
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51430 Количество на модель: 8
01010-51430
8
18

Номер детали на чертеже:

18

Болт

Заводской номер: 16Y-40-07001 Количество на модель: 2
16Y-40-07001
2
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01640-21016 Количество на модель: 2
01640-21016
2
21

Номер детали на чертеже:

21

Разводной шплинт

Заводской номер: 04050-03015 Количество на модель: 2
04050-03015
2
22

Номер детали на чертеже:

22

Кронштейн левый

Заводской номер: 16Y-40-04000 Количество на модель: 1
16Y-40-04000
1
22

Номер детали на чертеже:

22

Кронштейн правый

Заводской номер: 16Y-40-05000 Количество на модель: 1
16Y-40-05000
1
23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-52050 Количество на модель: 4
01010-52050
4
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 01602-02060 Количество на модель: 4
01602-02060
4
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-52250 Количество на модель: 8
01010-52250
8
26

Номер детали на чертеже:

26

Рессорная шайба

Заводской номер: 01602-22268 Количество на модель: 8
01602-22268
8
27

Номер детали на чертеже:

27

Болт

Заводской номер: 16Y-40-00007 Количество на модель: 2
16Y-40-00007
2
28

Номер детали на чертеже:

28

Манжета

Заводской номер: 16Y-40-00008 Количество на модель: 2
16Y-40-00008
2
29

Номер детали на чертеже:

29

Nut

Заводской номер: 01590-33033 Количество на модель: 2
01590-33033
2
30

Номер детали на чертеже:

30

Cotter pin

Заводской номер: 04050-16345 Количество на модель: 2
04050-16345
2
