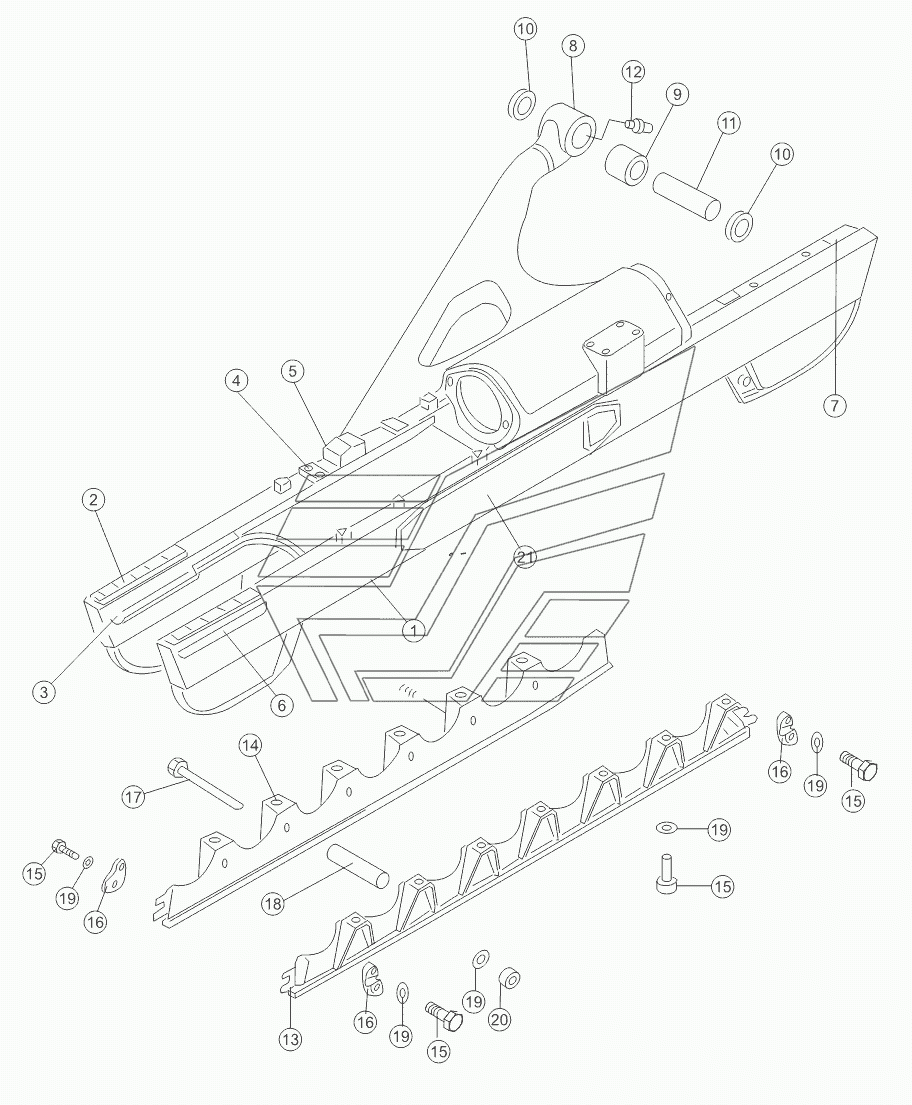

TRACK FRAME ASSY 16Y-40-001 V1.0 SD16 (вариант). Каталог 2014г.

PRESSURE MEASUREMENT PIPING 16Y-76B-001 V1.0 SD16 (вариант) TRACK FRAME ASSY 16L-40-A11 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама левой гусеницы

Заводской номер: 16Y-40-01000 Количество на модель: 1
16Y-40-01000
1
1

Номер детали на чертеже:

1

Рама правой гусеницы

Заводской номер: 16Y-40-02000 Количество на модель: 1
16Y-40-02000
1
2

Номер детали на чертеже:

2

Пластина фрикционная верхняя

Заводской номер: 16Y-40-01024 Количество на модель: 4
16Y-40-01024
4
3

Номер детали на чертеже:

3

Пластина фрикционная нижняя

Заводской номер: 16Y-40-01022 Количество на модель: 4
16Y-40-01022
4
4

Номер детали на чертеже:

4

Пластина

Заводской номер: 16Y-40-01039 Количество на модель: 4
16Y-40-01039
4
5

Номер детали на чертеже:

5

Прокладка

Заводской номер: 16Y-40-01040 Количество на модель: 2
16Y-40-01040
2
6

Номер детали на чертеже:

6

Пластина фрикционная боковая

Заводской номер: 16Y-40-01023 Количество на модель: 4
16Y-40-01023
4
7

Номер детали на чертеже:

7

Пластина

Заводской номер: 16Y-40-01003 Количество на модель: 2
16Y-40-01003
2
8

Номер детали на чертеже:

8

Support

Заводской номер: 16Y-40-01100 Количество на модель: 1
16Y-40-01100
1
8

Номер детали на чертеже:

8

Support

Заводской номер: 16Y-40-02100 Количество на модель: 1
16Y-40-02100
1
9

Номер детали на чертеже:

9

Втулка

Заводской номер: 16Y-40-00006 Количество на модель: 2
16Y-40-00006
2
10

Номер детали на чертеже:

10

Уплотнение масляное

Заводской номер: 16Y-40-18000 Количество на модель: 4
16Y-40-18000
4
11

Номер детали на чертеже:

11

Палец

Заводской номер: 16Y-40-00005 Количество на модель: 2
16Y-40-00005
2
12

Номер детали на чертеже:

12

Масленка М10х1

Заводской номер: 07020-01018 Количество на модель: 2
07020-01018
2
13

Номер детали на чертеже:

13

Пластина защитная внешняя, левая

Заводской номер: 16Y-40-14000 Количество на модель: 1
16Y-40-14000
1
13

Номер детали на чертеже:

13

Пластина защитная внешняя, правая

Заводской номер: 16Y-40-15000 Количество на модель: 1
16Y-40-15000
1
14

Номер детали на чертеже:

14

Пластина защитная внутренняя, левая

Заводской номер: 16Y-40-16000 Количество на модель: 1
16Y-40-16000
1
14

Номер детали на чертеже:

14

Пластина защитная внутренняя, правая

Заводской номер: 16Y-40-17000 Количество на модель: 1
16Y-40-17000
1
15

Номер детали на чертеже:

15

Болт

Заводской номер: 01010-51840 Количество на модель: 36
01010-51840
36
16

Номер детали на чертеже:

16

Упорная пластина

Заводской номер: 154-30-22190 Количество на модель: 6
154-30-22190
6
17

Номер детали на чертеже:

17

Болт

Заводской номер: 16Y-40-00003 Количество на модель: 10
16Y-40-00003
10
18

Номер детали на чертеже:

18

Манжета

Заводской номер: 16Y-40-00004 Количество на модель: 10
16Y-40-00004
10
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01602-21854 Количество на модель: 46
01602-21854
46
20

Номер детали на чертеже:

20

Гайка

Заводской номер: 01580-01815 Количество на модель: 10
01580-01815
10
21

Номер детали на чертеже:

21

Bed plate

Заводской номер: 16Y-40-01035 Количество на модель: 2
16Y-40-01035
2
