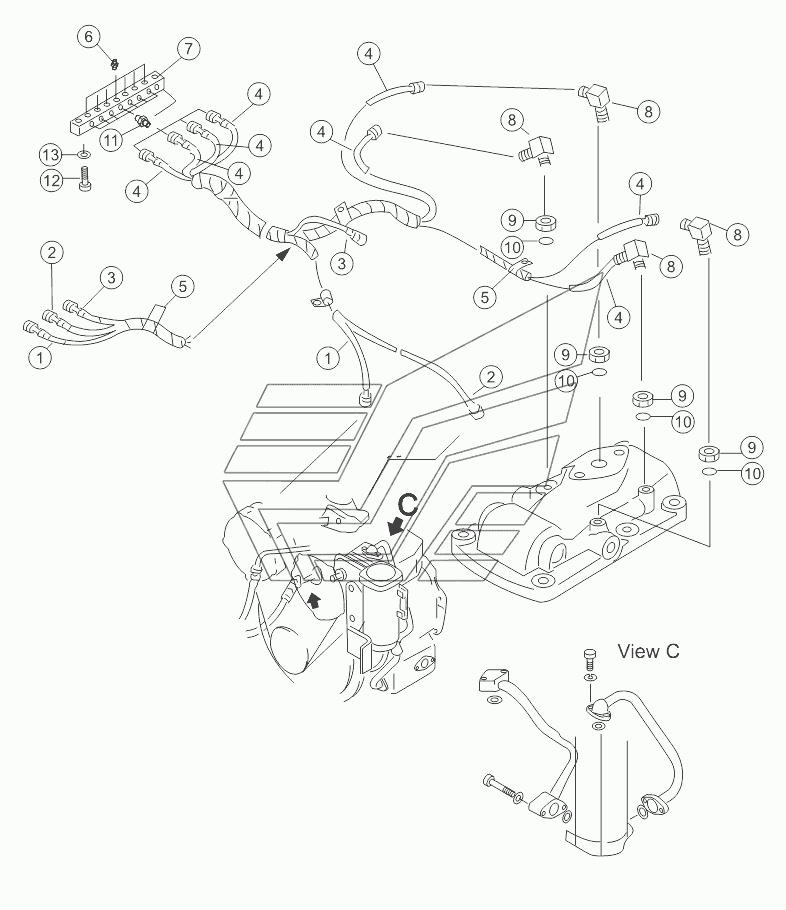

PRESSURE MEASUREMENT PIPING 16Y-76B-001 V1.0 SD16 (вариант). Каталог 2014г.

COOLER 16Y-76D-011 V1.0 SD16 (вариант) TRACK FRAME ASSY 16Y-40-001 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pressure measrement piping

Заводской номер: 16Y-78B-001 Количество на модель: 1
16Y-78B-001
1
1

Номер детали на чертеже:

1

Hose

Заводской номер: 03023-331100 Количество на модель: 1
03023-331100
1
2

Номер детали на чертеже:

2

Hose

Заводской номер: 03023-331200 Количество на модель: 1
03023-331200
1
3

Номер детали на чертеже:

3

Hose

Заводской номер: 03023-331300 Количество на модель: 1
03023-331300
1
4

Номер детали на чертеже:

4

Hose

Заводской номер: 03023-331800 Количество на модель: 4
03023-331800
4
5

Номер детали на чертеже:

5

Clamp

Заводской номер: 08034-20414 Количество на модель: 4
08034-20414
4
6

Номер детали на чертеже:

6

Test pressure joint

Заводской номер: 14Y-74-36000 Количество на модель: 7
14Y-74-36000
7
7

Номер детали на чертеже:

7

Pressure measurement seat

Заводской номер: 16Y-76B-00001 Количество на модель: 1
16Y-76B-00001
1
8

Номер детали на чертеже:

8

Elbow

Заводской номер: 16Y-76B-00004 Количество на модель: 4
16Y-76B-00004
4
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 01580-10806 Количество на модель: 4
01580-10806
4
10

Номер детали на чертеже:

10

O-ring

Заводской номер: 07002-10823 Количество на модель: 4
07002-10823
4
11

Номер детали на чертеже:

11

Joint

Заводской номер: 16Y-76B-00003 Количество на модель: 10
16Y-76B-00003
10
12

Номер детали на чертеже:

12

Болт

Заводской номер: 01010-51235 Количество на модель: 2
01010-51235
2
13

Номер детали на чертеже:

13

Шайба

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
