GEAR SHIFT CONTROL 16Y-25C-001 V1.0 SD16 (вариант). Каталог 2014г.

FINAL DRIVE AND WHEEL HUB 16L-18-003 V1.0 SD16 (вариант) STEERING CONTROL LEVER 16Y-26C-001 V1.0 SD16 (вариант)

Вид отображения:

Детали справа

По ширине экрана

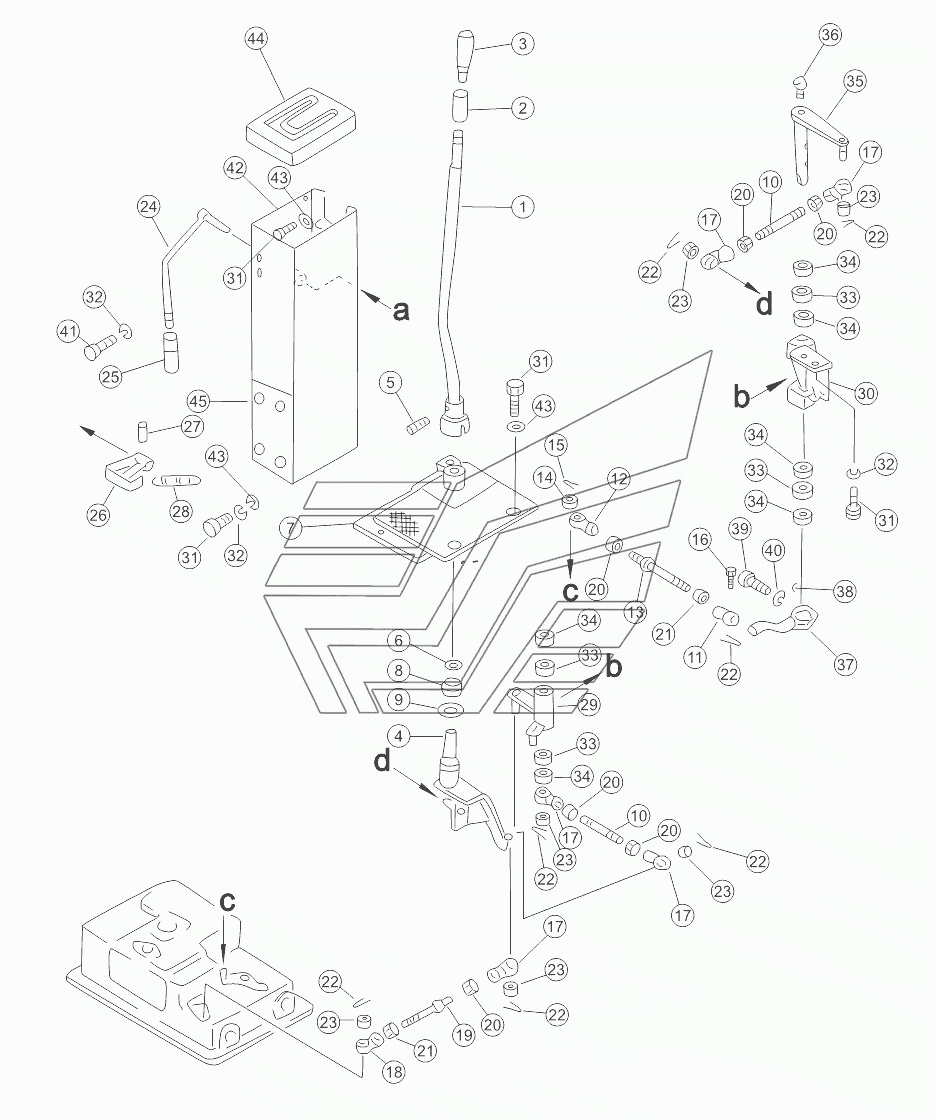

16Y-25C-00000

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Gear shift control

Заводской номер: 16Y-25C-00000 Количество на модель: 1

16Y-25C-00000

1

1

Номер детали на чертеже:

1

Рычаг управления

Заводской номер: 16Y-25C-04000 Количество на модель: 1

16Y-25C-04000

1

2

Номер детали на чертеже:

2

Втулка

Заводской номер: 09361-01460 Количество на модель: 1

09361-01460

1

3

Номер детали на чертеже:

3

Ручка

Заводской номер: 09304-01240 Количество на модель: 1

09304-01240

1

4

Номер детали на чертеже:

4

Рычаг

Заводской номер: 16Y-25C-05000 Количество на модель: 1

16Y-25C-05000

1

5

Номер детали на чертеже:

5

Рессорный штифт

Заводской номер: 04025-00532 Количество на модель: 1

04025-00532

1

6

Номер детали на чертеже:

6

Упорное кольцо

Заводской номер: 04064-02012 Количество на модель: 1

04064-02012

1

7

Номер детали на чертеже:

7

Пол

Заводской номер: 16Y-25C-06000 Количество на модель: 1

16Y-25C-06000

1

8

Номер детали на чертеже:

8

Joint bearing

Заводской номер: GB304.5-GE20ES Количество на модель: 1

GB304.5-GE20ES

1

9

Номер детали на чертеже:

9

Кольцо стопорное

Заводской номер: 04065-03715 Количество на модель: 1

04065-03715

1

10

Номер детали на чертеже:

10

Тяга

Заводской номер: 04248-31011 Количество на модель: 2

04248-31011

2

11

Номер детали на чертеже:

11

Деталь соединительная

Заводской номер: 16Y-25-00003 Количество на модель: 1

16Y-25-00003

1

12

Номер детали на чертеже:

12

Деталь соединительная

Заводской номер: 16Y-25-00004 Количество на модель: 1

16Y-25-00004

1

13

Номер детали на чертеже:

13

Тяга

Заводской номер: 04248-31009 Количество на модель: 1

04248-31009

1

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 01640-21016 Количество на модель: 1

01640-21016

1

15

Номер детали на чертеже:

15

Разводной шплинт

Заводской номер: 04050-13020 Количество на модель: 1

04050-13020

1

16

Номер детали на чертеже:

16

Pin shaft

Заводской номер: 04205-11030 Количество на модель: 1

04205-11030

1

17

Номер детали на чертеже:

17

Подшипник концевой

Заводской номер: 04250-41056 Количество на модель: 5

04250-41056

5

18

Номер детали на чертеже:

18

Подшипник концевой

Заводской номер: 04250-61056 Количество на модель: 1

04250-61056

1

19

Номер детали на чертеже:

19

Тяга

Заводской номер: 04248-31013 Количество на модель: 1

04248-31013

1

20

Номер детали на чертеже:

20

Гайка

Заводской номер: 01582-11008 Количество на модель: 6

01582-11008

6

21

Номер детали на чертеже:

21

Гайка М10х1.25 левая

Заводской номер: 01508-21006 Количество на модель: 2

01508-21006

2

22

Номер детали на чертеже:

22

Разводной шплинт

Заводской номер: 04050-12018 Количество на модель: 7

04050-12018

7

23

Номер детали на чертеже:

23

Гайка

Заводской номер: 01593-11008 Количество на модель: 6

01593-11008

6

24

Номер детали на чертеже:

24

Lock lever

Заводской номер: 10Y-25B-07000 Количество на модель: 1

10Y-25B-07000

1

25

Номер детали на чертеже:

25

Ручка

Заводской номер: 09305-00800 Количество на модель: 1

09305-00800

1

26

Номер детали на чертеже:

26

Пластина стопорная

Заводской номер: 16Y-25C-02000 Количество на модель: 1

16Y-25C-02000

1

27

Номер детали на чертеже:

27

Палец

Заводской номер: 04025-00322 Количество на модель: 1

04025-00322

1

28

Номер детали на чертеже:

28

Пружина

Заводской номер: 10Y-25-00001 Количество на модель: 1

10Y-25-00001

1

29

Номер детали на чертеже:

29

Рычаг

Заводской номер: 16Y-25-10000 Количество на модель: 1

16Y-25-10000

1

30

Номер детали на чертеже:

30

Кронштейн

Заводской номер: 16Y-25-09000 Количество на модель: 1

16Y-25-09000

1

31

Номер детали на чертеже:

31

Болт

Заводской номер: 01010-51230 Количество на модель: 14

01010-51230

14

32

Номер детали на чертеже:

32

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 16

01602-21236

16

33

Номер детали на чертеже:

33

Bearing

Заводской номер: GB290-HK2012 Количество на модель: 4

GB290-HK2012

4

34

Номер детали на чертеже:

34

Защитное кольцо подшипника

Заводской номер: 06122-02004 Количество на модель: 6

06122-02004

6

35

Номер детали на чертеже:

35

Rocker

Заводской номер: 16Y-25-08000 Количество на модель: 1

16Y-25-08000

1

36

Номер детали на чертеже:

36

Масленка

Заводской номер: 07021-01090 Количество на модель: 1

07021-01090

1

37

Номер детали на чертеже:

37

Рычаг

Заводской номер: 16Y-25-05000 Количество на модель: 1

16Y-25-05000

1

38

Номер детали на чертеже:

38

Стопор

Заводской номер: 04010-00519 Количество на модель: 1

04010-00519

1

39

Номер детали на чертеже:

39

Болт

Заводской номер: 01010-50830 Количество на модель: 1

01010-50830

1

40

Номер детали на чертеже:

40

Шайба

Заводской номер: 01602-20825 Количество на модель: 1

01602-20825

1

41

Номер детали на чертеже:

41

Болт

Заводской номер: 01010-51220 Количество на модель: 4

01010-51220

4

42

Номер детали на чертеже:

42

Корпус

Заводской номер: 16Y-25C-01000 Количество на модель: 1

16Y-25C-01000

1

43

Номер детали на чертеже:

43

Шайба

Заводской номер: 01643-31232 Количество на модель: 9

01643-31232

9

44

Номер детали на чертеже:

44

Крышка

Заводской номер: 154-43-43110 Количество на модель: 1

154-43-43110

1

45

Номер детали на чертеже:

45

Пластина

Заводской номер: 16Y-25C-00001 Количество на модель: 1

16Y-25C-00001

1
