FINAL DRIVE AND WHEEL HUB 16L-18-003 V1.0 SD16 (вариант). Каталог 2014г.

FINAL DRIVE AND WHEEL HUB 16Y-18-003 V1.0 SD16 (вариант) GEAR SHIFT CONTROL 16Y-25C-001 V1.0 SD16 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

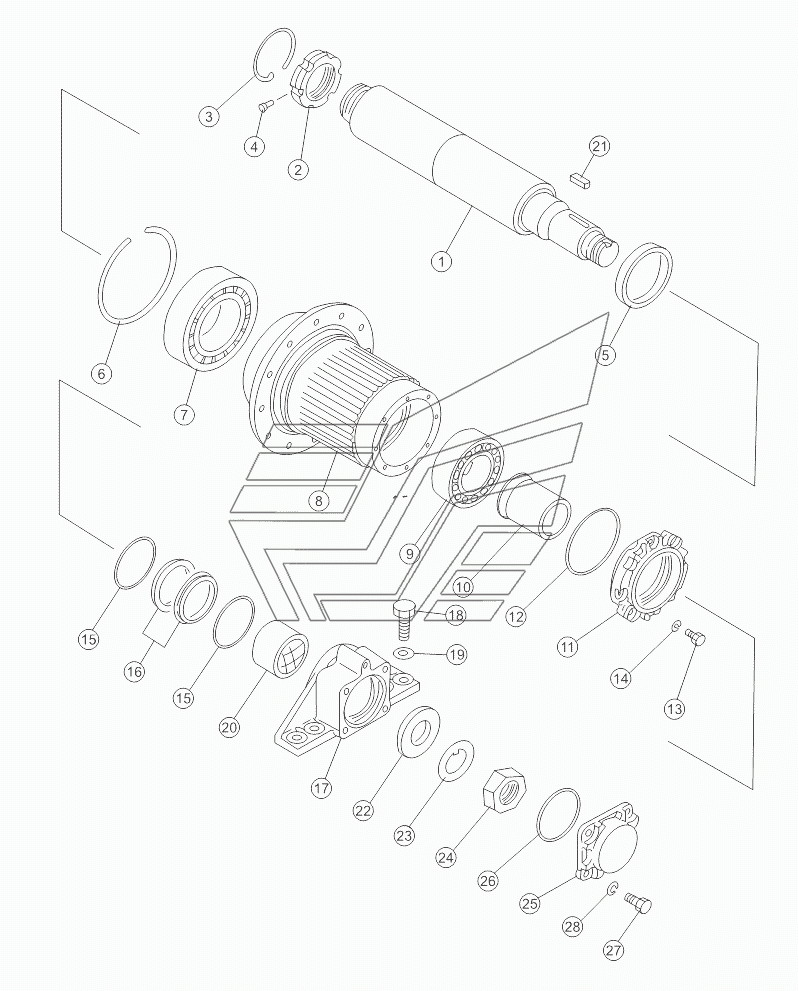

1

Номер детали на чертеже:

1

Полуось

Заводской номер: 16L-18-00001 Количество на модель: 2

16L-18-00001

2

2

Номер детали на чертеже:

2

Гайка

Заводской номер: 16Y-18-00031 Количество на модель: 2

16Y-18-00031

2

3

Номер детали на чертеже:

3

Кольцо

Заводской номер: 170-27-12480 Количество на модель: 2

170-27-12480

2

4

Номер детали на чертеже:

4

Палец стопорный

Заводской номер: 16Y-18-00032 Количество на модель: 2

16Y-18-00032

2

5

Номер детали на чертеже:

5

Кольцо стопорное

Заводской номер: 16Y-18-00029 Количество на модель: 2

16Y-18-00029

2

6

Номер детали на чертеже:

6

Шариковый подшипник

Заводской номер: 04071-00250 Количество на модель: 2

04071-00250

2

7

Номер детали на чертеже:

7

Roller bearing

Заводской номер: GB283-NJ2228EC4 Количество на модель: 2

GB283-NJ2228EC4

2

8

Номер детали на чертеже:

8

Drum

Заводской номер: 16L-18-00002 Количество на модель: 2

16L-18-00002

2

9

Номер детали на чертеже:

9

Bearing

Заводской номер: GB288-23220CC3 Количество на модель: 2

GB288-23220CC3

2

10

Номер детали на чертеже:

10

Манжета

Заводской номер: 16Y-18-00006 Количество на модель: 2

16Y-18-00006

2

11

Номер детали на чертеже:

11

Крышка

Заводской номер: 16Y-18-00010 Количество на модель: 2

16Y-18-00010

2

12

Номер детали на чертеже:

12

Кольцо круглого сечения

Заводской номер: 07000-05170 Количество на модель: 2

07000-05170

2

13

Номер детали на чертеже:

13

Болт

Заводской номер: 01010-51230 Количество на модель: 16

01010-51230

16

14

Номер детали на чертеже:

14

Рессорная шайба

Заводской номер: 01602-21236 Количество на модель: 16

01602-21236

16

15

Номер детали на чертеже:

15

Кольцо круглого сечения

Заводской номер: 16Y-18-00009 Количество на модель: 4

16Y-18-00009

4

16

Номер детали на чертеже:

16

Уплотнение масляное плавающее

Заводской номер: 16Y-18-00008 Количество на модель: 4

16Y-18-00008

4

17

Номер детали на чертеже:

17

Гнездо

Заводской номер: 16Y-18-00007 Количество на модель: 2

16Y-18-00007

2

18

Номер детали на чертеже:

18

Bolt

Заводской номер: 01010-52465 Количество на модель: 8

01010-52465

8

19

Номер детали на чертеже:

19

Шайба

Заводской номер: 01602-22472 Количество на модель: 8

01602-22472

8

20

Номер детали на чертеже:

20

Втулка

Заводской номер: 16Y-18-01000 Количество на модель: 2

16Y-18-01000

2

21

Номер детали на чертеже:

21

Flat key

Заводской номер: 04000-01065 Количество на модель: 2

04000-01065

2

22

Номер детали на чертеже:

22

Кольцо стопорное

Заводской номер: 16Y-18-00002 Количество на модель: 2

16Y-18-00002

2

23

Номер детали на чертеже:

23

Пластина стопорная

Заводской номер: 16Y-18-00003 Количество на модель: 2

16Y-18-00003

2

24

Номер детали на чертеже:

24

Гайка большая

Заводской номер: 16Y-18-00004 Количество на модель: 2

16Y-18-00004

2

25

Номер детали на чертеже:

25

Крышка

Заводской номер: 16Y-18-00005 Количество на модель: 2

16Y-18-00005

2

26

Номер детали на чертеже:

26

O-ring

Заводской номер: 07000-12130 Количество на модель: 2

07000-12130

2

27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-51845 Количество на модель: 8

01010-51845

8

28

Номер детали на чертеже:

28

Шайба

Заводской номер: 01602-21854 Количество на модель: 8

01602-21854

8
