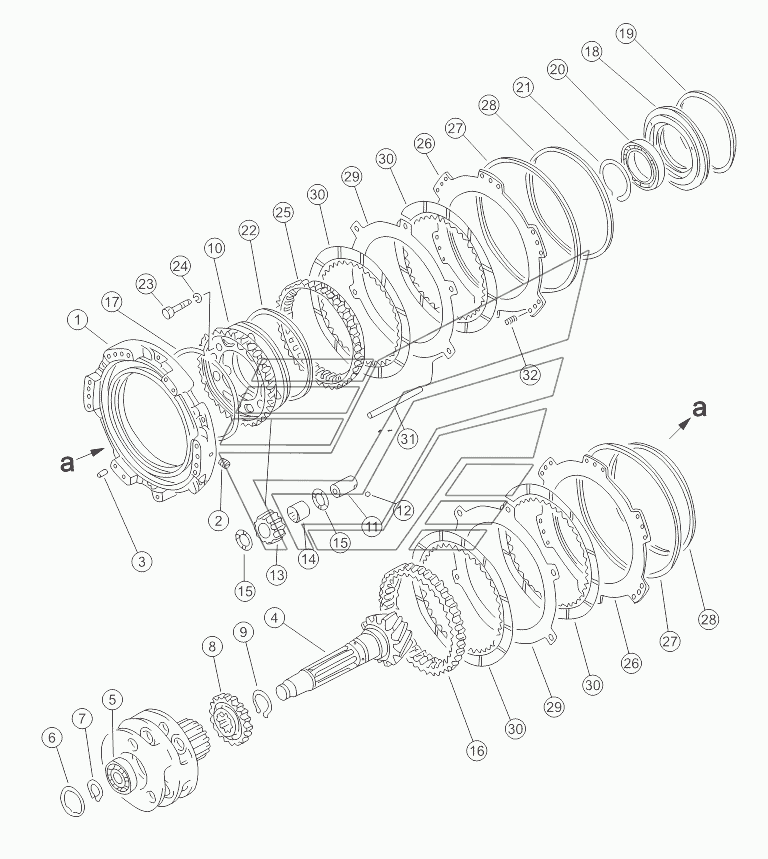

2ND AND 3RD CLUTCH 16Y-15-006 V1.0 SD16 (вариант). Каталог 2014г.

1ST CLUTCH 16Y-15-005 V1.0 SD16 (вариант) BEVEL GEAR AND SHAFT 16Y-16-001 V1.0 SD16 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус

Заводской номер: 16Y-15-00075 Количество на модель: 1

16Y-15-00075

1

2

Номер детали на чертеже:

2

Пробка

Заводской номер: 16Y-15-00088 Количество на модель: 2

16Y-15-00088

2

3

Номер детали на чертеже:

3

Фиксирующий штифт

Заводской номер: 04020-01228 Количество на модель: 2

04020-01228

2

4

Номер детали на чертеже:

4

Вал выходной

Заводской номер: 16Y-15-00061 Количество на модель: 1

16Y-15-00061

1

5

Номер детали на чертеже:

5

Roller bearing

Заводской номер: GB283-NU1015C4 Количество на модель: 1

GB283-NU1015C4

1

6

Номер детали на чертеже:

6

Кольцо стопорное

Заводской номер: 04065-08530 Количество на модель: 1

04065-08530

1

7

Номер детали на чертеже:

7

Кольцо стопорное

Заводской номер: 16Y-15-00082 Количество на модель: 1

16Y-15-00082

1

8

Номер детали на чертеже:

8

Шестерня солнечная

Заводской номер: 16Y-15-00059 Количество на модель: 1

16Y-15-00059

1

9

Номер детали на чертеже:

9

Кольцо стопорное

Заводской номер: 04064-06525 Количество на модель: 1

04064-06525

1

10

Номер детали на чертеже:

10

Водило сателлитов

Заводской номер: 16Y-15-00070 Количество на модель: 1

16Y-15-00070

1

11

Номер детали на чертеже:

11

Вал-шестерня

Заводской номер: 16Y-15-00051 Количество на модель: 3

16Y-15-00051

3

12

Номер детали на чертеже:

12

Стальной шарик

Заводской номер: 04260-00635 Количество на модель: 3

04260-00635

3

13

Номер детали на чертеже:

13

Шестерня

Заводской номер: 16Y-15-00046 Количество на модель: 3

16Y-15-00046

3

14

Номер детали на чертеже:

14

Подшипник игольчатый

Заводской номер: 16Y-15-04000 Количество на модель: 3

16Y-15-04000

3

15

Номер детали на чертеже:

15

Шайба стопорная

Заводской номер: 09233-03220 Количество на модель: 6

09233-03220

6

16

Номер детали на чертеже:

16

Венец зубчатый

Заводской номер: 16Y-15-00049 Количество на модель: 1

16Y-15-00049

1

17

Номер детали на чертеже:

17

Кольцо стопорное

Заводской номер: 16Y-15-00047 Количество на модель: 1

16Y-15-00047

1

18

Номер детали на чертеже:

18

Крышка

Заводской номер: 16Y-15-00053 Количество на модель: 1

16Y-15-00053

1

19

Номер детали на чертеже:

19

Кольцо уплотнительное

Заводской номер: 07018-12455 Количество на модель: 1

07018-12455

1

20

Номер детали на чертеже:

20

Подшипник шариковый

Заводской номер: 16Y-15-05000 Количество на модель: 1

16Y-15-05000

1

21

Номер детали на чертеже:

21

Кольцо стопорное

Заводской номер: 16Y-15-00067 Количество на модель: 1

16Y-15-00067

1

22

Номер детали на чертеже:

22

Кольцо уплотнительное

Заводской номер: 16Y-15-00050 Количество на модель: 1

16Y-15-00050

1

23

Номер детали на чертеже:

23

Болт

Заводской номер: 01010-51060 Количество на модель: 3

01010-51060

3

24

Номер детали на чертеже:

24

Шайба

Заводской номер: 01602-21030 Количество на модель: 3

01602-21030

3

25

Номер детали на чертеже:

25

Венец зубчатый

Заводской номер: 16Y-15-00077 Количество на модель: 1

16Y-15-00077

1

26

Номер детали на чертеже:

26

Поршень

Заводской номер: 16Y-15-00026 Количество на модель: 2

16Y-15-00026

2

27

Номер детали на чертеже:

27

Кольцо уплотнительное

Заводской номер: 16Y-15-00027 Количество на модель: 2

16Y-15-00027

2

28

Номер детали на чертеже:

28

Кольцо уплотнительное

Заводской номер: 16Y-15-00025 Количество на модель: 2

16Y-15-00025

2

29

Номер детали на чертеже:

29

Прокладка

Заводской номер: 16Y-15-00003 Количество на модель: 2

16Y-15-00003

2

30

Номер детали на чертеже:

30

Диск фрикционный

Заводской номер: 16Y-15-09000 Количество на модель: 4

16Y-15-09000

4

31

Номер детали на чертеже:

31

Палец

Заводской номер: 16Y-15-00071 Количество на модель: 6

16Y-15-00071

6

32

Номер детали на чертеже:

32

Пружина

Заводской номер: 16Y-15-00073 Количество на модель: 12

16Y-15-00073

12
