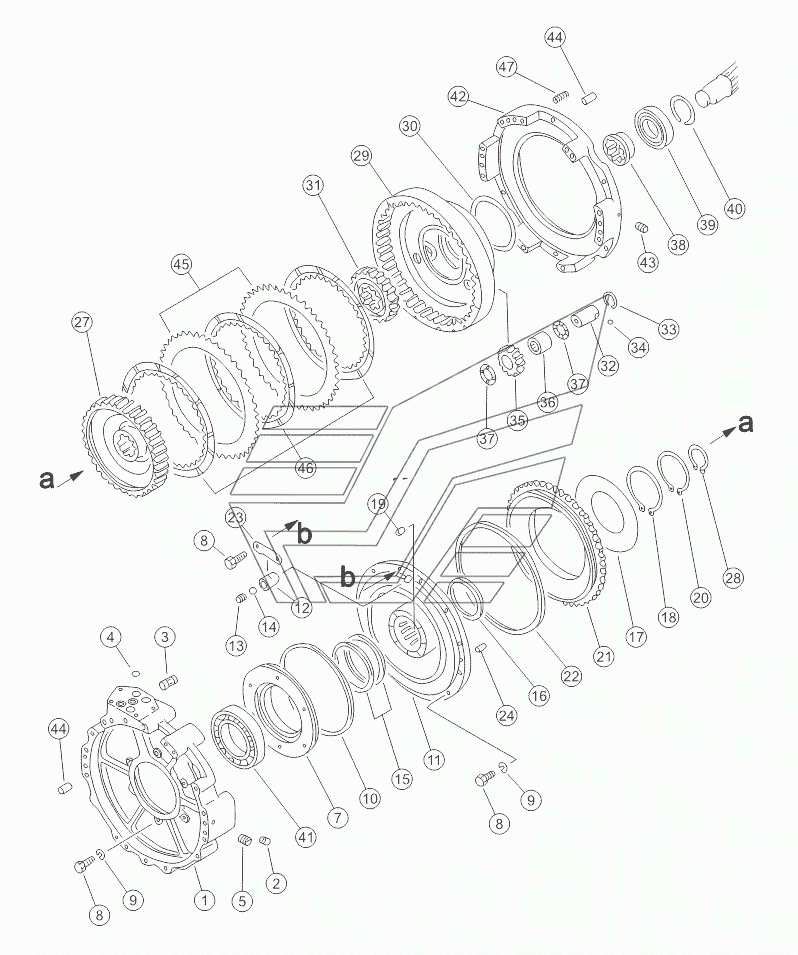

1ST CLUTCH 16Y-15-005 V1.0 SD16 (вариант). Каталог 2014г.

BACKWARD CLUTCH 16Y-15-004 V1.0 SD16 (вариант) 2ND AND 3RD CLUTCH 16Y-15-006 V1.0 SD16 (вариант)

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

Корпус (1)

Заводской номер: 16Y-15-00034 Количество на модель: 1

16Y-15-00034

1

2

Номер детали на чертеже:

2

Пробка

Заводской номер: 16Y-15-00033 Количество на модель: 1

16Y-15-00033

1

3

Номер детали на чертеже:

3

Втулка

Заводской номер: 09231-01430 Количество на модель: 9

09231-01430

9

4

Номер детали на чертеже:

4

Кольцо круглого сечения

Заводской номер: 07000-73022 Количество на модель: 5

07000-73022

5

5

Номер детали на чертеже:

5

Пробка

Заводской номер: 16Y-15-00032 Количество на модель: 2

16Y-15-00032

2

7

Номер детали на чертеже:

7

Гнездо подшипника

Заводской номер: 16Y-15-00038 Количество на модель: 1

16Y-15-00038

1

8

Номер детали на чертеже:

8

Болт

Заводской номер: 01010-51030 Количество на модель: 18

01010-51030

18

9

Номер детали на чертеже:

9

Шайба

Заводской номер: 01602-21030 Количество на модель: 16

01602-21030

16

10

Номер детали на чертеже:

10

Кольцо уплотнительное

Заводской номер: 07018-12605 Количество на модель: 1

07018-12605

1

11

Номер детали на чертеже:

11

Корпус муфты

Заводской номер: 16Y-15-00039 Количество на модель: 1

16Y-15-00039

1

12

Номер детали на чертеже:

12

Корпус клапана

Заводской номер: 16Y-15-00035 Количество на модель: 1

16Y-15-00035

1

13

Номер детали на чертеже:

13

Пробка

Заводской номер: 16Y-15-00036 Количество на модель: 1

16Y-15-00036

1

14

Номер детали на чертеже:

14

Стальной шарик

Заводской номер: 04260-00952 Количество на модель: 1

04260-00952

1

15

Номер детали на чертеже:

15

Кольцо уплотнительное

Заводской номер: 16Y-15-00079 Количество на модель: 2

16Y-15-00079

2

16

Номер детали на чертеже:

16

Кольцо уплотнительное

Заводской номер: 16Y-15-00044 Количество на модель: 1

16Y-15-00044

1

17

Номер детали на чертеже:

17

Пружина

Заводской номер: 16Y-15-00045 Количество на модель: 1

16Y-15-00045

1

18

Номер детали на чертеже:

18

Открытое кольцо

Заводской номер: 04070-00120 Количество на модель: 8

04070-00120

8

19

Номер детали на чертеже:

19

Палец

Заводской номер: 16Y-15-00040 Количество на модель: 6

16Y-15-00040

6

20

Номер детали на чертеже:

20

Кольцо стопорное

Заводской номер: 04070-00105 Количество на модель: 1

04070-00105

1

21

Номер детали на чертеже:

21

Поршень

Заводской номер: 16Y-15-00043 Количество на модель: 1

16Y-15-00043

1

22

Номер детали на чертеже:

22

Кольцо уплотнительное

Заводской номер: 16Y-15-00080 Количество на модель: 1

16Y-15-00080

1

23

Номер детали на чертеже:

23

Пластина стопорная

Заводской номер: 16Y-15-00037 Количество на модель: 1

16Y-15-00037

1

24

Номер детали на чертеже:

24

Фиксирующий штифт

Заводской номер: 04020-01024 Количество на модель: 3

04020-01024

3

27

Номер детали на чертеже:

27

Венец зубчатый

Заводской номер: 16Y-15-00078 Количество на модель: 1

16Y-15-00078

1

28

Номер детали на чертеже:

28

Кольцо стопорное

Заводской номер: 04064-06525 Количество на модель: 1

04064-06525

1

29

Номер детали на чертеже:

29

Венец зубчатый

Заводской номер: 16Y-15-00042 Количество на модель: 1

16Y-15-00042

1

30

Номер детали на чертеже:

30

Кольцо уплотнительное

Заводской номер: 16Y-15-00069 Количество на модель: 1

16Y-15-00069

1

31

Номер детали на чертеже:

31

Шестерня солнечная

Заводской номер: 16Y-15-00057 Количество на модель: 1

16Y-15-00057

1

32

Номер детали на чертеже:

32

Вал-шестерня

Заводской номер: 16Y-15-00048 Количество на модель: 3

16Y-15-00048

3

33

Номер детали на чертеже:

33

Стопорное кольцо

Заводской номер: 04065-03212 Количество на модель: 3

04065-03212

3

34

Номер детали на чертеже:

34

Стальной шарик

Заводской номер: 04260-00635 Количество на модель: 3

04260-00635

3

35

Номер детали на чертеже:

35

Шестерня

Заводской номер: 16Y-15-00046 Количество на модель: 3

16Y-15-00046

3

36

Номер детали на чертеже:

36

Подшипник игольчатый

Заводской номер: 16Y-15-04000 Количество на модель: 3

16Y-15-04000

3

37

Номер детали на чертеже:

37

Шайба стопорная

Заводской номер: 09233-03220 Количество на модель: 6

09233-03220

6

38

Номер детали на чертеже:

38

Проставка

Заводской номер: 16Y-15-00068 Количество на модель: 1

16Y-15-00068

1

39

Номер детали на чертеже:

39

Roller bearing

Заводской номер: GB283-NU1015C4 Количество на модель: 1

GB283-NU1015C4

1

40

Номер детали на чертеже:

40

Кольцо стопорное

Заводской номер: 16Y-15-00058 Количество на модель: 1

16Y-15-00058

1

41

Номер детали на чертеже:

41

Bearing

Заводской номер: GB276-6022C4 Количество на модель: 1

GB276-6022C4

1

42

Номер детали на чертеже:

42

Корпус (2)

Заводской номер: 16Y-15-00076 Количество на модель: 1

16Y-15-00076

1

43

Номер детали на чертеже:

43

Пробка

Заводской номер: 16Y-15-00088 Количество на модель: 2

16Y-15-00088

2

44

Номер детали на чертеже:

44

Фиксирующий штифт

Заводской номер: 04020-01228 Количество на модель: 4

04020-01228

4

45

Номер детали на чертеже:

45

Диск

Заводской номер: 16Y-15-00041 Количество на модель: 2

16Y-15-00041

2

46

Номер детали на чертеже:

46

Диск фрикционный

Заводской номер: 16Y-15-03000 Количество на модель: 3

16Y-15-03000

3

47

Номер детали на чертеже:

47

Пружина

Заводской номер: 16Y-15-00073 Количество на модель: 12

16Y-15-00073

12
