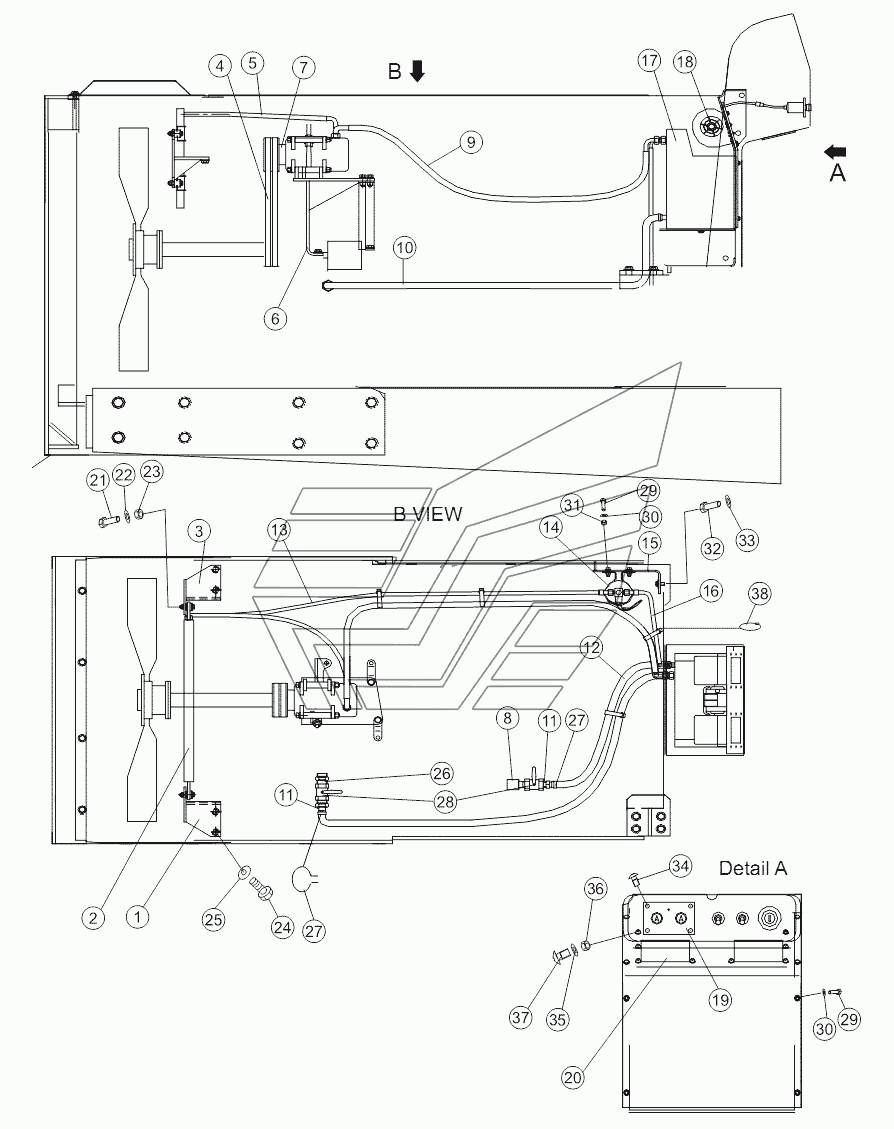

AIR CONDITIONER SYSTEM (WITH WD10 ENGINE) 16Y-58CA-001 V1.0 SD16 (вариант). Каталог 2014г.

AIR CONDITIONER SYSTEM (WITH WD10 ENGINE) 16Y-58C-001 V1.0 SD16 (вариант) TORQUE CONVERTER REPAIR PACKAGE 16Y-11-00000P010 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 16Y-58C-09000 Количество на модель: 1
16Y-58C-09000
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 16Y-58C-01000 Количество на модель: 1
16Y-58C-01000
1
3

Номер детали на чертеже:

3

Bracket

Заводской номер: 16Y-58C-11000 Количество на модель: 1
16Y-58C-11000
1
4

Номер детали на чертеже:

4

Condenser

Заводской номер: 16Y-58CA-02000 Количество на модель: 1
16Y-58CA-02000
1
5

Номер детали на чертеже:

5

Hose

Заводской номер: Hose Количество на модель: 1
Hose
1
6

Номер детали на чертеже:

6

Nipple

Заводской номер: 16Y-58CA-01000 Количество на модель: 2
16Y-58CA-01000
2
7

Номер детали на чертеже:

7

Valve

Заводской номер: 23Y-58D-03000 Количество на модель: 2
23Y-58D-03000
2
8

Номер детали на чертеже:

8

Nipple

Заводской номер: 16Y-58R-00007 Количество на модель: 2
16Y-58R-00007
2
9

Номер детали на чертеже:

9

Hose

Заводской номер: 16Y-58C-04000 Количество на модель: 4
16Y-58C-04000
4
10

Номер детали на чертеже:

10

Hose

Заводской номер: 16Y-58C-05000 Количество на модель: 1
16Y-58C-05000
1
11

Номер детали на чертеже:

11

Nipple

Заводской номер: 23Y-58D-00004 Количество на модель: 1
23Y-58D-00004
1
12

Номер детали на чертеже:

12

Hose

Заводской номер: 16Y-58C-06000 Количество на модель: 8
16Y-58C-06000
8
13

Номер детали на чертеже:

13

Hose

Заводской номер: 16Y-58C-07000 Количество на модель: 1
16Y-58C-07000
1
14

Номер детали на чертеже:

14

Evaporator

Заводской номер: 23Y-58D-09000 Количество на модель: 1
23Y-58D-09000
1
15

Номер детали на чертеже:

15

Blower fan

Заводской номер: 23Y-58D-00006 Количество на модель: 1
23Y-58D-00006
1
16

Номер детали на чертеже:

16

Hose

Заводской номер: 16Y-58C-08000 Количество на модель: 12
16Y-58C-08000
12
17

Номер детали на чертеже:

17

Evaporator

Заводской номер: 23Y-58D-13000 Количество на модель: 12
23Y-58D-13000
12
18

Номер детали на чертеже:

18

Blower fan

Заводской номер: 23Y-58D-14000 Количество на модель: 12
23Y-58D-14000
12
19

Номер детали на чертеже:

19

Control panel

Заводской номер: 23Y-58D-15000 Количество на модель: 1
23Y-58D-15000
1
20

Номер детали на чертеже:

20

Plate

Заводской номер: 16Y-58C-00004 Количество на модель: 10
16Y-58C-00004
10
21

Номер детали на чертеже:

21

Болт

Заводской номер: 01010-50850 Количество на модель: 12
01010-50850
12
22

Номер детали на чертеже:

22

Шайба

Заводской номер: 01643-30823 Количество на модель: 1
01643-30823
1
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 01580-10806 Количество на модель: 4
01580-10806
4
24

Номер детали на чертеже:

24

Болт

Заводской номер: 01010-51230 Количество на модель: 11
01010-51230
11
25

Номер детали на чертеже:

25

Шайба

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
26

Номер детали на чертеже:

26

Nipple

Заводской номер: 07325-10400 Количество на модель: 8
07325-10400
8
27

Номер детали на чертеже:

27

Зажим

Заводской номер: 07281-00259 Количество на модель: 2
07281-00259
2
28

Номер детали на чертеже:

28

Valve

Заводской номер: 07700-40455 Количество на модель: 8
07700-40455
8
29

Номер детали на чертеже:

29

Bolt

Заводской номер: 01010-50625 Количество на модель: 1
01010-50625
1
30

Номер детали на чертеже:

30

Прокладка

Заводской номер: 01643-30623 Количество на модель: 1
01643-30623
1
31

Номер детали на чертеже:

31

Гайка

Заводской номер: 01580-10605 Количество на модель: 1
01580-10605
1
32

Номер детали на чертеже:

32

Болт

Заводской номер: 01010-51020 Количество на модель: 1
01010-51020
1
33

Номер детали на чертеже:

33

Шайба

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
34

Номер детали на чертеже:

34

Винт

Заводской номер: 01370-20406 Количество на модель: 1
01370-20406
1
35

Номер детали на чертеже:

35

Шайба

Заводской номер: 01220-40412 Количество на модель: 1
01220-40412
1
36

Номер детали на чертеже:

36

Гайка

Заводской номер: 01580-10403 Количество на модель: 9
01580-10403
9
37

Номер детали на чертеже:

37

Болт

Заводской номер: 01640-20408 Количество на модель: 1
01640-20408
1
38

Номер детали на чертеже:

38

Clamp

Заводской номер: 08034-20536 Количество на модель: 2
08034-20536
2
