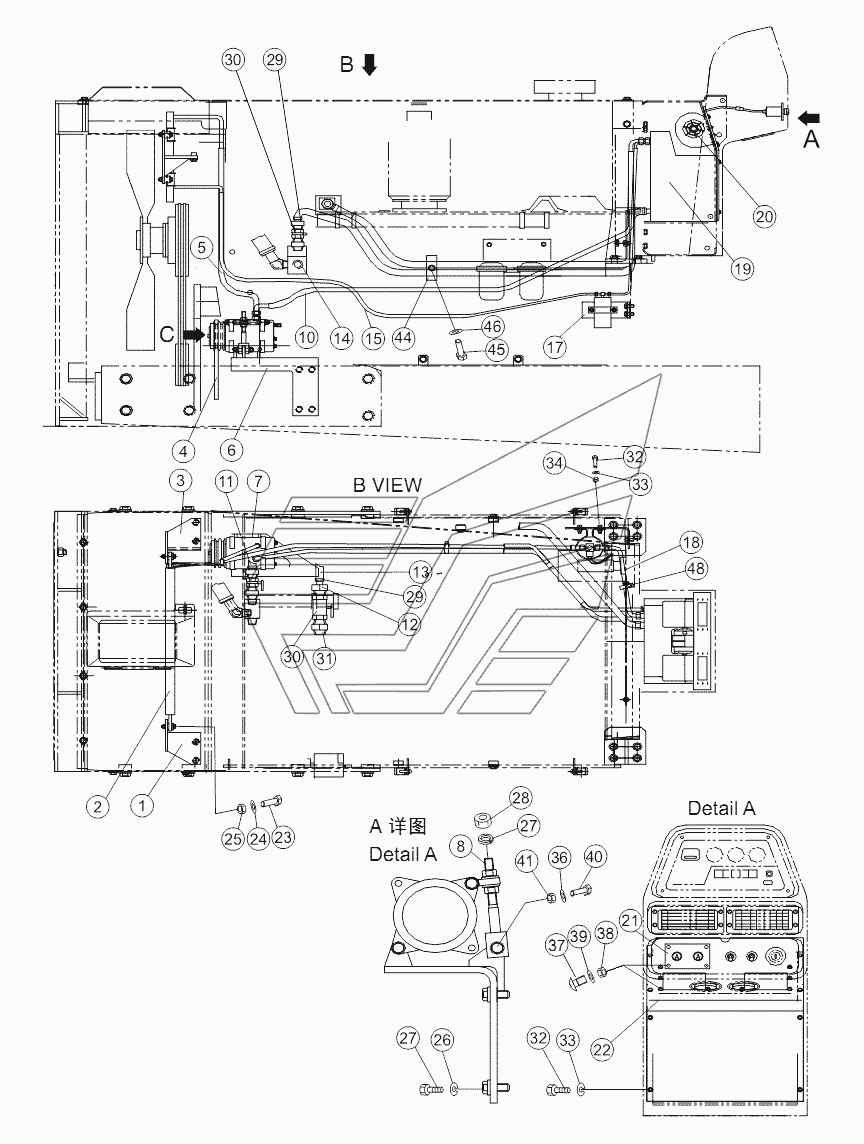

  6. AIR CONDITIONER SYSTEM (WITH WD10 ENGINE) 16Y-58C-001 V1.0

AIR CONDITIONER SYSTEM (WITH WD10 ENGINE) 16Y-58C-001 V1.0 SD16 (вариант). Каталог 2014г.

WORM WIND SYSTEM 16Y-58R-001 V1.0 SD16 (вариант) AIR CONDITIONER SYSTEM (WITH WD10 ENGINE) 16Y-58CA-001 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Bracket

Заводской номер: 16Y-58C-09000 Количество на модель: 1
16Y-58C-09000
1
2

Номер детали на чертеже:

2

Bracket

Заводской номер: 16Y-58C-11000 Количество на модель: 1
16Y-58C-11000
1
3

Номер детали на чертеже:

3

Bracket

Заводской номер: 16Y-58C-03000 Количество на модель: 1
16Y-58C-03000
1
4

Номер детали на чертеже:

4

Bracket

Заводской номер: 16Y-58C-01000 Количество на модель: 1
16Y-58C-01000
1
5

Номер детали на чертеже:

5

Nipple

Заводской номер: 16Y-58B-00001 Количество на модель: 1
16Y-58B-00001
1
6

Номер детали на чертеже:

6

Nipple

Заводской номер: 07325-10400 Количество на модель: 2
07325-10400
2
7

Номер детали на чертеже:

7

Valve

Заводской номер: 07700-40455 Количество на модель: 2
07700-40455
2
8

Номер детали на чертеже:

8

Nipple

Заводской номер: 23Y-58D-00004 Количество на модель: 2
23Y-58D-00004
2
9

Номер детали на чертеже:

9

Зажим

Заводской номер: 07281-00259 Количество на модель: 4
07281-00259
4
10

Номер детали на чертеже:

10

Hose

Заводской номер: 16Y-58C-06000 Количество на модель: 1
16Y-58C-06000
1
11

Номер детали на чертеже:

11

Hose

Заводской номер: 16Y-58C-05000 Количество на модель: 1
16Y-58C-05000
1
12

Номер детали на чертеже:

12

Clamp

Заводской номер: 08034-20536 Количество на модель: 8
08034-20536
8
13

Номер детали на чертеже:

13

Hose

Заводской номер: 16Y-58C-08000 Количество на модель: 1
16Y-58C-08000
1
14

Номер детали на чертеже:

14

Evaporator

Заводской номер: 23Y-58D-13000 Количество на модель: 1
23Y-58D-13000
1
15

Номер детали на чертеже:

15

Blower fan

Заводской номер: 23Y-58D-14000 Количество на модель: 1
23Y-58D-14000
1
16

Номер детали на чертеже:

16

Bolt

Заводской номер: 01210-50412 Количество на модель: 12
01210-50412
12
17

Номер детали на чертеже:

17

Гайка

Заводской номер: 01580-10403 Количество на модель: 12
01580-10403
12
18

Номер детали на чертеже:

18

Болт

Заводской номер: 01640-20408 Количество на модель: 12
01640-20408
12
19

Номер детали на чертеже:

19

Control panel

Заводской номер: 23Y-58D-15000 Количество на модель: 1
23Y-58D-15000
1
20

Номер детали на чертеже:

20

Bolt

Заводской номер: 01010-50625 Количество на модель: 10
01010-50625
10
21

Номер детали на чертеже:

21

Прокладка

Заводской номер: 01643-30623 Количество на модель: 12
01643-30623
12
22

Номер детали на чертеже:

22

Plate

Заводской номер: 16Y-58C-00004 Количество на модель: 1
16Y-58C-00004
1
23

Номер детали на чертеже:

23

Гайка

Заводской номер: 01580-10806 Количество на модель: 4
01580-10806
4
24

Номер детали на чертеже:

24

Шайба

Заводской номер: 01643-31232 Количество на модель: 11
01643-31232
11
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-50850 Количество на модель: 4
01010-50850
4
26

Номер детали на чертеже:

26

Шайба

Заводской номер: 01643-30823 Количество на модель: 8
01643-30823
8
27

Номер детали на чертеже:

27

Болт

Заводской номер: 01010-51016 Количество на модель: 2
01010-51016
2
28

Номер детали на чертеже:

28

Шайба

Заводской номер: 01643-31032 Количество на модель: 8
01643-31032
8
29

Номер детали на чертеже:

29

Band

Заводской номер: 16Y-58C-02000 Количество на модель: 1
16Y-58C-02000
1
30

Номер детали на чертеже:

30

Clip

Заводской номер: 07094-30315 Количество на модель: 1
07094-30315
1
31

Номер детали на чертеже:

31

Bracket

Заводской номер: Bracket Количество на модель: 1
Bracket
1
32

Номер детали на чертеже:

32

Tin

Заводской номер: Tin Количество на модель: 1
Tin
1
33

Номер детали на чертеже:

33

Гайка

Заводской номер: 01580-10605 Количество на модель: 2
01580-10605
2
34

Номер детали на чертеже:

34

Hose

Заводской номер: 16Y-58C-07000 Количество на модель: 1
16Y-58C-07000
1
35

Номер детали на чертеже:

35

Hose

Заводской номер: 16Y-58C-04000 Количество на модель: 1
16Y-58C-04000
1
36

Номер детали на чертеже:

36

Болт

Заводской номер: 01010-51230 Количество на модель: 9
01010-51230
9
37

Номер детали на чертеже:

37

Bracket

Заводской номер: 16Y-58C-10000 Количество на модель: 1
16Y-58C-10000
1
38

Номер детали на чертеже:

38

Bracket

Заводской номер: 16Y-58-13000 Количество на модель: 1
16Y-58-13000
1
39

Номер детали на чертеже:

39

Гайка

Заводской номер: 01580-11210 Количество на модель: 2
01580-11210
2
40

Номер детали на чертеже:

40

Lever

Заводской номер: Lever Количество на модель: 1
Lever
1
41

Номер детали на чертеже:

41

Bolt

Заводской номер: BoltM10x55 Количество на модель: 1
BoltM10x55
1
42

Номер детали на чертеже:

42

Nut

Заводской номер: NutM10 Количество на модель: 5
NutM10
5
43

Номер детали на чертеже:

43

Bolt

Заводской номер: BoltM10x140 Количество на модель: 2
BoltM10x140
2
44

Номер детали на чертеже:

44

Compressor

Заводской номер: Compressor Количество на модель: 1
Compressor
1
