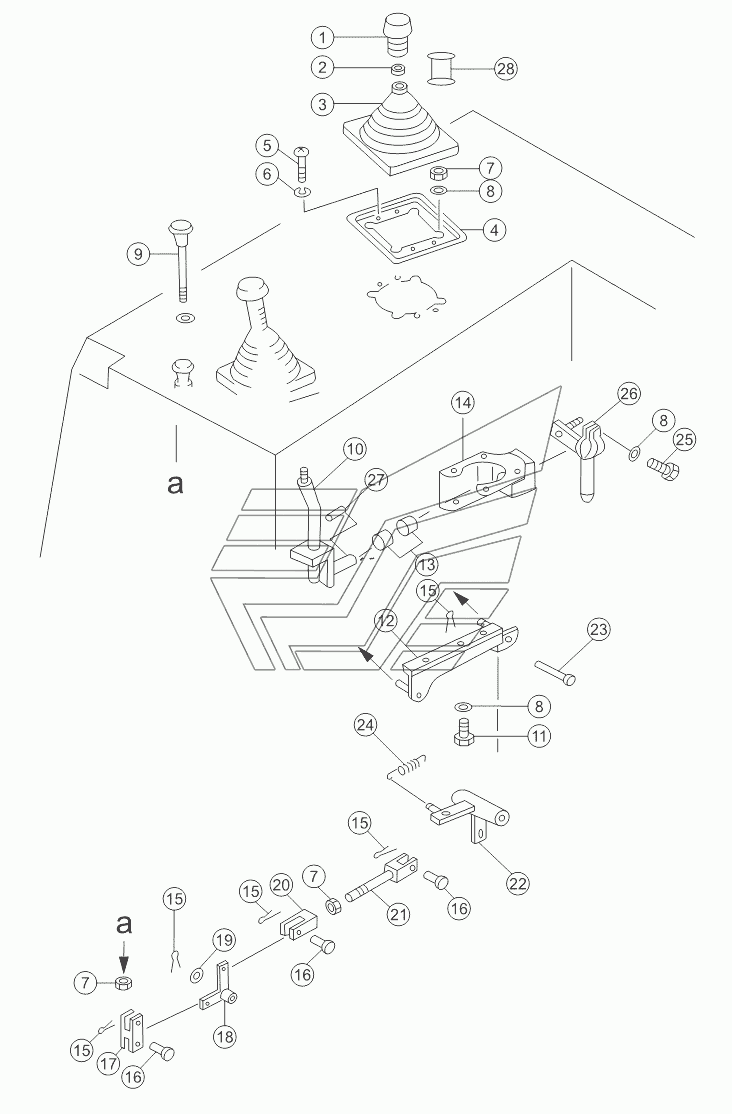

RIPPER CONTROL LINKAGE (1/2) 16Y-87C-001 V1.0 SD16 (вариант). Каталог 2014г.

BLADE CONTROL LINKAGE WITH ANGLE BLADE 16Y-86-A22 V1.0 SD16 (вариант) RIPPER CONTROL LINKAGE (2/2) 16Y-87C-002 V1.0 SD16 (вариант)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Knob

Заводской номер: 16Y-86C-11000 Количество на модель: 1
Удалить из закладок
В закладки
16Y-86C-11000
1
2

Номер детали на чертеже:

2

Гайка

Заводской номер: 195-43-44220 Количество на модель: 1
Удалить из закладок
В закладки
195-43-44220
1
3

Номер детали на чертеже:

3

Защитная камера

Заводской номер: 195-61-45140 Количество на модель: 1
Удалить из закладок
В закладки
195-61-45140
1
4

Номер детали на чертеже:

4

Основание

Заводской номер: 195-61-45130 Количество на модель: 1
Удалить из закладок
В закладки
195-61-45130
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 01220-40512 Количество на модель: 4
Удалить из закладок
В закладки
01220-40512
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: 01601-20513 Количество на модель: 4
Удалить из закладок
В закладки
01601-20513
4
7

Номер детали на чертеже:

7

Гайка

Заводской номер: 01580-10806 Количество на модель: 6
Удалить из закладок
В закладки
01580-10806
6
8

Номер детали на чертеже:

8

Шайба

Заводской номер: 01643-30823 Количество на модель: 8
Удалить из закладок
В закладки
01643-30823
8
9

Номер детали на чертеже:

9

Кнопка

Заводской номер: 16Y-87C-01000 Количество на модель: 1
Удалить из закладок
В закладки
16Y-87C-01000
1
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: 16Y-87C-05000 Количество на модель: 1
Удалить из закладок
В закладки
16Y-87C-05000
1
11

Номер детали на чертеже:

11

Болт

Заводской номер: 01010-50816 Количество на модель: 3
Удалить из закладок
В закладки
01010-50816
3
12

Номер детали на чертеже:

12

Кронштейн

Заводской номер: 16Y-87C-06000 Количество на модель: 1
Удалить из закладок
В закладки
16Y-87C-06000
1
13

Номер детали на чертеже:

13

Подшипник

Заводской номер: 195-61-45440 Количество на модель: 2
Удалить из закладок
В закладки
195-61-45440
2
14

Номер детали на чертеже:

14

Кронштейн

Заводской номер: 16Y-87C-04000 Количество на модель: 1
Удалить из закладок
В закладки
16Y-87C-04000
1
15

Номер детали на чертеже:

15

Разводной штифт 2х16

Заводской номер: 04050-12016 Количество на модель: 5
Удалить из закладок
В закладки
04050-12016
5
16

Номер детали на чертеже:

16

Палец

Заводской номер: 04205-10822 Количество на модель: 3
Удалить из закладок
В закладки
04205-10822
3
17

Номер детали на чертеже:

17

Вилка

Заводской номер: 04210-20844 Количество на модель: 1
Удалить из закладок
В закладки
04210-20844
1
18

Номер детали на чертеже:

18

Рычаг

Заводской номер: 16Y-87C-09000 Количество на модель: 1
Удалить из закладок
В закладки
16Y-87C-09000
1
19

Номер детали на чертеже:

19

Washer

Заводской номер: 01640-20816 Количество на модель: 1
Удалить из закладок
В закладки
01640-20816
1
20

Номер детали на чертеже:

20

Вилка

Заводской номер: 04210-20832 Количество на модель: 1
Удалить из закладок
В закладки
04210-20832
1
21

Номер детали на чертеже:

21

Тяга в сборе

Заводской номер: 04244-40816 Количество на модель: 1
Удалить из закладок
В закладки
04244-40816
1
22

Номер детали на чертеже:

22

Блок стопорный

Заводской номер: 16Y-87C-07000 Количество на модель: 1
Удалить из закладок
В закладки
16Y-87C-07000
1
23

Номер детали на чертеже:

23

Ось

Заводской номер: 16Y-87C-00002 Количество на модель: 1
Удалить из закладок
В закладки
16Y-87C-00002
1
24

Номер детали на чертеже:

24

Рессора

Заводской номер: 195-61-45290 Количество на модель: 1
Удалить из закладок
В закладки
195-61-45290
1
25

Номер детали на чертеже:

25

Болт

Заводской номер: 01010-80830 Количество на модель: 1
Удалить из закладок
В закладки
01010-80830
1
26

Номер детали на чертеже:

26

Рычаг

Заводской номер: 16Y-87C-02000 Количество на модель: 1
Удалить из закладок
В закладки
16Y-87C-02000
1
27

Номер детали на чертеже:

27

Стопор

Заводской номер: 04010-00519 Количество на модель: 1
Удалить из закладок
В закладки
04010-00519
1
28

Номер детали на чертеже:

28

Bushing

Заводской номер: 16Y-86C-00006 Количество на модель: 1
Удалить из закладок
В закладки
16Y-86C-00006
1
29

Номер детали на чертеже:

29

Пресс-масленка

Заводской номер: 07020-00613 Количество на модель: 1
Удалить из закладок
В закладки
07020-00613
1
